Vergrößern

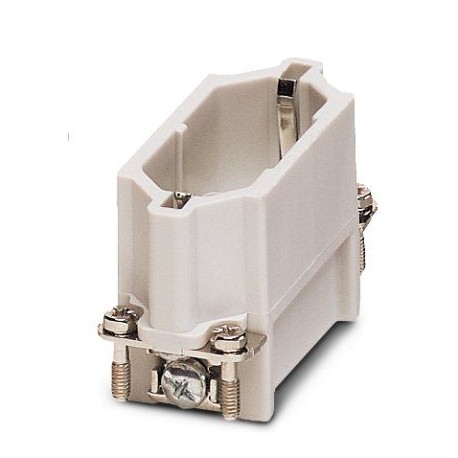

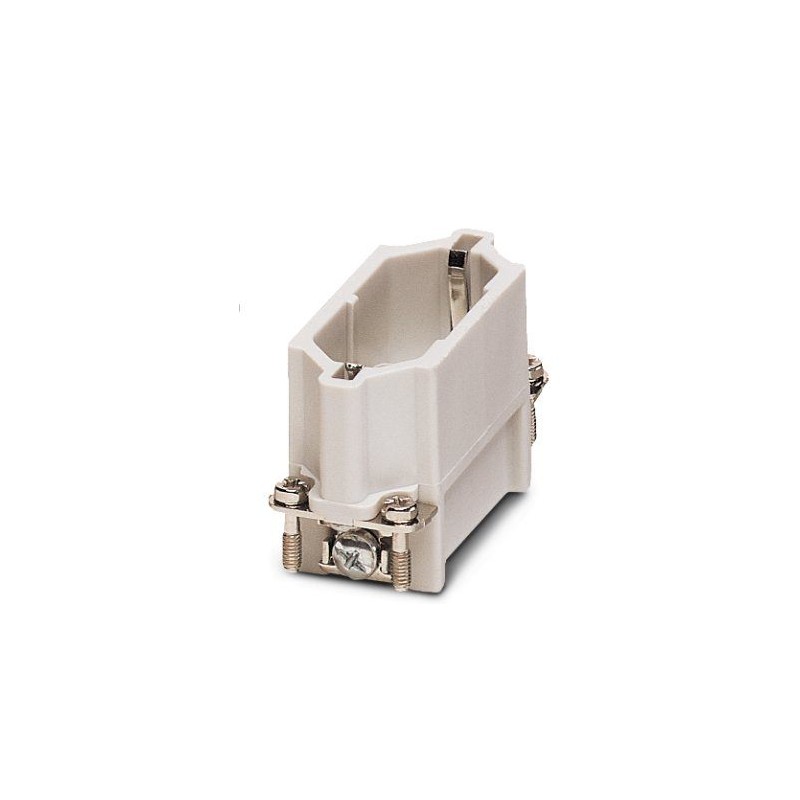

HC-D 15-ESTC 1772324 PHOENIX CONTACT Kontakteinsatz
HC-D 15-ESTC
1772324
PHOENIX_CONTACT
10
Kontakteinsatz
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1772324 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 439 (PC-2009) |
| GTIN | 4017918036997 |
| Gewicht pro Stück (exklusive Verpackung) | 32,960 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,690 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | Für HEAVYCON-Gehäuse der Bauform D15, Crimpkontakte CK1,6-ED (Crimpkontakte nicht im Lieferumfang) |
|---|---|
| Anschlusstechnik | Crimpanschluss |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 15+PE |
| Steckzyklen | ≥ 500 |
| Baugröße | D15 |
| Anschlussquerschnitt | 0,14 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 26 ... 14 |
| Abisolierlänge der Einzelader | 8 mm |
| 6 mm (2,5 mm²) | |
| Montagehinweis | Steckverbinder dürfen nur last-/spannungslos betätigt werden. |
| - Es wird die Verwendung der Kodierstifte HC-CST (1676857) und Kodierbuchsen HC-CBU (1676860) vorgeschrieben. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
|---|
Materialangaben
| Material Kontakt | Kupferlegierung |
|---|---|
| Material Kontaktoberfläche | Ag (alternativ Au) |
| Material Kontaktträger | PA |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| Bau- und Prüfvorschriften | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143424eCl@ss 6.027143424eCl@ss 7.027440209eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PHOENIX CONTACT-1772324-HC-D 15-ESTC | 126 Kbytes |
 |
