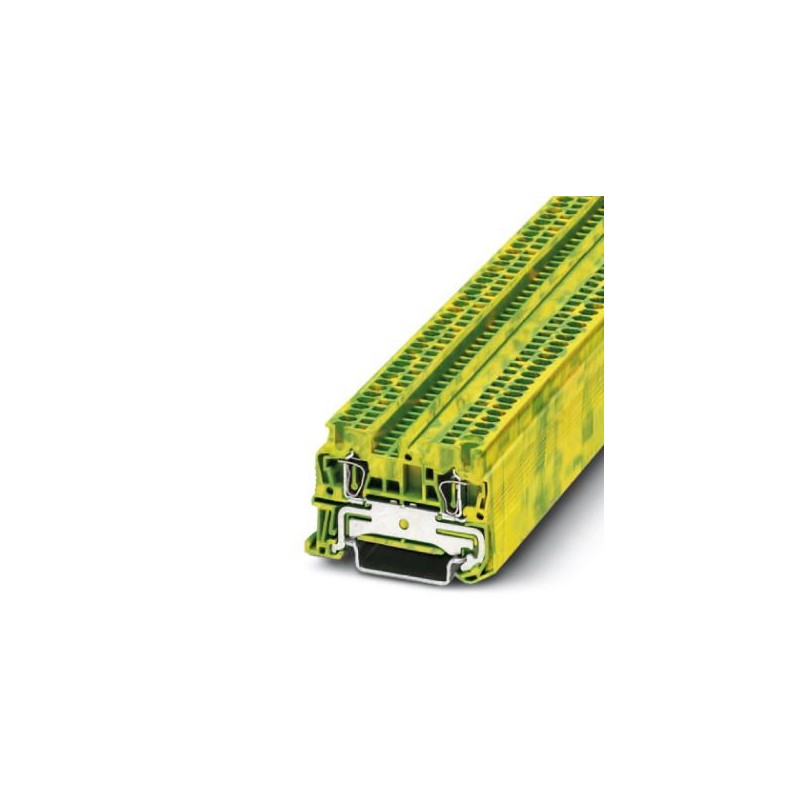

ST 1,5-PE 3031513 PHOENIX CONTACT Zugfeder-Schutzleiterklemme, Anschlussart: Zugfederanschluss, Querschnitt:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

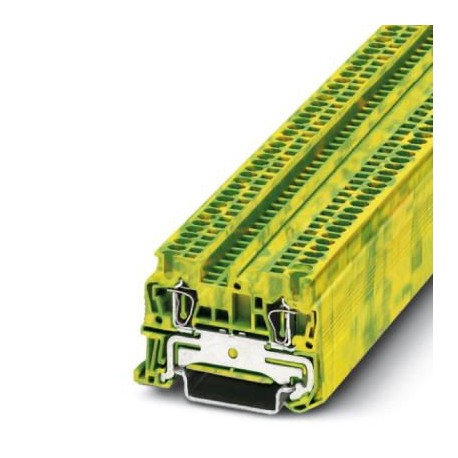

ST 1,5-PE 3031513 PHOENIX CONTACT Zugfeder-Schutzleiterklemme, Anschlussart: Zugfederanschluss, Querschnitt:..

ST 1,5-PE

3031513

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Zugfeder-Schutzleiterklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm² - 1,5 mm², AWG: 28 - 16, Breite: 4,2 mm, Farbe: grün-gelb, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$1.87
100+$1.82
200+$1.77
250+$1.76
350+$1.74
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt1,5 mm²
Farbegrün-gelb
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Prozessindustrie

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-2
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 250 Hz
ASD-Pegel6,12 (m/s2)2/Hz
Beschleunigung3,12 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinusförmig
Beschleunigung30g
Schockdauer18 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite4,2 mm
Deckelbreite2,2 mm
Länge48,5 mm
Höhe NS 35/7,536,5 mm
Höhe NS 35/1544 mm

Anschlussdaten

HinweisBitte beachten Sie die Strombelastbarkeit der Tragschienen.
AnschlussartZugfederanschluss
Anschluss gemäß NormIEC 60947-7-2
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max16
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max16
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
Anschluss gemäß NormIEC/EN 60079-7
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max16
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Abisolierlänge10 mm
LehrdornA1

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3031513-ST 1,5-PEEnglish121 KbytesPHOENIX CONTACT-3031513-ST 1,5-PE
