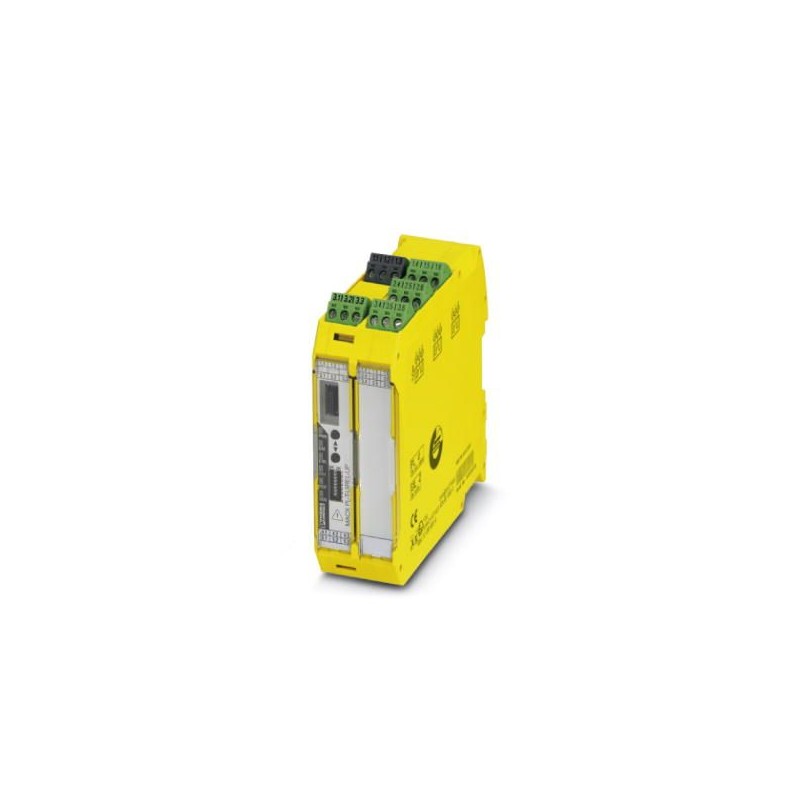

MACX PL-T-UIREL-UP 2904901 PHOENIX CONTACT Temperaturmessumformer
MACX PL-T-UIREL-UP
2904901
PHOENIX_CONTACT
Temperaturmessumformer
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904901 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 139 (C-5-2017) |
| GTIN | 4046356898768 |
| Gewicht pro Stück (exklusive Verpackung) | 318,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 318,000 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 65 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | typ. 5 % ... 95 % (keine Betauung) |
| Störfestigkeit | EN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
Eingangsdaten
| Verwendbare Sensortypen (RTD) | Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4 Leiter |
|---|---|
| Verwendbare Sensortypen (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Temperaturmessbereich | -200 °C ... 850 °C |
| Eingangssignalbereich | 0 Ω ... 50 kΩ |
| Widerstandsbereich Potenziometer | 0 Ω ... 50 kΩ |
| Eingangssignalbereich | -1000 mV ... 1000 mV |
Ausgangsdaten
| Konfigurierbar/Programmierbar | ja |
|---|---|
| Ausgangssignal Strom | 4 mA ... 20 mA (bei SIL; weitere frei konfigurierbar ohne SIL) |
| Ausgangssignal Strom maximal | 22 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 600 Ω (bei 20 mA) |
| Verhalten bei Sensorfehler | nach NE 43 oder frei konfigurierbar |
| Benennung Ausgang | Relaisausgang |
| Beschreibung des Ausgangs | 1 SIL/PL |
| Konfigurierbar/Programmierbar | ja |
| Kontaktausführung | 2 Wechsler |
| Kontaktmaterial | AgSnO2, hartvergoldet |
| Schaltspannung maximal | 250 V AC (250 V DC) |
| Einschaltstrom maximal | 2 A (250 V AC) |
| 2 A (28 V DC) | |
| 0,2 A (120 V DC) |
Versorgung
| Versorgungsspannungsbereich | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Leistungsaufnahme | < 2,4 W |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Schraubengewinde | M3 |
| Anschlussart | Schraubanschluss |
Allgemein
| Übertragungsfehler maximal | 0,1 % (z. B. bei Pt 100, Spanne 300 K, 4 ... 20 mA) |
|---|---|
| Temperaturkoeffizient maximal | 0,01 %/K |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Material Gehäuse | PA 6.6-FR |
| Farbe | gelb |
| Benennung | Eingang/Ausgang/Versorgung |
| Galvanische Trennung | 300 Veff(Bemessungsisolationsspannung (Überspannungskategorie II, Verschmutzungsgrad 2, sichere Trennung nach EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., Prüfspannung) | |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Benennung | Eingang/Versorgung |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Benennung | Eingang/Schaltausgang |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| SIL | 2 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
|---|---|
| Galvanische Trennung | 4-Wege, zwischen Eingang / Ausgang / Versorgung / Schaltausgang |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2904901-MACX PL-T-UIREL-UP | 129 Kbytes |
|
