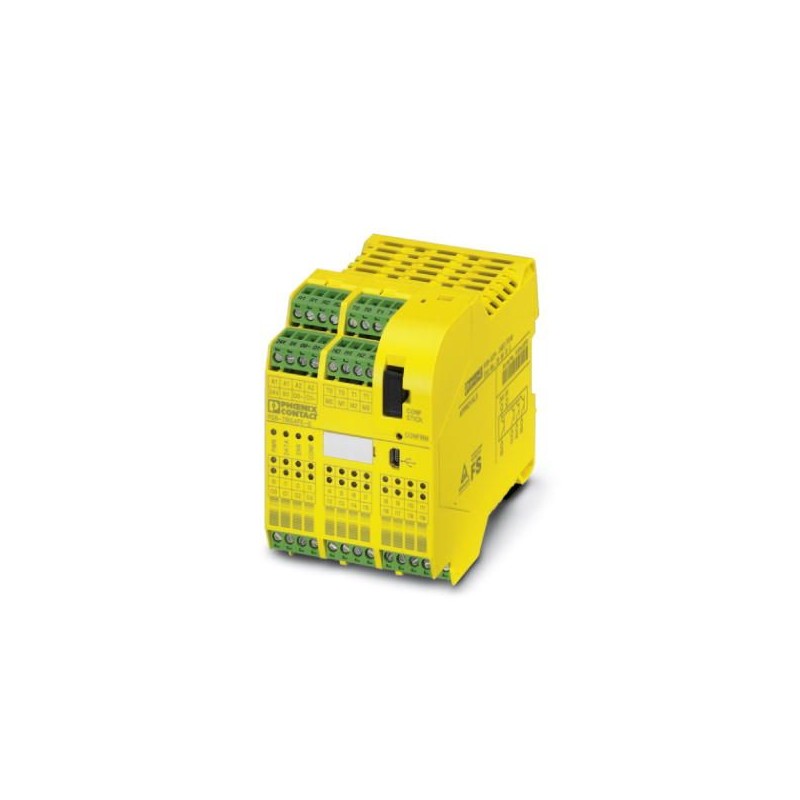

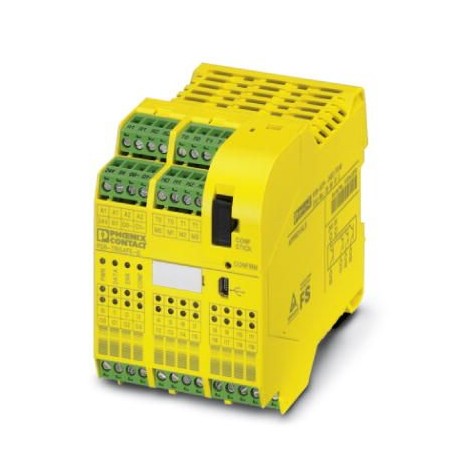

PSR-SPP- 24DC/TS/S 2986232 PHOENIX CONTACT Sicherheitsmodul
PSR-SPP- 24DC/TS/S
2986232
PHOENIX_CONTACT
Sicherheitsmodul
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2986232 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 292 (C-6-2017) |
| GTIN | 4046356477185 |
| Gewicht pro Stück (exklusive Verpackung) | 154,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 392,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich) |
| Luftdruck (Betrieb) | 70 kPa ... 108 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Einsatzhöhe | max. 2000 m (siehe Anhang „Einsatz von PSR-TRISAFE-Modulen in Höhen größer 2000 m ü. NN") |
Versorgung
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC (A1/A2) |
|---|---|
| 18 V DC ... 30 V DC (inkl. aller Toleranzen, inkl. Restwelligkeit) | |
| Bemessungssteuerspeisestrom IS | typ. 110 mA |
| Grenzdauerstrom | max. 6 A (für durchgeschleifte Strompfade A1/A1 und A2/A2) |
| Filterzeit | typ. 20 ms (lastabhängig, bei Spannungseinbrüchen bei US) |
| Statusanzeige | 3x LED grün, 1x LED rot |
| Schutzbeschaltung | ja, im Rahmen der Betriebsspannungsgrenzen |
Digitale Eingänge
| Beschreibung des Eingangs | digital,Typ HTL |
|---|---|
| Anzahl der Eingänge | 10 (zweikanalig, bis SIL 3) |
| 20 (einkanalig, bis SIL 2) | |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC (für sicher Aus) |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Stromaufnahme | typ. 4 mA |
| Leitungslänge | max. 2000 m |
| Statusanzeige | 20 x LED grün (1 LED pro Eingang) |
Digitale Ausgänge
| Anzahl der Ausgänge | 4 (sichere Halbleiterausgänge, bis Kat. 4 nach EN ISO 13849-1) |
|---|---|
| 2 (Masseschaltausgänge) | |
| Nennausgangsspannung | 24 V DC (Versorgung durch 24V/0V) |
| Nennausgangsspannungsbereich | 18 V DC ... 30 V DC (inkl. aller Toleranzen, inkl. Restwelligkeit) |
| Grenzdauerstrom | 2 A (je Kanal, siehe Derating) |
| 2 A (Summenstrom aller Ausgänge) | |
| Ausgangsspannung | < 5 V (Low Zustand) |
| Leckstrom | max. 2 mA |
| Max. kapazitive Last | max. 1 µF (elektronische Komponenten) |
| Max. induktive Last | siehe Schutzbeschaltung |
| Testimpulse | < 1 ms |
| Hinweis Schutzbeschaltung | ja, im Rahmen der Betriebsspannungsgrenzen |
| Kurzschlussschutz | ja |
| Statusanzeige | 4 x LED grün (1 LED pro Ausgang) |
Taktausgänge
| Beschreibung des Ausgangs | digital |
|---|---|
| Anzahl der Ausgänge | 2 |
| Spannung | 24 V DC (Versorgung durch 24V/0V) |
| Grenzdauerstrom | 100 mA |
| Testimpulse | < 1 ms |
| Kurzschlussschutz | ja |
Meldeausgänge
| Beschreibung des Ausgangs | digital |
|---|---|
| Anzahl der Ausgänge | 4 |
| Spannung | 24 V DC (Versorgung durch 24V/0V) |
| Grenzdauerstrom | 100 mA |
| Kurzschlussschutz | ja |
Allgemein
| Nennbetriebsart | 100 % ED |
|---|---|
| Nettogewicht | 154 g |
| Einbaulage | auf waagerechter Tragschiene |
| Montageart | Tragschienenmontage |
| Schutzart | IP20 |
| IP54 | |
| Schutzart Einbauort minimal | IP54 |
| Material Gehäuse | Polyamid PA unverstärkt |
| Farbe Gehäuse | gelb |
| Anzahl möglicher Erweiterungsmodule | 1 (max. Dauerstrom über PSR-TBUS: 4 A) |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Sicherheitstechnische Kenngrößen
| Stopp-Kategorie | 0 |
|---|---|
| Benennung | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 2 (1-kanalige Parametrierung) |
| 3 (2-kanalige Parametrierung) | |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 2 (1-kanalige Parametrierung) |
| 3 (2-kanalige Parametrierung) | |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | d (1-kanalige Parametrierung) |
| e (2-kanalige Parametrierung) | |
| Kategorie | 2 (1-kanalige Parametrierung) |
| 4 (2-kanalige Parametrierung) | |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 2 (1-kanalige Parametrierung) |
| 3 (2-kanalige Parametrierung) | |
| Benennung | EN 50156 |
| Safety Integrity Level (SIL) | max. 3 (Referenz IEC 61508) |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Vibration (Betrieb) | 2g |
| Schock (Betrieb) | 10g (Δt = 11 ms, drei Schocks je Raumrichtung) |
| 10g (Δt = 16 ms, Dauerschock, 1000 Schocks je Raumrichtung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2986232-PSR-SPP- 24DC/TS/S | 139 Kbytes |
|
