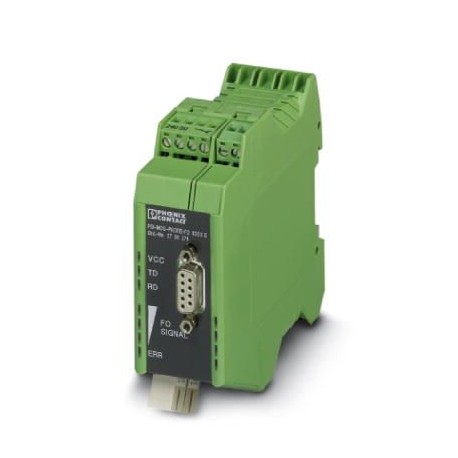

PSI-MOS-PROFIB/FO1300 E 2708559 PHOENIX CONTACT LWL-Konverter mit integrierter optischer Diagnose, Alarmkont.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSI-MOS-PROFIB/FO1300 E 2708559 PHOENIX CONTACT LWL-Konverter mit integrierter optischer Diagnose, Alarmkont..

PSI-MOS-PROFIB/FO1300 E

2708559

PHOENIX_CONTACT

Verfügbar

Schiff am heute

LWL-Konverter mit integrierter optischer Diagnose, Alarmkontakt, für PROFIBUS bis 12 MBit/s, Endgerät mit einer LWL-Schnittstelle (SC-Duplex), 1300 nm, für Glasfaserkabel

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Interface converter, separators and modems. Serial - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite35 mm
Höhe105 mm
Tiefe106 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)30 % ... 95 % (keine Betauung)
Höhenlage5000 m (Einschränkung siehe Herstellererklärung)
SchutzartIP20
StörfestigkeitEN 61000-6-2:2005

Allgemein

Bitverzerrung, Eingang± 35 % (zulässig)
Bitverzerrung, Ausgang< 6,25 %
Galvanische TrennungVCC // RS-485
Prüfspannung Datenschnittstelle/Versorgung1,5 kVeff (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG (gültig bis 19.04.2016) / 2014/30/EU (gültig ab 20.04.2016)
StörabstrahlungEN 55011
Nettogewicht187,38 g
Material GehäusePA 6.6-FR
Farbegrün
MTBF406 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
92 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag))
MTTF849 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag))
392 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag))
163 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag))
KonformitätCE-konform
ATEXEx II 3 G Ex nA nC IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!)
UL, USA / Kanada508 Listed
508 Recognized

Versorgung

Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich18 V DC ... 32 V DC
Stromaufnahme maximal90 mA
Stromaufnahme typisch55 mA (24 V DC)
Anschlussartsteckbare Schraubklemme COMBICON

Serielle Schnittstelle

Schnittstelle 1PROFIBUS nach IEC 61158, RS-485 2-Draht, halbduplex, selbststeuernd
Betriebsarthalbduplex
AnschlussartD-SUB-9-Buchse
Dateiformat/KodierungUART (11 Bit, NRZ)
Datenrichtungsumschaltungselbststeuernd
ÜbertragungsmediumKupfer
Übertragungslänge≤ 1200 m (abhängig von der Datenrate mit geschirmter, paarweise verdrillter Datenleitung)
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
Serielle Übertragungsrate≤ 12 MBit/s

Optische Schnittstelle LWL

Wellenlänge1300 nm
Übertragungslänge inkl. 3 dB Systemreserve25 km (mit F-G 50/125 0,7 dB/km bei 1300 nm)
22 km (mit F-G 62,5/125 0,8 dB/km bei 1300 nm)
45 km (mit F-E 9/125 0,4 dB/km bei 1300 nm)
ÜbertragungsmediumMultimode-Glasfaser
Singlemode-Glasfaser
Übertragungsprotokollprotokolltransparent zur RS-485-Schnittstelle
AnschlussartSC-Duplex

Digitale Ausgänge

Benennung AusgangRelaisausgang
Beschreibung des AusgangsStörmeldeausgang
Anzahl der Ausgänge1
Schaltspannung maximal60 V DC
42 V AC
Grenzdauerstrom1 A

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2708559-PSI-MOS-PROFIB/FO1300 EEnglish370 KbytesPHOENIX CONTACT-2708559-PSI-MOS-PROFIB/FO1300 E
