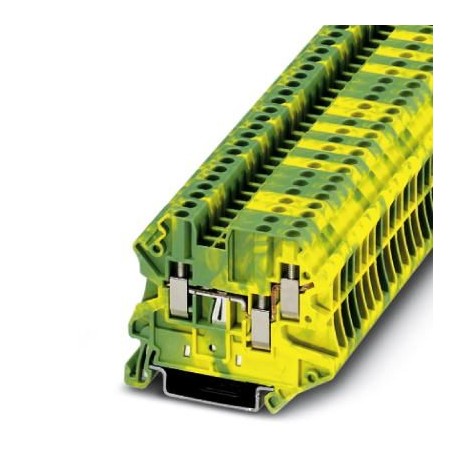

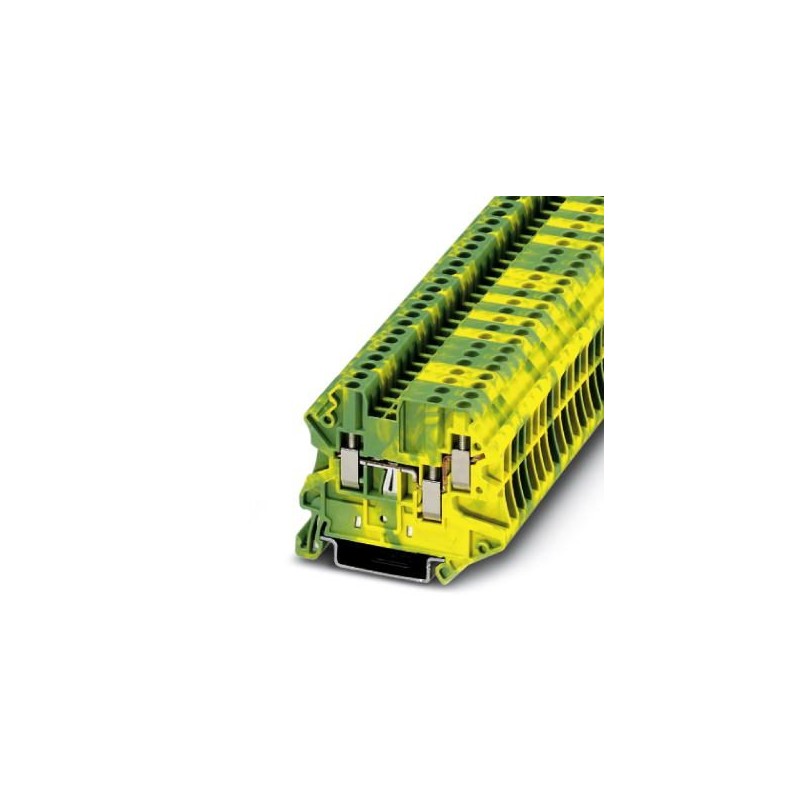

UT 2,5-TWIN-PE 3044539 PHOENIX CONTACT Schutzleiter-Reihenklemme, Anschlussart: Schraubanschluss, Querschnit.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UT 2,5-TWIN-PE 3044539 PHOENIX CONTACT Schutzleiter-Reihenklemme, Anschlussart: Schraubanschluss, Querschnit..

UT 2,5-TWIN-PE

3044539

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Schutzleiter-Reihenklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Farbe: grün-gelb, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$3.11
100+$3.03
150+$2.99
200+$2.97
250+$2.96
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse3
Nennquerschnitt2,5 mm²
Farbegrün-gelb
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau
Prozessindustrie

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-2
Offene Seitenwandja
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,02 g²/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))120 °C

Maße

Breite5,2 mm
Deckelbreite2,2 mm
Länge57,8 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

HinweisBitte beachten Sie die Strombelastbarkeit der Tragschienen.
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-2
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
Anschluss gemäß NormIEC/EN 60079-7
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge9 mm
LehrdornA3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3044539-UT 2,5-TWIN-PEEnglish118 KbytesPHOENIX CONTACT-3044539-UT 2,5-TWIN-PE
