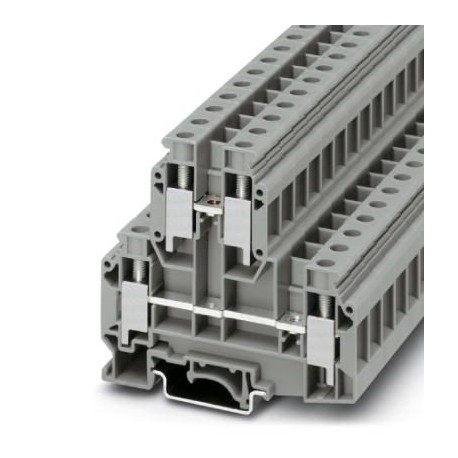

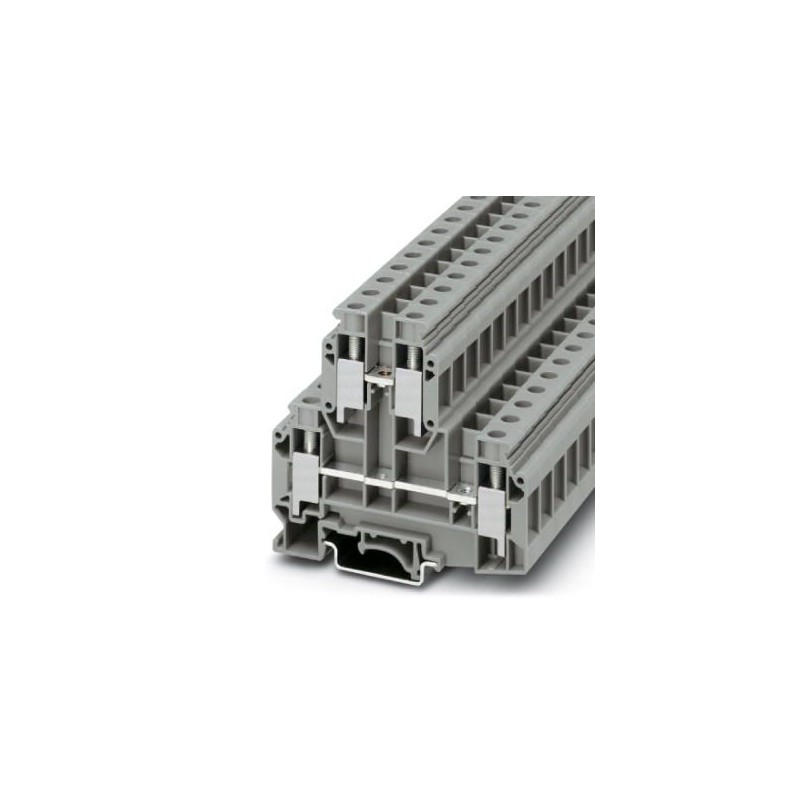

UKKB 10 2772077 PHOENIX CONTACT Doppelstockklemme, Querschnitt: 0,5 mm² 16 mm², AWG: 20 6, Anschlussart: Sch.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UKKB 10 2772077 PHOENIX CONTACT Doppelstockklemme, Querschnitt: 0,5 mm² 16 mm², AWG: 20 6, Anschlussart: Sch..

UKKB 10

2772077

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Doppelstockklemme, Querschnitt: 0,5 mm² - 16 mm², AWG: 20 - 6, Anschlussart: Schraubanschluss, Breite: 10,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15, NS 32

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$4.83
100+$4.72
150+$4.66
200+$4.65
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt10 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN57 A
Belastungsstrom maximal76 A (bei 16 mm² Leiterquerschnitt)
Nennspannung UN500 V
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN (obere Etage)57 A
Belastungsstrom maximal (obere Etage)76 A (bei 16 mm² Leiterquerschnitt)
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,5 mm² / 0,3 kg
10 mm² / 2 kg
16 mm² / 2,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,5 mm²
Zugkraft Sollwert30 N
Zugprüfung Leiterquerschnitt10 mm²
Zugkraft Sollwert90 N
Zugprüfung Leiterquerschnitt16 mm²
Zugkraft Sollwert100 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35/NS 32
Sollwert5 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt10 mm²
Kurzzeitstrom1,2 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt16 mm²
Kurzzeitstrom1,92 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Relativer Isolierstoff Temperatur Index (Elec.; UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite10,2 mm
Länge77,5 mm
Höhe NS 35/7,573 mm
Höhe NS 35/1580,5 mm
Höhe NS 3278 mm

Anschlussdaten

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.10 mm²
Leiterquerschnitt AWG min20
Leiterquerschnitt AWG max6
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max10 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:6 mm²
2 Leiter gleichen Querschnitts starr min0,5 mm²
2 Leiter gleichen Querschnitts starr max6 mm²
2 Leiter gleichen Querschnitts flexibel min0,5 mm²
2 Leiter gleichen Querschnitts flexibel max4 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²
Abisolierlänge11 mm
LehrdornB6
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.10 mm²
Leiterquerschnitt AWG min20
Leiterquerschnitt AWG max6
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max10 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:6 mm²
2 Leiter gleichen Querschnitts starr min0,5 mm²
2 Leiter gleichen Querschnitts starr max6 mm²
2 Leiter gleichen Querschnitts flexibel min0,5 mm²
2 Leiter gleichen Querschnitts flexibel max4 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²
Abisolierlänge11 mm
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm
