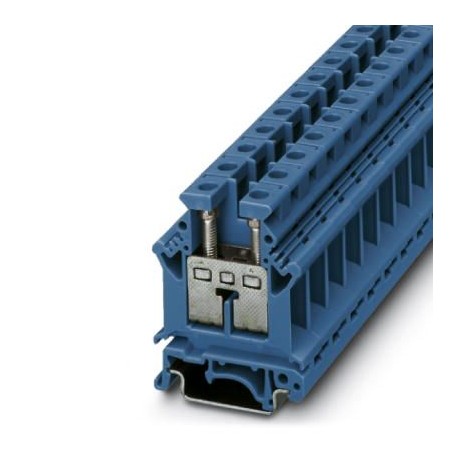

UK 16 N BU 3006056 PHOENIX CONTACT Durchgangsklemme
UK 16 N BU
3006056
PHOENIX_CONTACT
50
Durchgangsklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3006056 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 423 (C-1-2017) |
| GTIN | 4017918091316 |
| Gewicht pro Stück (exklusive Verpackung) | 22,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 23,300 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | IN (Indien) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Potenziale | 1 |
| Nennquerschnitt | 16 mm² |
| Farbe | blau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 2,43 W |
| Belastungsstrom maximal | 101 A (bei 25 mm² Leiterquerschnitt) |
| Nennstrom IN | 76 A |
| Nennspannung UN | 800 V |
| Offene Seitenwand | Ja |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 2 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 2,5 mm² / 0,7 kg |
| 16 mm² / 2,9 kg | |
| 25 mm² / 4,5 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 2,5 mm² |
| Zugkraft Sollwert | 50 N |
| Zugprüfung Leiterquerschnitt | 16 mm² |
| Zugkraft Sollwert | 100 N |
| Zugprüfung Leiterquerschnitt | 25 mm² |
| Zugkraft Sollwert | 135 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 32/NS 35 |
| Sollwert | 10 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 16 mm² |
| Kurzzeitstrom | 1,92 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Maße
| Breite | 12,2 mm |
|---|---|
| Deckelbreite | 1,5 mm |
| Länge | 42,5 mm |
| Höhe NS 35/7,5 | 54 mm |
| Höhe NS 35/15 | 61,5 mm |
| Höhe NS 32 | 59 mm |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M4 |
| Abisolierlänge | 11 mm |
| Anzugsdrehmoment min | 1,5 Nm |
| Anzugsdrehmoment max | 1,8 Nm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 2,5 mm² |
| Leiterquerschnitt starr max | 25 mm² |
| Leiterquerschnitt AWG min | 14 |
| Leiterquerschnitt AWG max | 4 |
| Leiterquerschnitt flexibel min. | 4 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel AWG min | 12 |
| Leiterquerschnitt flexibel AWG max | 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
| 2 Leiter gleichen Querschnitts starr min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 6 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Leiterquerschnitt starr min | 2,5 mm² |
| Leiterquerschnitt starr max | 25 mm² |
| Leiterquerschnitt AWG min | 22 |
| Leiterquerschnitt AWG max | 4 |
| Leiterquerschnitt flexibel min. | 4 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Lehrdorn | B7 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-1 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
