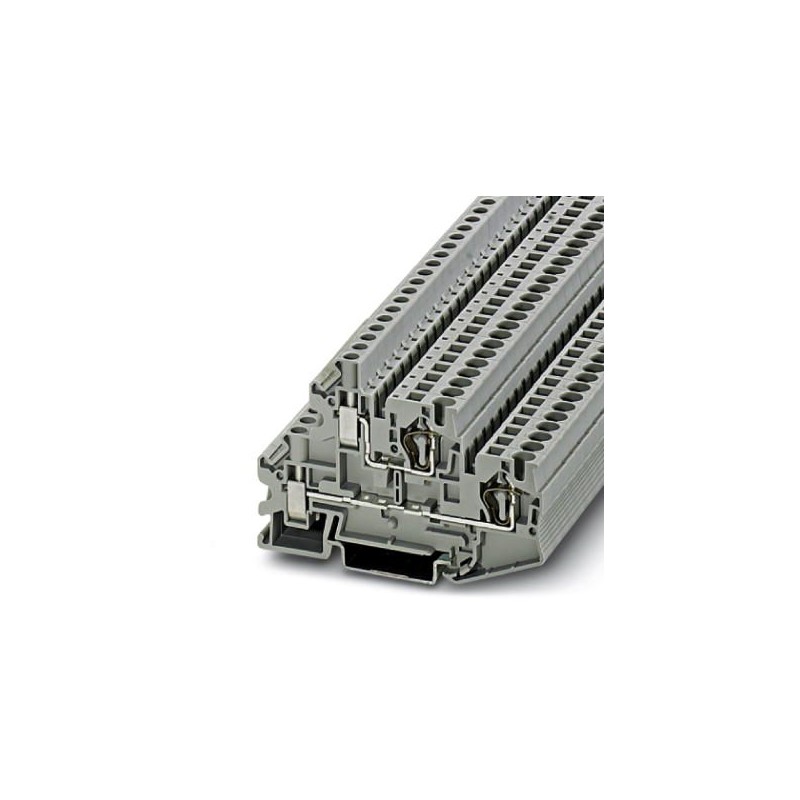

STTBU 4 3033155 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 mm².. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

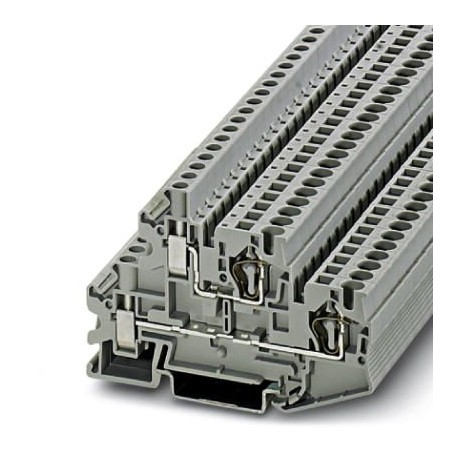

STTBU 4 3033155 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 mm²..

STTBU 4

3033155

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,14 mm² - 6 mm², AWG: 26 - 10 Breite: 6,2 mm, Farbe: grau, Montageart: NS 35 / 7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

ST Spring Terminals - Spring-cage connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$2.15
100+$2.09
200+$2.03
300+$2.01
400+$1.99
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt4 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
AnschlussartZugfederanschluss
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal32 A (Der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennstrom IN30 A
Nennspannung UN500 V
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal36 A (bei 6 mm² Leiterquerschnitt)
30 A (bei 4 mm² Leiterquerschnitt)
22 A (bei 2,5 mm² Leiterquerschnitt)
Nennstrom IN30 A (bei 4 mm² Leiterquerschnitt)
Nennspannung UN500 V
Offene SeitenwandJa
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgarantiert
Fingersicherheitgarantiert
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,14 mm² / 0,2 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
0,08 mm² / 0,1 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,14 mm²
Zugkraft Sollwert10 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Zugprüfung Leiterquerschnitt6 mm²
Zugkraft Sollwert80 N
Zugprüfung Leiterquerschnitt0,08 mm²
Zugkraft Sollwert5 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt4 mm²
Kurzzeitstrom0,48 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt6 mm²
Kurzzeitstrom0,72 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel1,857 (m/s2)2/Hz
Beschleunigung0,8 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite6,2 mm
Länge81 mm
Höhe NS 35/7,555,5 mm
Höhe NS 35/1563 mm
Deckelbreite2,2 mm

Anschlussdaten

AnschlussartZugfederanschluss
Anschluss gemäß NormIEC 60947-7-1
Abisolierlänge8 mm ... 10 mm
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max10
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel AWG min28
Leiterquerschnitt flexibel AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
Nennstrom IN30 A
Belastungsstrom maximal32 A (Der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennspannung UN500 V
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
SchraubengewindeM3
Anzugsdrehmoment min0,6 Nm
Anzugsdrehmoment max0,8 Nm
Abisolierlänge8 mm ... 10 mm
Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max10
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.6 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,14 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max2,5 mm²
Nennstrom IN30 A (bei 4 mm² Leiterquerschnitt)
Belastungsstrom maximal36 A (bei 6 mm² Leiterquerschnitt)
Nennspannung UN500 V

Normen und Bestimmungen

Anschluss gemäß NormIEC 60947-7-1
IEC 60947-7-1
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141121
[email protected] 4.127141121
[email protected] 5.027141120
[email protected] 5.127141120
[email protected] 6.027141120
[email protected] 7.027141120
[email protected] 8.027141120
[email protected] 9.027141120

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3033155-STTBU 4English111 KbytesPHOENIX CONTACT-3033155-STTBU 4
