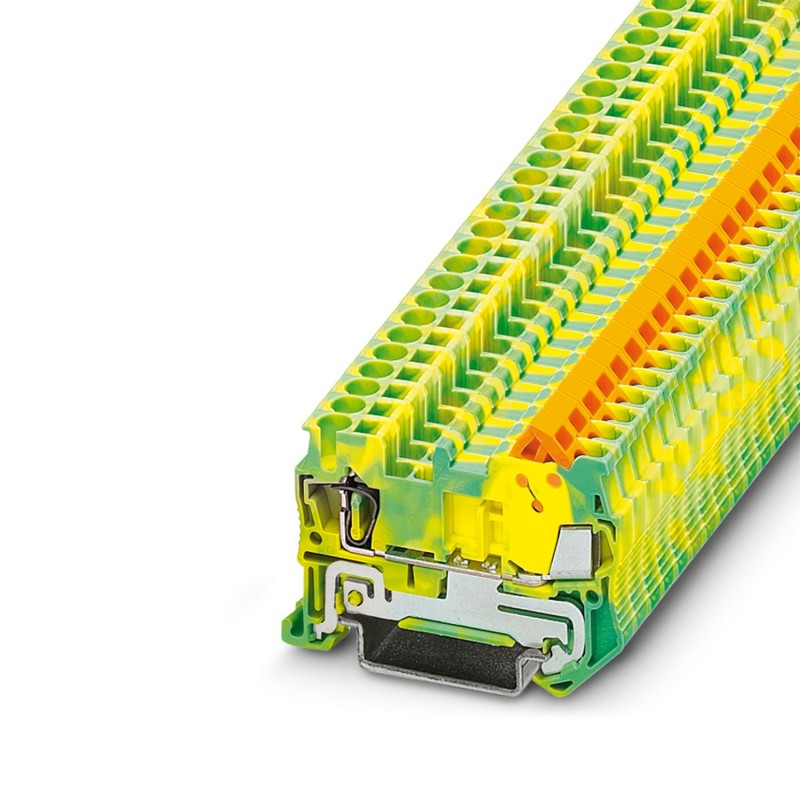

QTCS 1,5-PE 3050154 PHOENIX CONTACT Schutzleiter-Reihenklemme
QTCS 1,5-PE
3050154
PHOENIX_CONTACT
50
Schutzleiter-Reihenklemme
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3050154 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 207 (C-1-2017) |
| GTIN | 4017918975838 |
| Gewicht pro Stück (exklusive Verpackung) | 9,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 10,312 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | CN (China) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 1,5 mm² |
| Farbe | grün-gelb |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Umgebungstemperatur (Betätigung) | -10 °C ... 90 °C |
| Anschlussart | Schnellanschluss |
| Anschluss gemäß Norm | IEC 60947-7-2 |
| Anschlussart | Zugfederanschluss |
| Anschluss gemäß Norm | IEC 60947-7-2 |
| Offene Seitenwand | Ja |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Anschlussart | Schnellanschluss |
|---|---|
| Anschluss gemäß Norm | IEC 60947-7-2 |
| Hinweis | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
| Aderdurchmesser inkl. Isolierung max | 3 mm |
| Leiterquerschnitt starr min | 0,25 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Leiterquerschnitt flexibel min. | 0,25 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt flexibel AWG max | 16 |
| Leiterquerschnitt flexibel min nach 10-maliger Beschaltung mit dem max. starren Leiter | 0,25 mm² |
| Leiterquerschnitt flexibel max nach 10-maliger Beschaltung mit dem max. starren Leiter | 1,5 mm² |
| Leiterquerschnitt starr min nach 10-maliger Beschaltung mit dem max. starren Leiter | 0,25 mm² |
| Leiterquerschnitt starr max nach 10-maliger Beschaltung mit dem max. starren Leiter | 1,5 mm² |
| AWG min nach 10-maliger Beschaltung mit dem max. starren Leiter | 24 |
| AWG max nach 10-maliger Beschaltung mit dem max. starren Leiter | 16 |
| Querschnitt Sensorleitungen min | 0,25 mm² |
| Querschnitt Sensorleitungen max | 0,34 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Prüfscheinbezeichnung | KEMA 04ATEX2226 U |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Material Aderisolation | PVC / PE |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| IEC 60947-7-2 | |
| IEC 60947-7-2 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141130eCl@ss 4.127141130eCl@ss 5.027141130eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3050154-QTCS 1,5-PE | 112 Kbytes |
|
