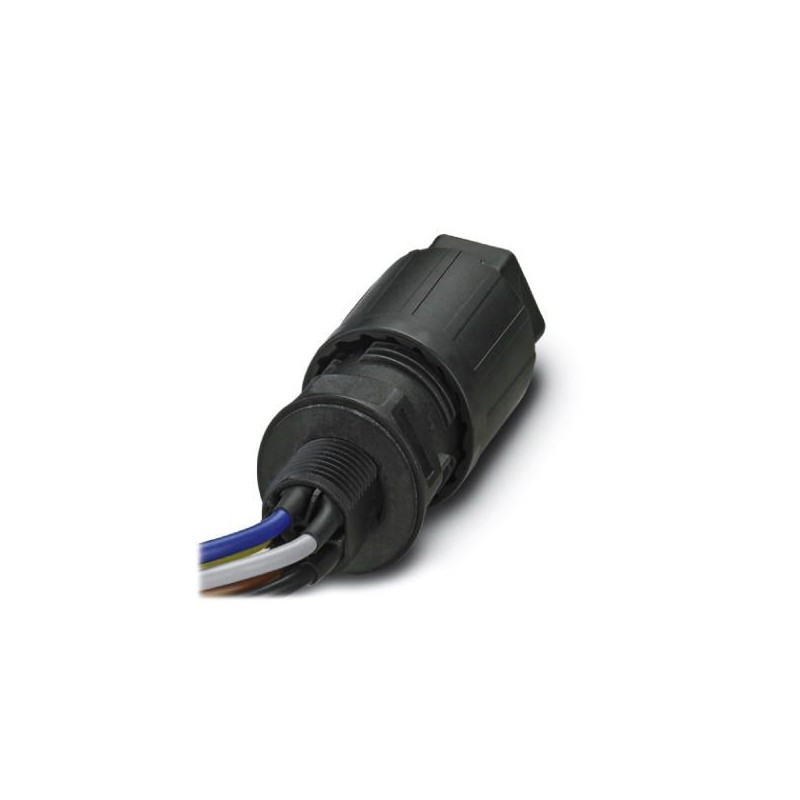

QPD W 4PE2,5 6-11 M25 0,5 BK 1582557 PHOENIX CONTACT Wanddurchführung, QUICKON-Anschluss, Polzahl: 4+PE, 1 m.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

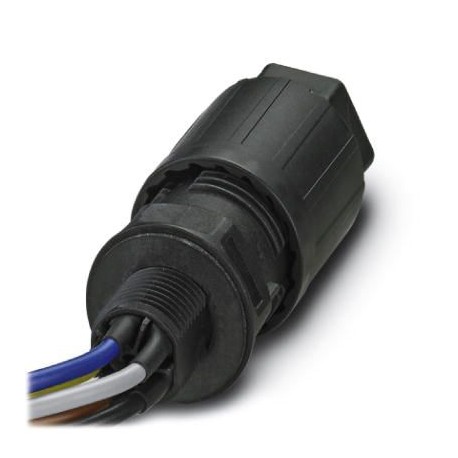

QPD W 4PE2,5 6-11 M25 0,5 BK 1582557 PHOENIX CONTACT Wanddurchführung, QUICKON-Anschluss, Polzahl: 4+PE, 1 m..

QPD W 4PE2,5 6-11 M25 0,5 BK

1582557

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Wanddurchführung, QUICKON-Anschluss, Polzahl: 4+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, schwarz, mit QUICKON-Mutter, Kabeldurchmesser: 6 mm ... 11 mm, Montagegewinde: M25, Einzeladern (angeschweißt), 2,5 mm², Adern glatt abgeschnitten, Leitungslänge: 0,5 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Circular connector - PLUSCON circular - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$22.67
11+$19.95
21+$19.50
31+$19.26
41+$19.11
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

BauformQPD 5x2,5
Kabellänge0,5 m
Farbeschwarz
VerriegelungsartSchraubverriegelung
AnschlusstechnikQUICKON-Anschluss
AnschlussartIDC-Anschluss
Polzahl5
Hinweis Polzahl4+PE
Schlüsselweite Überwurfmutter27 mm
Anzugdrehmoment-Überwurfmutter10 Nm
Anzugdrehmoment-Kontermutter5 Nm
Schlüsselweite Kontermutter30 mm
Anzahl der Anschlüsse10
Leiterquerschnitt flexibel min.1 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min1 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG min16
Leiterquerschnitt AWG max14

Leitung

Litzenaufbau nach VDE 0295 / kleinster DrahtdurchmesserVDE 0295 Klasse 1 bis 6 / min. 0,15 mm
AderisolationsmaterialPVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation2,5 mm ... 3,8 mm
Leitungsaußendurchmesser6 mm ... 11 mm
Leitungsquerschnitt2,5 mm²

Umgebungsbedingungen

SchutzartIP68 (2 m / 24 h)
IP69K
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Temperatur bei Leitungsanschluss-5 °C ... 50 °C

Elektrische Kennwerte

Nennstrom IN20 A
Bemessungsstrom20 A
Bemessungsspannung (III/3)690 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)8 kV

Mechanische Kennwerte

Anschlusshäufigkeit QUICKON-Anschlussmax. 10

Materialangaben

Material KontaktCu
Material Kontaktoberflächeversilbert
Material KontaktträgerPA
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
ÜberspannungskategorieIII
Verschmutzungsgrad3

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1582557-QPD W 4PE2,5 6-11 M25 0,5 BKEnglish123 KbytesPHOENIX CONTACT-1582557-QPD W 4PE2,5 6-11 M25 0,5 BK
