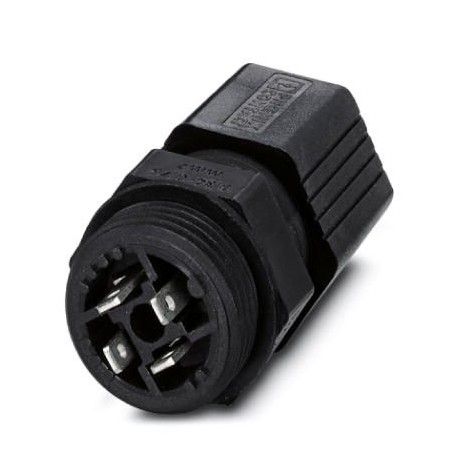

Q 0,75/4FL/11-M20KU-ESA BK 1641989 PHOENIX CONTACT QUICKON-Wanddurchführung, für die Außenwandmontage mit Ha.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q 0,75/4FL/11-M20KU-ESA BK 1641989 PHOENIX CONTACT QUICKON-Wanddurchführung, für die Außenwandmontage mit Ha..

Q 0,75/4FL/11-M20KU-ESA BK

1641989

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

QUICKON-Wanddurchführung, für die Außenwandmontage mit Handlöt-/Flachsteckanschluss 2,8 x 0,8 mm. 4 polig.

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Circular connector - PLUSCON circular - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$9.63
30+$9.19
50+$9.04
70+$8.94
90+$8.89
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

MontagehinweisBei erneuter Kontaktierung des Leiters ist dieser über der letzten Kontaktstelle abzuschneiden. QUICKON-Komponenten dürfen nur last- / spannungslos betätigt werden.
Farbeschwarz
AnschlusstechnikQUICKON-Anschluss
AnschlussartHandlöt-/Flachsteckanschluss; 2,8 mm x 0,8 mm
Polzahl4
Schlüsselweite Überwurfmutter22 mm
Anzugdrehmoment-Überwurfmutter2,5 Nm
Schlüsselweite-Kontaktträger22 mm
Anzugdrehmoment-Kontaktträger3,75 Nm
Anzugdrehmoment-Kontermutter3,75 Nm
Anzahl der Anschlüsse4
Leiterquerschnitt flexibel min.0,34 mm²
Leiterquerschnitt flexibel max.0,75 mm²
Leiterquerschnitt starr min0,75 mm²
Leiterquerschnitt starr max1 mm²
Leiterquerschnitt AWG min18
Leiterquerschnitt AWG max16

Leitung

Litzenaufbau nach VDE 0295 / kleinster DrahtdurchmesserKlasse 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm
AderisolationsmaterialPVC/PE
Aderdurchmesser inkl. Isolation>= 2,5 mm
Leitungsaußendurchmesser6 mm ... 8 mm

Umgebungsbedingungen

SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Die Angaben des Leitungsherstellers sind zu beachten.)
-25 °C ... 50 °C (bei Leitungsanschluss. Die Angaben des Kabelherstellers sind ebenfalls zu beachten.)
Temperatur bei Leitungsanschluss-5 °C ... 50 °C (die Angaben des Kabelherstellers sind ebenfalls zu beachten)

Elektrische Kennwerte

Nennstrom IN9 A
Bemessungsstrom9 A
Bemessungsspannung (III/3)160 V
Bemerkung zur Bemessungsspannung (III/3)mit Isolierhülse
Bemessungsspannung (III/2)160 V
Bemerkung zur Bemessungsspannung (III/2)mit Isolierhülse
Bemessungsspannung (II/2)320 V
Bemerkung zur Bemessungsspannung (II/2)mit Isolierhülse
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV

Mechanische Kennwerte

Anschlusshäufigkeit QUICKON-Anschlussmax. 10 (bei wiederholtem Leitungsanschluss sind eventuell Dichtung und Krone zu erneuern.)
PC QUICKON GewindeartM20
Kategorie der Schlageinwirkung3

Materialangaben

Material KontaktCuZn
Material Kontaktoberflächeverzinnt
Material KontaktträgerPA
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
ÜberspannungskategorieIII
Verschmutzungsgrad3

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1641989-Q 0,75/4FL/11-M20KU-ESA BKEnglish115 KbytesPHOENIX CONTACT-1641989-Q 0,75/4FL/11-M20KU-ESA BK
