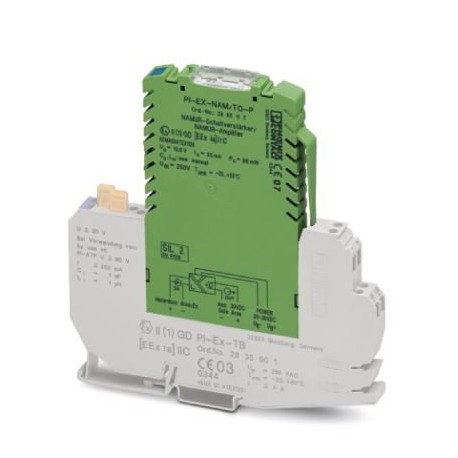

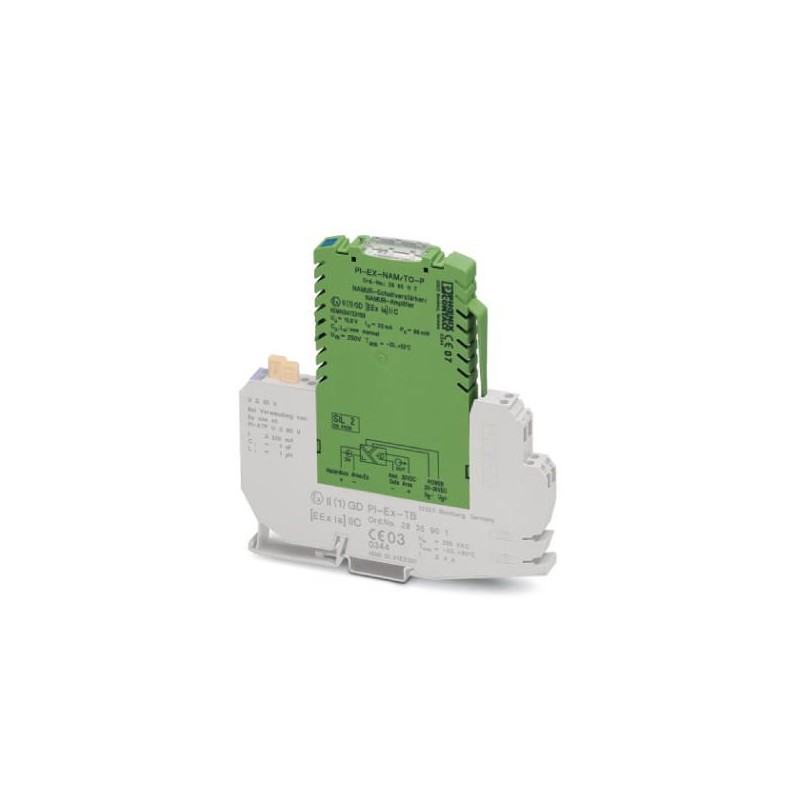

PI-EX-NAM/TO-P 2865117 PHOENIX CONTACT Signaltrenner
PI-EX-NAM/TO-P
2865117
PHOENIX_CONTACT
Signaltrenner
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2865117 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 460 (IF-2009) |
| GTIN | 4017918961541 |
| Gewicht pro Stück (exklusive Verpackung) | 99,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 99,400 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | max. -20 °C ... 60 °C (siehe Datenblatt) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsdaten
| Leerlaufspannung | 8,2 V DC ±10 % |
|---|---|
| Schaltpunkte (bedämpft) | < 1,2 mA (sperrend) |
| Schaltpunkte (unbedämpft) | > 2,1 mA (leitend) |
| Signaleingang | eigensicher |
| Verwendbare Eingangsquellen | NAMUR-Näherungsinitiatoren (EN 60947-5-6) |
Ausgangsdaten
| Schaltausgang | Transistorausgang, passiv, npn |
|---|---|
| Konfigurierbar/Programmierbar | invertierbar über Schiebeschalter |
| Schaltstrom | 100 mA (kurzschlussfest) |
| Schaltfrequenz | max. 2 kHz (DC) |
Versorgung
| Versorgungsspannungsbereich | 20 V DC ... 30 V DC |
|---|---|
| Stromaufnahme maximal | 25 mA |
| Leistungsaufnahme | max. 0,6 W (24 V) |
Allgemein
| Statusanzeige | LED grün (Versorgungsspannung) |
|---|---|
| LED gelb (Statusanzeige) | |
| LED rot (Leitungsfehler) | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Normen/Bestimmungen | NAMUR-Empfehlung NE 21 |
| Material Gehäuse | PBT und Polyamid PA unverstärkt |
| Farbe | grün |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert, nach EN 50020 / EN 60079-11) |
| Benennung | Eingang/Versorgung |
| Galvanische Trennung | 375 V (Scheitelwert, nach EN 50020 / EN 60079-11) |
| Benennung | Ausgang/Versorgung |
| Galvanische Trennung | 1,5 kV (50 Hz, 1 min., Prüfspannung) |
| Konformität | CE-konform |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, USA / Kanada | UL beantragt |
| Funktionale Sicherheit (SIL) | SIL 2 |
| SIL | 2 |
Sicherheitstechnische Kenngrößen
| Integritätsanforderung | IEC 61508 - Low-Demand |
|---|---|
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 84 % |
| λSU | 1,83 x 10-7(183 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λDU | 3,7 x 10-8(37 FIT) |
| λDD | 8 x 10-9(8 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 1,62 x 10-4(1Jahr) |
| 8,08 x 10-4(5 Jahre) | |
| 1,62 x 10-3(10 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=3%, DCD=17% |
Sicherheitstechnische Daten
| Max. Ausgangsspannung Uo | 10,6 V |
|---|---|
| Max. Ausgangsstrom Io | 33 mA |
| Max. Ausgangsleistung Po | 86 mW |
| Gruppe | IIA |
| max. äußere Induktivität Lo | 230 mH |
| max. äußere Kapazität Co | 72 µF |
| Gruppe | IIB |
| max. äußere Induktivität Lo | 110 mH |
| max. äußere Kapazität Co | 16,2 µF |
| Gruppe | IIC |
| max. äußere Induktivität Lo | 30 mH |
| max. äußere Kapazität Co | 2,3 µF |
| Sicherheitstechnische Maximalspannung Um | 250 V AC |
Normen und Bestimmungen
| Normen/Bestimmungen | NAMUR-Empfehlung NE 21 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, USA / Kanada | UL beantragt |
| Gruppe | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
