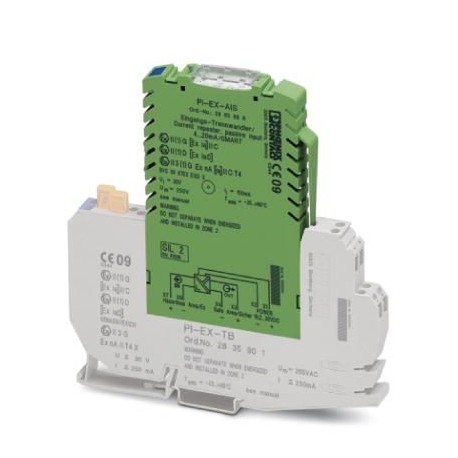

PI-EX-AIS 2865696 PHOENIX CONTACT Eingangstrennverstärker
PI-EX-AIS
2865696
PHOENIX_CONTACT
Eingangstrennverstärker
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2865696 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 265 (NTK-2010) |
| GTIN | 4046356483605 |
| Gewicht pro Stück (exklusive Verpackung) | 93,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 98,700 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
Eingangsdaten
| Signaleingang | eigensicher |
|---|---|
| Eingangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Spannungsabfall | < 3,5 V |
Ausgangsdaten
| Signalausgang | Stromausgang |
|---|---|
| Ausgangssignal Strom | 0 mA ... 20 mA (aktiv) |
| 4 mA ... 20 mA (aktiv) | |
| 0 mA ... 20 mA (passiv, ext. Quellspannung 14 V ... 26 V) | |
| 4 mA ... 20 mA (passiv, ext. Quellspannung 14 V ... 26 V) | |
| Bürde/Ausgangslast Stromausgang | ≤ 600 Ω (bei 20 mA) |
| < 525 Ω (bei 22,5 mA) | |
| Ausgangswelligkeit | < 20 mVeff |
| Ausgangsverhalten im Fehlerfall | 0 mA (Leitungsbruch im Eingang) |
| 0 mA (Leitungskurzschluss im Eingang) |
Versorgung
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
|---|---|
| Stromaufnahme maximal | < 36 mA (bei 24 V) |
| Verlustleistung | < 0,9 W (bei 24 V DC / 20 mA) |
Allgemein
| Anzahl der Kanäle | 1 |
|---|---|
| Übertragungsfehler maximal | < 0,2 % (vom Endwert) |
| Übertragungsfehler typisch | < 0,1 % (vom Endwert) |
| Temperaturkoeffizient maximal | < 0,01 %/K |
| Sprungantwort (10-90%) | < 600 µs (bei Sprung 4 mA ... 20 mA) |
| Statusanzeige | LED grün (Versorgungsspannung, PWR) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Material Gehäuse | PBT und Polyamid PA unverstärkt |
| Farbe | grün |
| Benennung | Eingang/Ausgang/Versorgung |
| Galvanische Trennung | 300 Veff(Bemessungsisolationsspannung (Überspannungskategorie II, Verschmutzungsgrad 2, sichere Trennung nach EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., Prüfspannung) | |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Benennung | Eingang/Versorgung |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Konformität | CE-konform, zusätzlich EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 | |
| Funktionale Sicherheit (SIL) | SIL 2 gemäß IEC 61508 |
| SIL | 2 |
Sicherheitstechnische Kenngrößen
| Integritätsanforderung | IEC 61508 - Low-Demand |
|---|---|
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 90,5 % |
| λSU | 1,23 x 10-7(123 FIT) |
| λSD | 0 |
| λDU | 3,4 x 10-8(34 FIT) |
| λDD | 2,05 x 10-7(205 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 1,62 x 10-4(1 Jahr) |
| 3,10 x 10-4(2 Jahre) | |
| 7,52 x 10-4(5 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=0%, DCD=86% |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Konformität | CE-konform, zusätzlich EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865696-PI-EX-AIS | 148 Kbytes |
|
