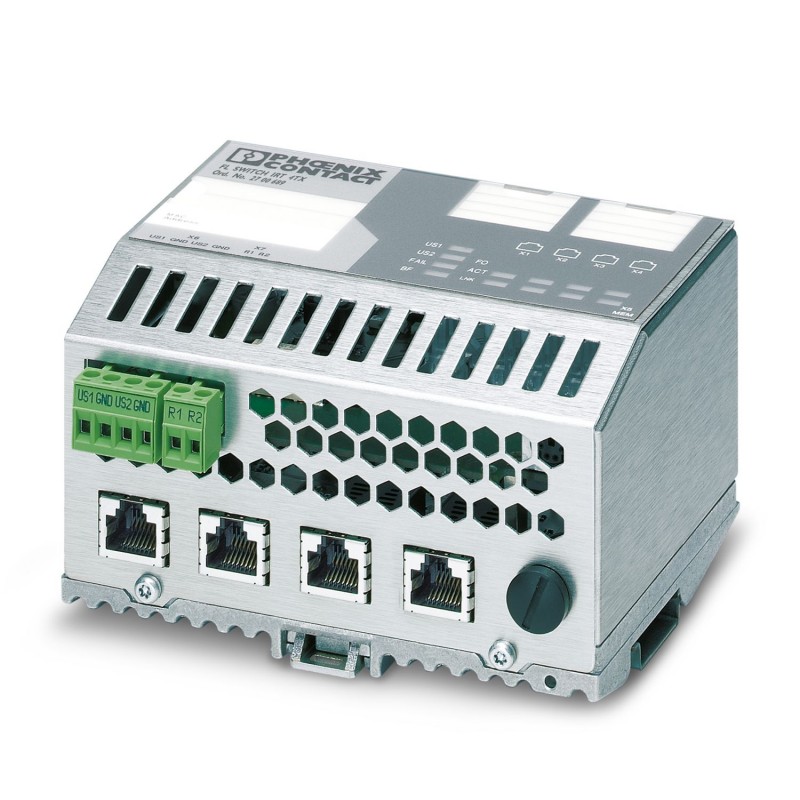

FL SWITCH IRT 4TX 2700689 PHOENIX CONTACT Ethernet Switch, vier Ports im RJ45-Format für PROFINET RT, tragsc.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FL SWITCH IRT 4TX 2700689 PHOENIX CONTACT Ethernet Switch, vier Ports im RJ45-Format für PROFINET RT, tragsc..

FL SWITCH IRT 4TX

2700689

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Ethernet Switch, vier Ports im RJ45-Format für PROFINET RT, tragschienenmontabel

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$782.59
2+$782.46
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Die FL SWITCH IRT sind Vier-Port Switches für PROFINET-Anwendungen. Die ERTEC-400 Switch-Architektur garantiert eine optimale Integration und Diagnose der Infrastruktur-Komponenten in PROFINET-Netzwerken. Dazu lassen sich die Switche mit all ihren Funktionen von einer überlagerten PROFINET-Steuerung aus konfigurieren. Die Einbindung in das überlagerte Engineering-System erfolgt einfach und zuverlässig über die zur Verfügung stehenden GSDML- oder FDCML-Dateien.

Die Geräte zeichnen sich durch folgende Merkmale aus:

– Diagnose und Parametrierung erfolgen über das PROFINET-Protokoll aus der Steuerung heraus.

– Die Switche können von jeder Steuerung mit PROFINET-Funktionalität parametriert und in das Engineering-System eingebunden werden.

– LLDP-Unterstützung zur Topologie-Erkennung im PROFINET-Umfeld.

– DCP-Protokoll zur IP-Adressvergabe direkt aus der Steuerung heraus.

– MEM-Plug-Parametrierungsspeicher zum Sichern der Gerätekonfiguration.

– POF-SCRJ-Ports für feldkonfektionierbare Polymer- oder PCF-Fasern inklusive der Überwachung der Streckenqualität via PROFINET und Diagnose-LED direkt am Switch.

– Die Switche aus der Familie FL SWITCH IRT sind durch den Einsatz des ERTEC 400 für PROFINET IRT inklusive dem Cut -Through-Verfahren vorbereitet.

– Web-based Management zur einfachen Überwachung und Konfiguration im WEB-Browser.

– SNMP-Unterstützung zur Überwachung und Konfiguration mit Standard-IT-Werkzeugen.

Maße

Breite127 mm
Höhe95 mm
Tiefe69 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)86 kPa ... 108 kPa (2000 m ü. NN)
Luftdruck (Lagerung/Transport)66 kPa ... 108 kPa (3500 m üNN)

Schnittstellen

Schnittstelle 1Ethernet
Anzahl der Ports4 (RJ45-Ports)
AnschlussartRJ45
ÜbertragungsphysikKupfer
Übertragungsgeschwindigkeit10/100 MBit/s
Übertragungslänge100 m (pro Segment)
Signal-LEDsVersorgungsspannung, Datenübertragung, Fehler, Link, Activity

Funktion

GrundfunktionalitätCut-Through / Store-and-forward Switch normkonform IEEE 802.3 2 Prioritätsklassen nach IEEE802.1p, TCP/IP-Protokoll, DCP-fähig, integrierte Web-Server-Funktion, PROFINET Device.
Unterstützte BrowserInternet Explorer ab Version 5.5
RedundanzMRP (Media Redundancy Protocol)
PROFINET IO GerätefunktionPROFINET-IO Device
PROFINET IO SpezifikationPROFINET-IO RT, Spec. 2.x, Conformance Class B
PROFINET IO Conformance-KlasseConformance-Class C
Status- und Diagnose-AnzeigenLEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 3 LEDs pro Ethernet Port (Link, Activity und FO-Status) und BF (Bus Fail)
Meldekontakt Ansteuerspannung24 V (typisch)
Meldekontakt Ansteuerstromtypisch

Netzausdehnungsparameter

KaskadiertiefeLinien- und Sternstruktur: beliebig
Maximale Leitungslänge (Twisted-Pair)100 m

Versorgungsspannung

Versorgungsspannung24 V DC (redundant)
Restwelligkeit3,6 VSS (innerhalb des zulässigen Spannungsbereiches)
Versorgungsspannungsbereich18,5 V DC ... 30,2 V DC
Stromaufnahme typisch165 mA (bei US = 24 V DC)
Stromaufnahme maximal165 mA
Stromaufnahme165 mA (bei 24 V DC)

Allgemein

MontageartTragschiene
Bauform AXStand Alone
Nettogewicht450 g
Material GehäuseAluminium, farblos eloxiert
Material BodenplatteAluminium-Druckguss, korrosionsbeständig

Anschlussdaten

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge7 mm

Mechanische Prüfungen

Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
PrüfergebnisBetrieb: 30g, 3x je Raumrichtung
Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6
PrüfergebnisBetrieb/Lagerung/Transport: 5g, 150 Hz, Kriterium 3
Art der PrüfungFreier Fall nach IEC 60068-2-32
Prüfergebnis0,5 m
Art der PrüfungVibrationsfestigkeit nach IEC 61373, EN 61373
PrüfergebnisKategorie 1, Klasse B

Konformität zu EMV-Richtlinien

PrüfnormEN 55022 (Störaussendung)
PrüfergebnisKlasse A
PrüfnormEN 61000-4-2 (ESD)
PrüfergebnisKriterium A
PrüfnormEN 61000-4-3 (Elektromagnetische Felder)
PrüfergebnisKriterium A, 10 V/m
PrüfnormEN 61000-4-5 (Surge)
PrüfergebnisKriterium B
PrüfnormEN 61000-4-4 (EFT/Burst)
PrüfergebnisKriterium A, 2,2 kV
PrüfnormEN 61000-4-6 (Leitungsgeführte Störgrößen)
PrüfergebnisKriterium A; Feldstärke: 10 V/m
PrüfnormEN 61000-4-3 (Elektromagnetische Felder)
PrüfergebnisKriterium A, 10 V/m
Prüfnorm60950-1
