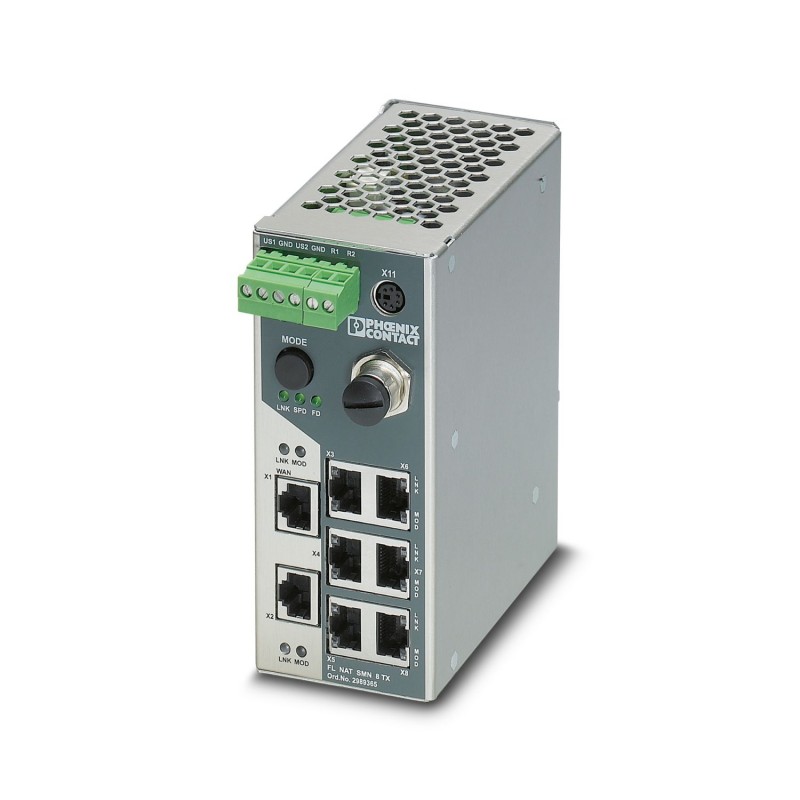

FL NAT SMN 8TX 2989365 PHOENIX CONTACT Smart Managed Narrow NAT Switch mit acht 10/100 MBit/s RJ45-Ports und.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FL NAT SMN 8TX 2989365 PHOENIX CONTACT Smart Managed Narrow NAT Switch mit acht 10/100 MBit/s RJ45-Ports und..

FL NAT SMN 8TX

2989365

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Smart Managed Narrow NAT Switch mit acht 10/100 MBit/s RJ45-Ports und 1:1-NAT-Router-Funktion

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

Ethernet-Netzwerke. Switches, Router und Antennen - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Beschreibung

Der FL NAT SMN 8TX vereinigt als erstes Produkt im Portfolio von Phoenix Contact die Funktionen eines NAT-Routers (NAT = Network Address Translation) und eines Switch in einem Gerät. Der NAT Switch eignet sich für fast alle Anwendungen in Automatisierungsapplikationen mit einem schaltschrankfreundlichen, schmalen Gehäuse, dem „Buchfaktor“.

Der Port, über den die NAT-Umsetzung in das überlagerte Netz erfolgt, ist der Port 1. Die Ports 2 bis 8 des managed Switch werden für das unterlagerte Netzwerk genutzt. Der FL NAT SMN 8TX kann über einen Webserver sowie über SNMP (Simple Network Management Protocol) konfiguriert werden.

Der FL NAT SMN 8TX ist das erste Kombinationsgerät, das Switchmechanismus (auf Layer2-Ebene) und Routing (auf Layer3-Ebene) vereinigt. Benötigte man in der Vergangenheit noch zwei Geräte und damit doppelte Einbaubreite bei der Installation und doppelten Preis bei der Anschaffung, ist der FL NAT SMN 8TX ein hoch funktionales Gerät zu einem hoch attraktiven Preis.

Die Switch-Funktionen inkl. Portmirroring, LLDP oder Redundanzmechanismen sorgen für eine gewohnte, performante Datenkommunikation auf sieben 100 MBit/s LAN-Ports.

Maschinenhersteller haben immer wieder das Problem, ihre Maschinen mit einem IP-Adressraum auszustatten, der sich wieder in das IT-Netz ihres Kunden integrieren lässt. Mit dem FL NAT SMN 8TX ist es möglich, einzelne Maschinen oder Systeme mit immer gleichen IP-Adressen auszustatten und diese IP-Adressen dann in für die Applikation benötigte IP-Adressbereiche des überlagerten Firmennetzes umzusetzen. Diesen Funktionsblock bezeichnet man üblicherweise als Network Address Translation - NAT.

Maße

Breite58 mm
Höhe133 mm
Tiefe130 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C ... 55 °C (keine Betauung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)86 kPa ... 108 kPa (2000 m ü. NN)
Luftdruck (Lagerung/Transport)66 kPa ... 108 kPa (3500 m üNN)

Schnittstellen

Schnittstelle 1Ethernet
Anzahl der Ports8 (RJ45-Ports)
AnschlussartRJ45
Hinweis zu AnschlussartAutonegotiation und Autocrossing
ÜbertragungsphysikKupfer
Übertragungsgeschwindigkeit10/100 MBit/s
Übertragungslänge100 m (pro Segment)
Signal-LEDsVersorgungsspannung, Datenübertragung, Fehler, Link, Activity
Schnittstelle 4Seriell (RS-232)
AnschlussartRS-232-C, 6-polige MINI-DIN-Buchse (PS/2)

Funktion

GrundfunktionalitätStore-and-forward Switch normkonform IEEE 802.3 2, Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, integrierte Web-Server-Funktion, Rapid Spanning Tree (RSTP), Router, 1:1-NAT-Router
ManagementWeb-based Management (HTTP)
SNMP v1/v2
DiagnosefunktionenRMON History
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
FilterfunktionenVLAN (bis zu 32 VLANs)
Unterstützte BrowserInternet Explorer ab Version 5.5
RedundanzRSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
STP (Spanning Tree Protocol)
MRP (Media Redundancy Protocol)
PROFINET IO Conformance-KlasseConformance-Class A
Weitere FunktionenRouting (1:1 NAT, Virtual NAT, Routing)
BootP
DHCP-Client
Status- und Diagnose-AnzeigenLEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link und umschaltbar Activity/Speed/Duplex)
Meldekontakt Ansteuerspannung24 V DC (typisch)
Meldekontakt Ansteuerstrom600 mA (maximal)

Netzausdehnungsparameter

KaskadiertiefeNetz-, Linien- und Sternstruktur: beliebig
Maximale Leitungslänge (Twisted-Pair)100 m

Versorgungsspannung

Versorgungsspannung24 V DC (redundant)
Restwelligkeit3,6 VSS (innerhalb des zulässigen Spannungsbereiches)
Versorgungsspannungsbereich18 V DC ... 32 V DC
Stromaufnahme typisch600 mA (bei US = 24 V DC)
Stromaufnahme maximal600 mA

Allgemein

MontageartTragschiene
Bauform AXBuch-Bauform
Nettogewicht650 g

Mechanische Prüfungen

Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
PrüfergebnisBetrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls
Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
PrüfergebnisLagerung/Transport: 50g, 11 ms Dauer, Halbsinus-Schockimpuls
Art der PrüfungVibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6
PrüfergebnisBetrieb/Lagerung/Transport: 5g, 150 Hz, Kriterium 3
Art der PrüfungFreier Fall nach IEC 60068-2-32
Prüfergebnis1 m

Konformität zu EMV-Richtlinien

PrüfnormIEC 61000-4-2 (ESD)
PrüfergebnisKriterium A
PrüfnormIEC 61000-4-3 (Elektromagnetische Felder)
PrüfergebnisKriterium A
PrüfnormIEC 61000-4-4 (Burst)
PrüfergebnisKriterium A
PrüfnormIEC 61000-4-5 (Surge)
PrüfergebnisKriterium A
PrüfnormIEC 61000-4-6 (Leitungsgeführte Störfestigkeit)
PrüfergebnisKriterium A
