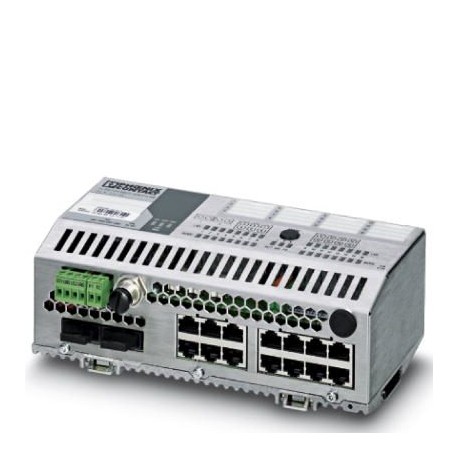

FL SWITCH SMCS 14TX/2FX-SM 2701466 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH SMCS 14TX/2FX-SM
2701466
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701466 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 415 (C-6-2017) |
| GTIN | 4046356759991 |
| Gewicht pro Stück (exklusive Verpackung) | 1.330,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.330,000 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (keine Betauung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 86 kPa ... 108 kPa (2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (3500 m üNN) |
Schnittstellen
| Schnittstelle 1 | Ethernet (RJ45) |
|---|---|
| Anzahl der Ports | 14 (RJ45-Ports) |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
| Übertragungsphysik | Kupfer |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Übertragungslänge | 100 m (pro Segment) |
| Signal-LEDs | Versorgungsspannung, Datenübertragung, Fehler, Link, Activity |
| Schnittstelle 2 | Ethernet (LWL) |
| Anzahl der Ports | 2 (SC-Singlemode) |
| Übertragungsphysik | Singlemode-Glasfaser |
| Übertragungsgeschwindigkeit | 100 MBit/s (vollduplex) |
| Übertragungslänge | 36000 m (Glasfaser mit F-G 9/125 0,36 dB/km) |
| 32000 m (Glasfaser mit F-G 9/125 0,4 dB/km) | |
| 26000 m (Glasfaser mit F-G 9/125 0,5 dB/km) | |
| Wellenlänge | 1310 nm |
| Schnittstelle 5 | Seriell (RS-232) |
| Anschlussart | RS-232-C, 6-polige MINI-DIN-Buchse (PS/2) |
Funktion
| Grundfunktionalität | Store-and-forward Switch normkonform IEEE 802.3 4 Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, Port-Mirroring, integrierte Web-Server-Funktion, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Medien Redundanz Protokoll (MRP). |
|---|---|
| Management | Web-based Management (HTTP) |
| SNMP v1/v2 | |
| Serielle Schnittstelle (V.24) | |
| Diagnosefunktionen | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Filterfunktionen | Quality of Service (4 Prioritätsklassen) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 Gruppen) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Redundanz | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Weitere Funktionen | BootP |
| DHCP-Client | |
| Unterstützte Browser | Internet Explorer ab Version 5.5 |
| MAC Adresstabelle | 16000 |
| PROFINET-Gerätefunktion | PROFINET-IO Device |
| Fast Startup | |
| PROFINET-Conformance-Klasse | Conformance-Class B |
| Zeitsynchronisation | SNTP |
| Status- und Diagnoseanzeigen | LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link und umschaltbar Activity/Speed/Duplex) |
| Meldekontakt Ansteuerspannung | 24 V (typisch) |
| Meldekontakt Ansteuerstrom | 260 mA (maximal) |
Netzausdehnungsparameter
| Kaskadiertiefe | Netz-, Linien- und Sternstruktur: beliebig |
|---|---|
| Maximale Leitungslänge (Twisted-Pair) | 100 m |
Versorgungsspannung
| Versorgungsspannung | 24 V DC (redundant) |
|---|---|
| Restwelligkeit | 3,6 VSS(innerhalb des zulässigen Spannungsbereiches) |
| Versorgungsspannungsbereich | 18 V DC ... 32 V DC |
| Stromaufnahme typisch | 290 mA (bei US= 24 V DC) |
| Stromaufnahme | 260 mA |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Bauform AX | Blockbauweise |
| Nettogewicht | 1330 g |
| MTTF | 286,27 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 149,5 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 21,69 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Vibration (Lagerung/Transport) | 5g, 150 Hz, nach IEC 60068-2-6 |
| Frei von lackbenetzungsstörenden Substanzen | Ja |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701466-FL SWITCH SMCS 14TX/2FX-SM | 120 Kbytes |
|
