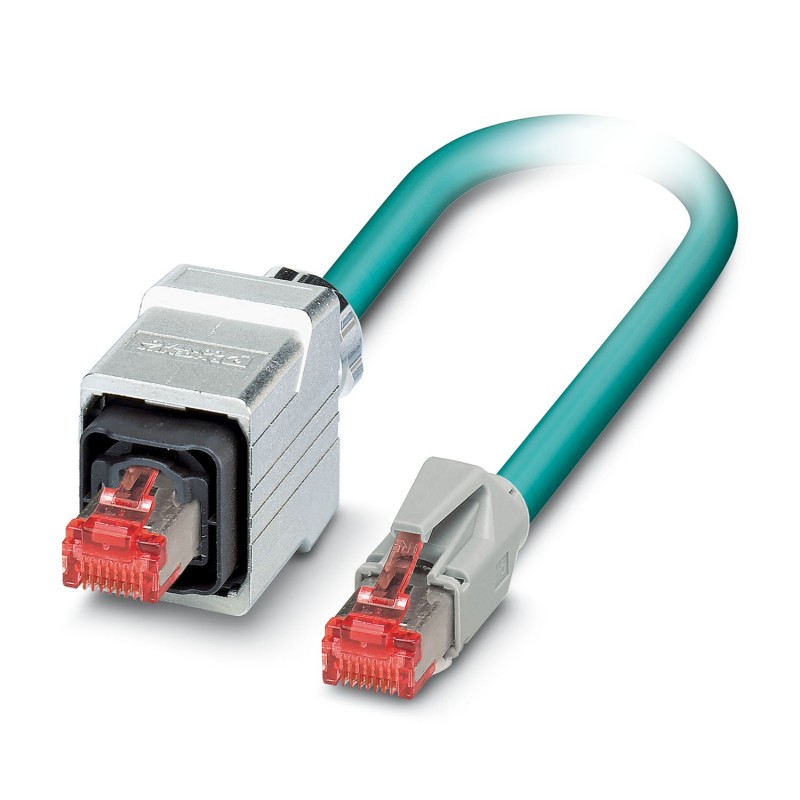

VS-PPC/ME-IP20-94F-LI/5,0
1415555
PHOENIX_CONTACT
1
Netzwerkkabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1415555 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | D1 - Steckverbinder |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 209 (PC-2009) |
GTIN | 4046356474931 |
Gewicht pro Stück (exklusive Verpackung) | 284,400 g |
Gewicht pro Stück (inklusive Verpackung) | 284,400 g |
Zolltarifnummer | 85444210 |
Herkunftsland | PL (Polen) |
Schutzart | IP20 |
---|---|
IP67 | |
Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Kabel, feste Verlegung) |
-10 °C ... 50 °C (Kabel, bewegliche Verlegung) |
Kabeltyp | Ethernet 10 GBit |
---|---|
Kabeltyp (Kurzzeichen) | 94F |
UL AWM Style | 20963 (80 °C / 30 V) |
Signalart/Kategorie | Ethernet CAT6A, 10 GBit/s |
Kabelaufbau | 4x2xAWG26/7; S/FTP |
Leiterquerschnitt | 4x 2x 0,14 mm² |
AWG Signalleitung | 26 |
Leiteraufbau Signalleitung | 7x 0,16 mm |
Aderdurchmesser inkl. Isolierung | 1,04 mm |
Aderfarben | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
Paarverseilung | 2 Adern zum Paar |
Art der Paarschirmung | Alu-kaschierte Folie |
Gesamtverseilung | 4 Paare zur Seele |
Schirmung | Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 70 % |
Außenmantel, Farbe | wasserblau RAL 5021 |
Wandstärke Außenmantel | 0,65 mm |
Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 4 x D |
Mindestbiegeradius, flexibel verlegt | 8 x D |
Zugfestigkeit GRP | ≤ 100 N |
Kabelgewicht | 42 kg/km |
Außenmantel, Material | PUR |
Material Aderisolation | geschäumtes PE |
Material Leiter | blanke Cu-Litze |
Isolationswiderstand | ≥ 500 MΩ*km |
Schleifenwiderstand | ≤ 290,00 Ω/km |
Leitungs-Kapazität | 47 nF/km |
Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
Nahnebensprechdämpfung (NEXT) | 75,3 dB (bei 1 MHz) |
66,3 dB (bei 4 MHz) | |
61,8 dB (bei 8 MHz) | |
60,3 dB (bei 10 MHz) | |
57,2 dB (bei 16 MHz) | |
55,8 dB (bei 20 MHz) | |
54,3 dB (bei 25 MHz) | |
52,8 dB (bei 31,25 MHz) | |
48,4 dB (bei 62,5 MHz) | |
45,3 dB (bei 100 MHz) | |
40,8 dB (bei 200 MHz) | |
39,3 dB (bei 250 MHz) | |
38,1 dB (bei 300 MHz) | |
36,3 dB (bei 400 MHz) | |
34,8 dB (bei 500 MHz) | |
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 72,3 dB (bei 1 MHz) |
63,3 dB (bei 4 MHz) | |
58,8 dB (bei 8 MHz) | |
57,3 dB (bei 10 MHz) | |
54,2 dB (bei 16 MHz) | |
52,8 dB (bei 20 MHz) | |
51,3 dB (bei 25 MHz) | |
49,9 dB (bei 31,25 MHz) | |
45,4 dB (bei 62,5 MHz) | |
42,3 dB (bei 100 MHz) | |
37,8 dB (bei 200 MHz) | |
36,3 dB (bei 250 MHz) | |
35,1 dB (bei 300 MHz) | |
33,3 dB (bei 400 MHz) | |
31,8 dB (bei 500 MHz) | |
Dämpfung | 3,1 dB (bei 1 MHz) |
5,7 dB (bei 4 MHz) | |
8 dB (bei 8 MHz) | |
8,9 dB (bei 10 MHz) | |
11,2 dB (bei 16 MHz) | |
12,6 dB (bei 20 MHz) | |
14,1 dB (bei 25 MHz) | |
15,8 dB (bei 31,25 MHz) | |
22,5 dB (bei 62,5 MHz) | |
28,7 dB (bei 100 MHz) | |
41,4 dB (bei 200 MHz) | |
46,6 dB (bei 250 MHz) | |
51,4 dB (bei 300 MHz) | |
60,1 dB (bei 400 MHz) | |
67,9 dB (bei 500 MHz) | |
Rückflussdämpfung (RL) | 20 dB (bei 1 MHz) |
23 dB (bei 4 MHz) | |
24,5 dB (bei 8 MHz) | |
25 dB (bei 10 MHz) | |
25 dB (bei 16 MHz) | |
25 dB (bei 20 MHz) | |
24,2 dB (bei 25 MHz) | |
23,3 dB (bei 31,25 MHz) | |
20,7 dB (bei 62,5 MHz) | |
19 dB (bei 100 MHz) | |
16,4 dB (bei 200 MHz) | |
15,6 dB (bei 250 MHz) | |
15,6 dB (bei 300 MHz) | |
15,6 dB (bei 400 MHz) | |
15,6 dB (bei 500 MHz) | |
Signallaufzeit | 5,13 ns/m |
Schirmdämpfung | ≥ 80 dB (bei 30 ... 100 MHz) |
Nennspannung Leitung | ≤ 100 V |
Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
Flammwidrigkeit | nach IEC 60332-1-2 |
Halogenfreiheit | nach IEC 60754-1 |
Ölbeständigkeit | nach DIN EN 60811-2-1 |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
-20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
