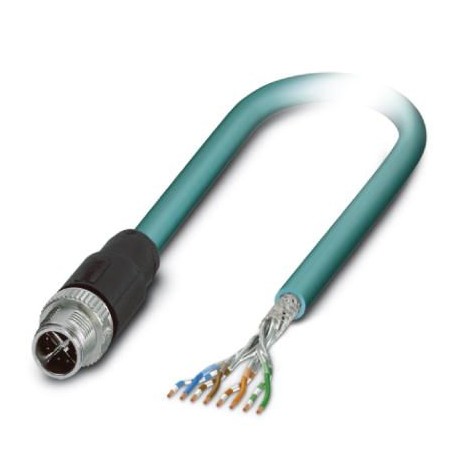

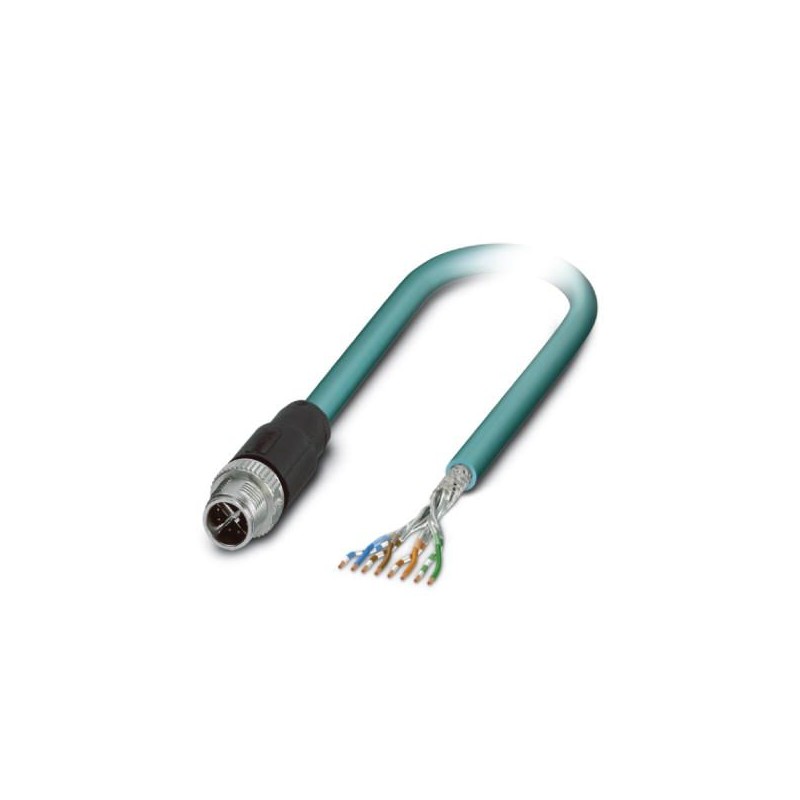

VS-M12MSS-OE-94F/ 2,0/10G 1440546 PHOENIX CONTACT Netzwerkkabel
VS-M12MSS-OE-94F/ 2,0/10G
1440546
PHOENIX_CONTACT
10
Netzwerkkabel
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1440546 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 305 (PC-2011) |
| GTIN | 4046356504461 |
| Gewicht pro Stück (exklusive Verpackung) | 116,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 119,300 g |
| Zolltarifnummer | 85444210 |
| Herkunftsland | PL (Polen) |
Allgemeine Daten
| Bemessungsstrom bei 40 °C | 0,5 A |
|---|---|
| Bemessungsspannung | 48 V |
| Polzahl | 8 |
| Signalart/Kategorie | Ethernet CAT6A, 10 GBit/s |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Alternative Artikelbeschreibung kurz | Ethernet-Kabel |
Kennwerte Kopf 1
| Bauform Kopf | Stecker gerade M12 SPEEDCON / IP65 |
|---|---|
| Polzahl (Steckgesicht) | 8 (8) |
| Kodierung | X (Daten) |
| Farbe | schwarz |
| Geschirmt | ja |
Leitung
| Kabeltyp | Ethernet 10 GBit |
|---|---|
| Kabeltyp (Kurzzeichen) | 94F |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Signalart/Kategorie | Ethernet CAT6A, 10 GBit/s |
| Kabelaufbau | 4x2xAWG26/7; S/FTP |
| Leiterquerschnitt | 4x 2x 0,14 mm² |
| AWG Signalleitung | 26 |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 1,04 mm |
| Aderfarben | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Alu-kaschierte Folie |
| Gesamtverseilung | 4 Paare zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 0,65 mm |
| Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Zugfestigkeit GRP | ≤ 100 N |
| Kabelgewicht | 42 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | 47 nF/km |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 75,3 dB (bei 1 MHz) |
| 66,3 dB (bei 4 MHz) | |
| 61,8 dB (bei 8 MHz) | |
| 60,3 dB (bei 10 MHz) | |
| 57,2 dB (bei 16 MHz) | |
| 55,8 dB (bei 20 MHz) | |
| 54,3 dB (bei 25 MHz) | |
| 52,8 dB (bei 31,25 MHz) | |
| 48,4 dB (bei 62,5 MHz) | |
| 45,3 dB (bei 100 MHz) | |
| 40,8 dB (bei 200 MHz) | |
| 39,3 dB (bei 250 MHz) | |
| 38,1 dB (bei 300 MHz) | |
| 36,3 dB (bei 400 MHz) | |
| 34,8 dB (bei 500 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 72,3 dB (bei 1 MHz) |
| 63,3 dB (bei 4 MHz) | |
| 58,8 dB (bei 8 MHz) | |
| 57,3 dB (bei 10 MHz) | |
| 54,2 dB (bei 16 MHz) | |
| 52,8 dB (bei 20 MHz) | |
| 51,3 dB (bei 25 MHz) | |
| 49,9 dB (bei 31,25 MHz) | |
| 45,4 dB (bei 62,5 MHz) | |
| 42,3 dB (bei 100 MHz) | |
| 37,8 dB (bei 200 MHz) | |
| 36,3 dB (bei 250 MHz) | |
| 35,1 dB (bei 300 MHz) | |
| 33,3 dB (bei 400 MHz) | |
| 31,8 dB (bei 500 MHz) | |
| Dämpfung | 3,1 dB (bei 1 MHz) |
| 5,7 dB (bei 4 MHz) | |
| 8 dB (bei 8 MHz) | |
| 8,9 dB (bei 10 MHz) | |
| 11,2 dB (bei 16 MHz) | |
| 12,6 dB (bei 20 MHz) | |
| 14,1 dB (bei 25 MHz) | |
| 15,8 dB (bei 31,25 MHz) | |
| 22,5 dB (bei 62,5 MHz) | |
| 28,7 dB (bei 100 MHz) | |
| 41,4 dB (bei 200 MHz) | |
| 46,6 dB (bei 250 MHz) | |
| 51,4 dB (bei 300 MHz) | |
| 60,1 dB (bei 400 MHz) | |
| 67,9 dB (bei 500 MHz) | |
| Rückflussdämpfung (RL) | 20 dB (bei 1 MHz) |
| 23 dB (bei 4 MHz) | |
| 24,5 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 24,2 dB (bei 25 MHz) | |
| 23,3 dB (bei 31,25 MHz) | |
| 20,7 dB (bei 62,5 MHz) | |
| 19 dB (bei 100 MHz) | |
| 16,4 dB (bei 200 MHz) | |
| 15,6 dB (bei 250 MHz) | |
| 15,6 dB (bei 300 MHz) | |
| 15,6 dB (bei 400 MHz) | |
| 15,6 dB (bei 500 MHz) | |
| Signallaufzeit | 5,13 ns/m |
| Schirmdämpfung | ≥ 80 dB (bei 30 ... 100 MHz) |
| Nennspannung Leitung | ≤ 100 V |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127060307eCl@ss 6.027060390eCl@ss 7.027060390eCl@ss 8.027060308eCl@ss 9.027060308
