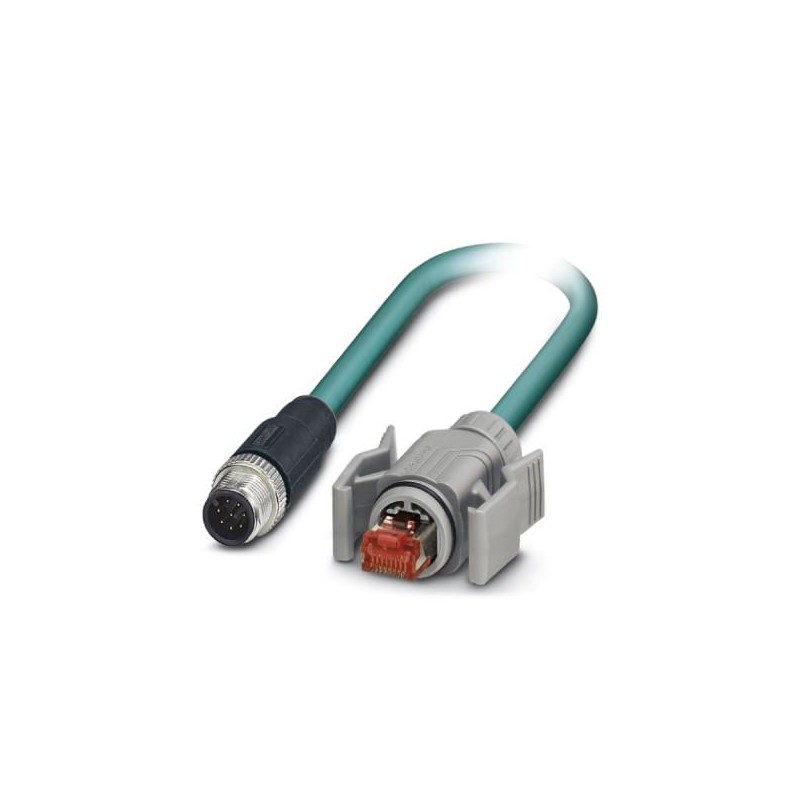

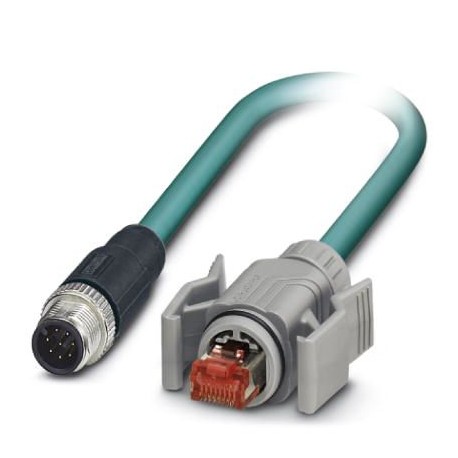

VS-M12MS-IP67-94B-LI/5,0
1412202
PHOENIX_CONTACT
1
Netzwerkkabel
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1412202 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 301 (PC-2011) |
GTIN | 4046356475495 |
Gewicht pro Stück (exklusive Verpackung) | 253,150 g |
Gewicht pro Stück (inklusive Verpackung) | 271,200 g |
Zolltarifnummer | 85444290 |
Herkunftsland | PL (Polen) |
Bemessungsspannung | 48 V AC |
---|---|
60 V DC | |
Polzahl | 8 |
Signalart/Kategorie | Ethernet CAT5 (in Anlehnung an IEC 11801), 1 GBit/s |
Verschmutzungsgrad | 3 |
Alternative Artikelbeschreibung kurz | Ethernet-Kabel |
Kabeltyp | Ethernet flexibel CAT5 |
---|---|
Kabeltyp (Kurzzeichen) | 94B |
UL AWM Style | 20963 (80 °C / 30 V) |
Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 1 GBit/s |
Kabelaufbau | 4x2xAWG26/7; SF/UTP |
Leiterquerschnitt | 4x 2x 0,14 mm² |
AWG Signalleitung | 26 |
Leiteraufbau Signalleitung | 7x 0,16 mm |
Aderdurchmesser inkl. Isolierung | 0,96 mm |
Aderfarben | weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun |
Paarverseilung | 2 Adern zum Paar |
Gesamtverseilung | 4 Paare zur Seele |
Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 70 % |
Außenmantel, Farbe | wasserblau RAL 5021 |
Wandstärke Außenmantel | 1,05 mm |
Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 4 x D |
Mindestbiegeradius, flexibel verlegt | 8 x D |
Zugfestigkeit GRP | ≤ 100 N |
Kabelgewicht | 47 kg/km |
Außenmantel, Material | PUR |
Material Aderisolation | geschäumtes PE |
Material Leiter | blanke Cu-Litze |
Isolationswiderstand | ≥ 500 MΩ*km |
Schleifenwiderstand | ≤ 290,00 Ω/km |
Leitungs-Kapazität | 48 nF/km (bei 1 kHz) |
Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
Nahnebensprechdämpfung (NEXT) | 71,3 dB (bei 1 MHz) |
62,3 dB (bei 4 MHz) | |
56,3 dB (bei 10 MHz) | |
53,2 dB (bei 16 MHz) | |
51,8 dB (bei 20 MHz) | |
48,9 dB (bei 31,25 MHz) | |
44,4 dB (bei 62,5 MHz) | |
41,3 dB (bei 100 MHz) | |
Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
53,3 dB (bei 4 MHz) | |
47,3 dB (bei 10 MHz) | |
44,2 dB (bei 16 MHz) | |
42,8 dB (bei 20 MHz) | |
39,9 dB (bei 31,25 MHz) | |
35,4 dB (bei 62,5 MHz) | |
32,3 dB (bei 100 MHz) | |
Dämpfung | 3,2 dB (bei 1 MHz) |
6 dB (bei 4 MHz) | |
9,5 dB (bei 10 MHz) | |
12,1 dB (bei 16 MHz) | |
13,6 dB (bei 20 MHz) | |
17,1 dB (bei 31,25 MHz) | |
24,8 dB (bei 62,5 MHz) | |
32 dB (bei 100 MHz) | |
Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
24,1 dB (bei 8 MHz) | |
25 dB (bei 10 MHz) | |
25 dB (bei 16 MHz) | |
25 dB (bei 20 MHz) | |
23,6 dB (bei 31,25 MHz) | |
21,5 dB (bei 62,5 MHz) | |
20,1 dB (bei 100 MHz) | |
Signallaufzeit | 5,3 ns/m |
Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
Nennspannung Leitung | ≤ 100 V |
Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
Flammwidrigkeit | nach IEC 60332-1-2 |
Halogenfreiheit | nach IEC 60754-1 |
Ölbeständigkeit | nach EN 60811-2-1 |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
-20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PHOENIX CONTACT-1412202-VS-M12MS-IP67-94B-LI/5,0 | 160 Kbytes |
