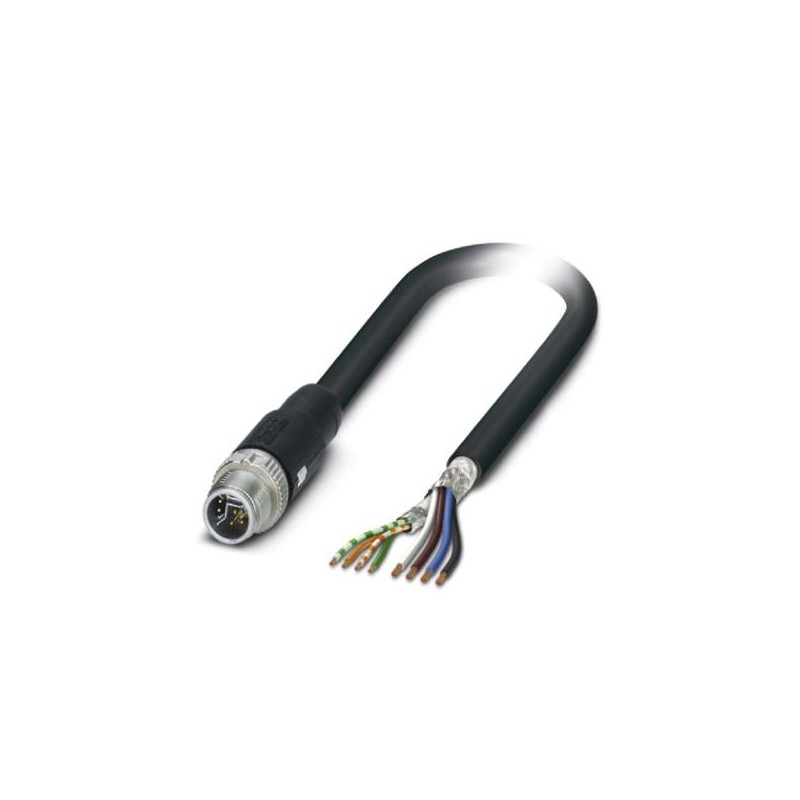

VS-M12MS-94H-HYB/20,0 SCO 1402447 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, CAT5e, geschirmt, 8-adrig.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

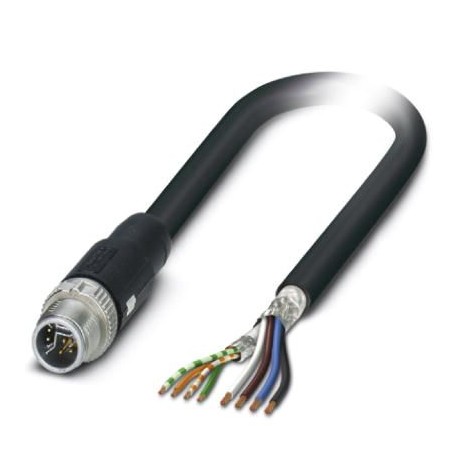

VS-M12MS-94H-HYB/20,0 SCO 1402447 PHOENIX CONTACT Konfektioniertes Ethernet-Kabel, CAT5e, geschirmt, 8-adrig..

VS-M12MS-94H-HYB/20,0 SCO

1402447

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Konfektioniertes Ethernet-Kabel, CAT5e, geschirmt, 8-adrig, 4 x AWG 26 (Daten) und 4 x AWG 20 (Power), RAL 9005 (schwarz), M12-Hybrid Stecker auf freies Leitungsende, Länge 20,0 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$160.56
2+$156.32
3+$154.22
4+$152.88
6+$151.77
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge20 m

Umgebungsbedingungen

SchutzartIP65
IP67

Allgemeine Daten

Bemessungsstrom bei 40 °C6 A (Power)
0,5 A (Daten)
Bemessungsspannung30 V (Power und Daten)
Polzahl8
Signalart/KategorieEthernet Hybrid CAT5 (IEC 11801), 100 MBit/s
Verschmutzungsgrad2

Kennwerte Kopf 1

Bauform KopfStecker gerade M12 SPEEDCON / IP67
Polzahl (Steckgesicht)8 (4+4)
KodierungY (Hybrid)
Farbeschwarz
Material (Komponente)CuZn (Kontakt)
Ni/Au (Kontaktoberfläche)
PP (Kontaktträger Daten)
PA (Kontaktträger Power)
TPU, schwer entflammbar, selbstverlöschend (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
Geschirmtja
Isolationswiderstand≥ 100 MΩ
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm
Umgebungstemperatur (Betrieb)-25 °C ... 90 °C

Kennwerte Kopf 2

Bauform Kopffreies Leitungsende
Polzahl (Steckgesicht)8
Geschirmtja

Leitung

KabeltypEthernet-Hybrid
Kabeltyp (Kurzzeichen)94H
UL AWM Style20963 (80 °C / 30 V)
Signalart/KategorieEthernet Hybrid CAT5 (IEC 11801), 100 MBit/s
Kabelaufbau1x4xAWG26+1x4xAWG20
Leiterquerschnitt4x 0,15 mm² (Daten)
4x 0,6 mm² (Power)
AWG Signalleitung26
AWG Spannungsversorgung20
Leiteraufbau Signalleitung19x 0,10 mm
Leiteraufbau Spannungsversorgung19x 0,20 mm
Aderdurchmesser inkl. Isolierung1,05 mm (Daten)
1,4 mm (Power)
Aderfarbenweiß/orange, orange, weiß/grün, grün, weiß, blau, braun, schwarz
Gesamtverseilung1 Sternvierer und 4 Adern mit 2 Füllern
SchirmungGeflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbeschwarz RAL 9005
Kabelaußendurchmesser D7,6 mm ±0,2 mm
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen2000000
Mindestbiegeradius, Schleppketteneinsatz10 x D
Verfahrweg4,5 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung3 m/s²
Kabelgewicht87 kg/km
Außenmantel, MaterialPUR
Material AderisolationPP (Daten)
PP (Power)
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 5 GΩ*km
Schleifenwiderstand≥ 280 Ω (Daten)
≥ 34,6 Ω (Power)
Betriebskapazitätnom. 50 nF (pro Kilometer)
Wellenwiderstand100 Ω ±15 Ω (4 MHz ... 100 MHz)
Schirmdämpfung≥ 80 dB (30 MHz ... 125 MHz)
Differentialimpedanz100 Ω ±5 % (bei 100 MHz)
Nennspannung Leitung≤ 30 V (Spitzenwert, nicht für Starkstromzwecke)
Prüfspannung Ader/Ader1500 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm1500 V (50 Hz, 1 min.)
Besondere EigenschaftenFrei von lackbenetzungsstörenden Substanzen
silikonfrei
Flammwidrigkeitnach UL 1581, Abschnitt 1061
Halogenfreiheitnach IEC 60754
nach DIN VDE 0472 Teil 815
Ölbeständigkeitnach IEC 60811-2-1
nach VDE 0282 Teil 10
Sonstige Beständigkeitadhäsionsarm
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-30 °C ... 70 °C (Kabel, bewegliche Verlegung)
