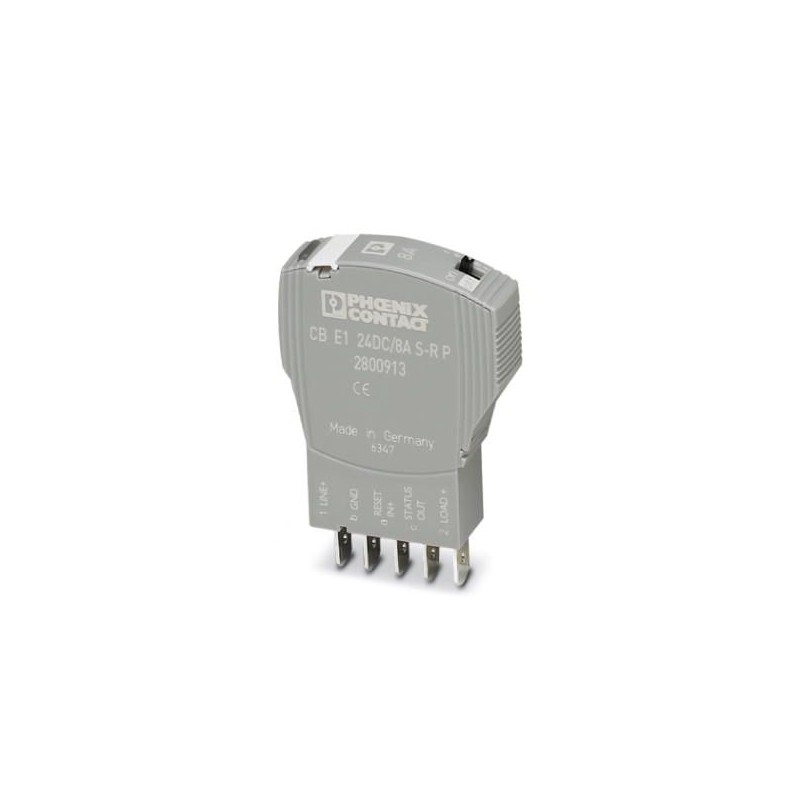

CB E1 24DC/8A S-R P 2800913 PHOENIX CONTACT Elektronischer Geräteschutzschalter
CB E1 24DC/8A S-R P
2800913
PHOENIX_CONTACT
Elektronischer Geräteschutzschalter
Überspannungsschutz
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800913 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | L1 - Schutzschalter |
| Katalogseite | Seite 323 (C-4-2017) |
| GTIN | 4046356691000 |
| Gewicht pro Stück (exklusive Verpackung) | 36,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,400 g |
| Zolltarifnummer | 85362010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Vibration (Betrieb) | 3g (Nach IEC 60068-2-6, Test Fc) |
| Schutzart | IP30 (Betätigungsbereich) |
Allgemein
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Montageart | auf Basiselement |
| Farbe | grau |
| Polzahl | 1 |
| Verschmutzungsgrad | 2 |
| Bauform | Stecker |
Elektrische Daten
| Sicherungstyp | elektronisch |
|---|---|
| Bemessungsstoßspannung | 0,5 kV |
| Betriebsspannung | 24 V DC |
| 18 V DC ... 30 V DC | |
| Nennstrom IN | 8 A |
| Bemessungsisolationsspannung Ui | 30 V (Lastkreis) |
| Aktive Strombegrenzung | typ. 1,25 x IN |
| Ruhestrom I0 | typ. 8 mA (im eingeschalteten Zustand) |
| typ. 11 mA (mit Statusausgang) | |
| Verlustleistung | 1,06 W (im Nennbetrieb) |
| Temperaturderating | 7,2 A (bei 50 °C) |
| Auslöseart | E (elektronisch) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit | max. 30 V DC (Lastkreis) |
| Spannungsfall | 100 mV (bei IN) |
| Abschaltzeit Lastkreis | 100 ms (siehe Zeit/Strom-Kennlinie) |
| Unterspannungsabschaltung Lastkreis | < 14 V (typ. AUS) |
| > 17 V (typ. EIN) | |
| Max. kapazitive Last Lastkreis | 20000 µF |
| Ausgangsspannung Statusausgang | 24 V DC |
| Ausgangsstrom Statusausgang | max. 0,2 A (Kurzschlussfest) |
| Eingangsspannung Reseteingang | 7 V DC ... 30 V DC (Reset mit fallender Flanke) |
| Stromaufnahme Reseteingang | typ. 2,6 mA (bei 24 V DC) |
| Kontaktart des Hilfskontaktes | Plusschaltender Signalausgang |
Normen und Bestimmungen
| Normen/Bestimmungen | UL 2367 UL Recognized |
|---|---|
| UL 508 UL/C-UL Listed | |
| EMV EN 61000-6-3 Störaussendung | |
| EMV EN 61000-6-2 Störfestigkeit |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800913-CB E1 24DC/8A S-R P | 548 Kbytes |
|
