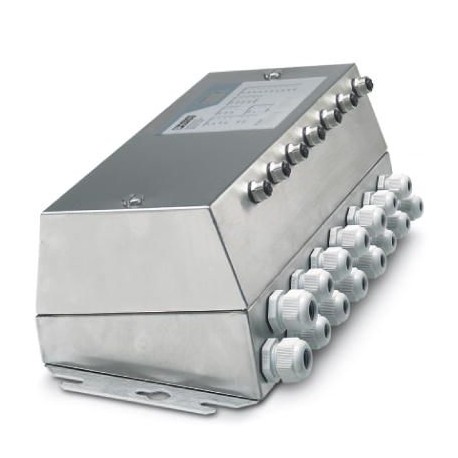

ELR 5011 IP PN 2700745 PHOENIX CONTACT Elektronischer Motorschalter, Modulelektronik ohne Gehäuseunterteil, ..
ELR 5011 IP PN
2700745
PHOENIX_CONTACT
Motorschalter
Automatisierungssoftware
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2700745 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 50 (C-5-2017) |
| GTIN | 4046356632591 |
| Gewicht pro Stück (exklusive Verpackung) | 2.872,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.872,100 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Maße
| Breite | 384 mm |
|---|---|
| Höhe | 182 mm |
| Tiefe | 139 mm |
| Hinweis zu Maßangaben | Modulelektronik ohne Unterteil |
| Bohrlochabstand | 360 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C (keine Betauung) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 0 % ... 85 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 75 % (eine leichte Betauung von kurzer Dauer darf gelegentlich am Außengehäuse auftreten) |
| Luftdruck (Betrieb) | 86 kPa ... 106 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 86 kPa ... 106 kPa (bis zu 2000 m üNN) |
| Schutzart | IP67 nach IEC 60529 |
| Hinweis | Hinweis zum Betrieb Leitungsschutz der Netzzuleitung maximal 25 A, Derating des POWER-COMBICON-Steckverbinders beachten |
Schnittstellen
| Anzahl der Kanäle | 2 |
|---|---|
| Anschlussart | 8-polige RJ45-Buchse am Motorstarter |
| Bezeichnung Anschlussstelle | X30 und X31 |
| Polzahl | 8 |
| Zulässiger Leitungsquerschnitt | max. 0,14 mm² ... 0,22 mm² |
Versorgung der Modulelektronik
| Anschlussart | COMBICON |
|---|---|
| Benennung | Klemmenleiste X13 |
| Polzahl | 3 |
| Zulässiger Leitungsquerschnitt | 1,5 mm² |
| Pg-Verschraubung | Pg11 |
| Versorgungsspannung | 24 V DC (US1 / US2) |
| Versorgungsspannungsbereich | 20 V DC ... 30 V DC (Welligkeit eingeschlossen) |
| Welligkeit | Zulässige Welligkeit 3,6 VSS innerhalb des zulässigen Spannungsbereiches |
| Versorgungsstrom | typ. 0,25 A (bei US1 = 24 V; plus Strom der digitalen Ein-/Ausgänge) |
| Strombelastbarkeit maximal | 10 A |
Netzanschluss
| Benennung | Netzanschluss |
|---|---|
| Anschlussart | POWER-COMBICON mit Silberkontakten |
| Bezeichnung Anschlussstelle | X10 |
| Polzahl | 5 |
| Zulässiger Leitungsquerschnitt | 2,5 mm² ... 4 mm² |
| Pg-Verschraubung | Pg11 |
| Betriebsspannung | 360 V AC ... 550 V AC (Leiterspannung, 50/60 Hz) |
| Strombelastbarkeit maximal | 25 A |
Motorschalter Ausgang
| Anschlussart | POWER-COMBICON |
|---|---|
| Anzahl | 1 |
| Bezeichnung Anschlussstelle | Klemmenleiste X10 |
| Zulässiger Leitungsquerschnitt | 2,5 mm² ... 4 mm² |
| Pg-Verschraubung | Pg16 |
| Betriebsspannung | 360 V AC ... 550 V AC (Leiterspannung, 50/60 Hz) |
| Frequenzbereich | 50 Hz ... 60 Hz (Netzfrequenz) |
| Nennstrombereich | 0,18 A ... 2,4 A |
| Gebrauchskategorie | in Anlehnung an AC 3 |
| Schalthäufigkeit | maximal 5 Schaltspiele pro Minute |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Anzahl der Eingänge | 10 |
| Anschlussart | M12-Steckverbinder |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Polzahl | 5 |
| Eingangsspannung | 24 V DC (US1) |
| Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V (binär "0") |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC (binär "1") |
| Typischer Eingangsstrom je Kanal | ca. 3 mA (bei US1 = 24 V) |
| Filterzeit | 3 ms |
| Sensorversorgung | UINI = US1 minus 1 V 500 mA Kurzschluss-, Überlastschutz |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anzahl der Ausgänge | 4 |
| Anschlussart | M12-Steckverbinder |
| Anschlusstechnik | 2-Leiter |
| Polzahl | 5 |
| Ausgangsstrom | max. 500 mA (je Kanal) |
| Minimale Ausgangsspannung bei Nennstrom | US2 minus 1 V |
| Schutzbenennung | elektronischer Kurzschluss/Überlastschutz, Freilaufdiode |
Allgemein
| Gehäusematerial | |
|---|---|
| Montageart | Wandmontage |
| Nettogewicht | 2872,1 g |
| Hinweis zu Gewichtsangaben | Modulelektronik ohne Unterteil |
| Hinweis | Hinweis zum Betrieb Leitungsschutz der Netzzuleitung maximal 25 A, Derating des POWER-COMBICON-Steckverbinders beachten |
| Hinweis zum Betrieb Zulässige Netzform TN-Netz, TT-Netz, IT-Netz auf Anfrage |
Normen und Bestimmungen
| Luft- und Kriechstrecken | gemäß EN 50178: 1998 |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Mechanische Prüfungen | Schock nach EN 60068-2-27/IEC 60068-2-27 10g, Beurteilungskriterium 1 |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 2g, Beurteilungskriterium 1 | |
| Schutzklasse | I, EN 50178 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250201eCl@ss 4.127250201eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
