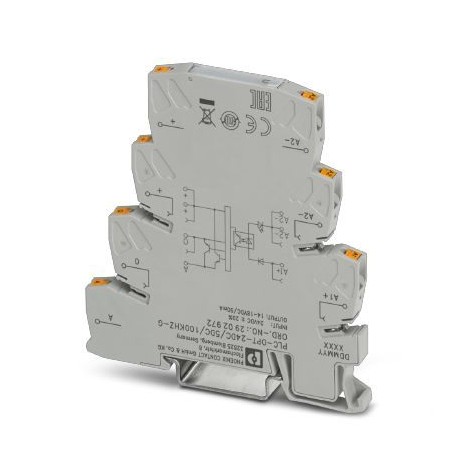

PLC-OPT- 24DC/ 5DC/100KHZ-G 2902972 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-G.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OPT- 24DC/ 5DC/100KHZ-G 2902972 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-G..

PLC-OPT- 24DC/ 5DC/100KHZ-G

2902972

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-Gegentakt, Übertragungsfrequenz: 100 kHz, mit Leuchtanzeige und Schutzbeschaltung im Ein- und Ausgangskreis, Eingang: 24 V DC, Ausgang: 4 - 18 V DC/50 mA

Mehr Infos


INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$37.54
4+$35.19
8+$34.33
11+$34.00
15+$33.70
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe86 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 75 °C
SchutzartIP20

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN< 0,4
Schaltschwelle "1"-Signal bezogen auf UN> 0,8
Typischer Eingangsstrom bei UN8 mA
Einschaltzeit typisch1 µs
Ausschaltzeit typisch2 µs
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Überspannungsbegrenzung> 33 V
Übertragungsfrequenz100 kHz

Ausgangsdaten

BenennungAusgangsdaten
Ausgangsspannungsbereich4 V DC ... 18 V DC
Grenzdauerstrom50 mA
Ruhestrom8,5 mA
Überspannungsbegrenzung> 35 V
Spannungsabfall bei max. Grenzdauerstrom< 1,2 V
Ausgangsschaltung3-Leiter Gegentakt, massegebunden
SchutzbenennungVerpolschutz
Überspannungsschutz

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kVeff (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
Bemessungsstoßspannung / Isolierung0,5 kV / Basisisolierung
Bemessungsisolationsspannung50 V DC
Verschmutzungsgrad2
ÜberspannungskategorieII
