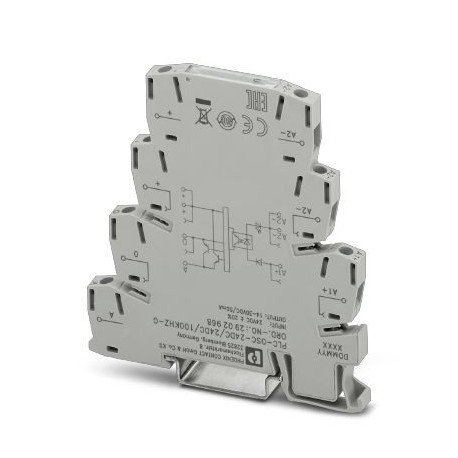

PLC-OSC- 24DC/ 24DC/100KHZ-G 2902968 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC- 24DC/ 24DC/100KHZ-G 2902968 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-..

PLC-OSC- 24DC/ 24DC/100KHZ-G

2902968

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-Gegentakt, Übertragungsfrequenz: 100 kHz, mit Leuchtanzeige und Schutzbeschaltung im Ein- und Ausgangskreis, Eingang: 24 V DC, Ausgang: 14 - 30 V DC/50 mA

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$57.41
4+$53.82
8+$52.51
11+$52.00
15+$51.54
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe86 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 75 °C
SchutzartIP20

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN< 0,4
Schaltschwelle "1"-Signal bezogen auf UN> 0,8
Typischer Eingangsstrom bei UN8 mA
Einschaltzeit typisch1 µs
Ausschaltzeit typisch2 µs
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Überspannungsbegrenzung> 33 V
Übertragungsfrequenz100 kHz

Ausgangsdaten

BenennungAusgangsdaten
Ausgangsspannungsbereich14 V DC ... 30 V DC
Grenzdauerstrom50 mA
Ruhestrom15 mA
Überspannungsbegrenzung> 35 V
Spannungsabfall bei max. Grenzdauerstrom< 2,2 V
Ausgangsschaltung3-Leiter Gegentakt, massegebunden
SchutzbenennungVerpolschutz
Überspannungsschutz

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kVeff (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
Bemessungsstoßspannung / Isolierung0,5 kV / Basisisolierung
Bemessungsisolationsspannung50 V DC
Verschmutzungsgrad2
ÜberspannungskategorieII

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2902968-PLC-OSC- 24DC/ 24DC/100KHZ-GEnglish106 KbytesPHOENIX CONTACT-2902968-PLC-OSC- 24DC/ 24DC/100KHZ-G
