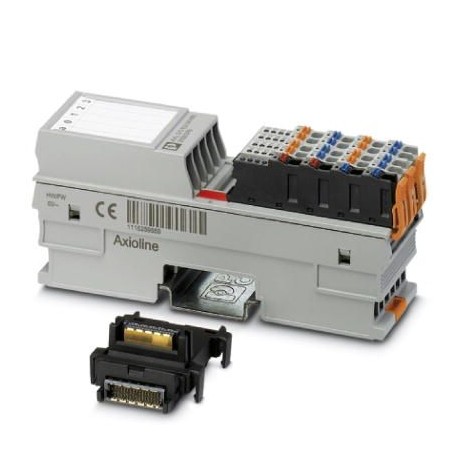

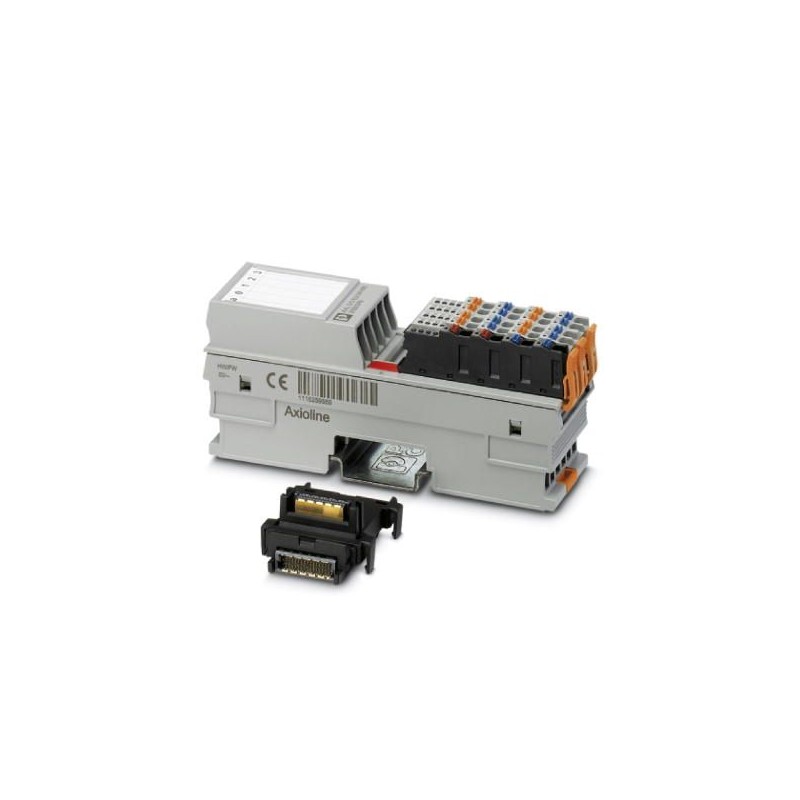

AXL F DO8/2 2A 1H 2688381 PHOENIX CONTACT I/O-Modul
AXL F DO8/2 2A 1H
2688381
PHOENIX_CONTACT
I/O-Modul
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2688381 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 108 (C-6-2017) |
| GTIN | 4046356606479 |
| Gewicht pro Stück (exklusive Verpackung) | 189,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 189,600 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Breite | 35 mm |
| Höhe | 126,1 mm |
| Tiefe | 54 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Anschlussdaten
| Benennung | Axioline F-Stecker |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 189 g |
| Hinweis zu Gewichtsangaben | mit Steckern und Bussockelmodul |
Schnittstellen
| Benennung | Axioline F-Lokalbus |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
Axioline Potenziale
| Benennung | Versorgung des Axioline F-Lokalbusses (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromaufnahme | max. 150 mA |
| Leistungsaufnahme | max. 750 mW |
| Benennung | Einspeisung für digitale Ausgabemodule (UO) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 16 A (extern absichern; Falls der Summenstrom 8 A übersteigt, schließen Sie die Versorgung am Einspeisestecker parallel über beide Klemmpunkte an!) |
| Leistungsaufnahme | max. 480 W (davon 625 mW interne Verluste) |
| Schutzbenennung | Überspannungsschutz Versorgungsspannung |
| Verpolschutz Versorgungsspannung | |
| Absicherung | max. 16 A (Verpolschutz bis 5 A) |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Anschlusstechnik | 2-Leiter |
| Anzahl der Ausgänge | 8 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz der Ausgänge |
| Ausgangsspannung | 24 V |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 2 A |
| Maximaler Ausgangsstrom je Modul | 16 A (extern absichern) |
| Nennlast induktiv | max. 48 VA (1,2 H, 12 Ω, bei Nennspannung) |
| Nennlast Lampen | max. 48 W (bei Nennspannung) |
| Nennlast ohmsch | max. 48 W (12 Ω, bei Nennspannung) |
Potenzialtrennung
| Prüfstrecke | 5-V-Versorgung (Logik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung (Logik) / Funktionserde 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 30g | |
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
