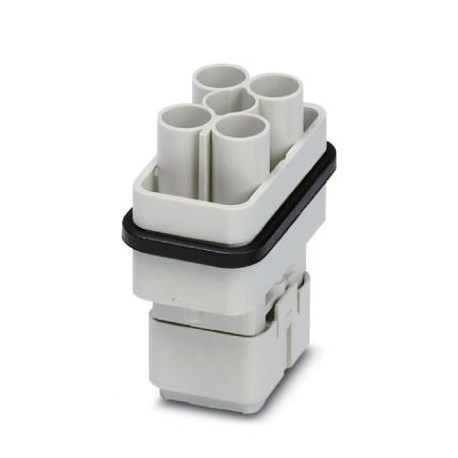

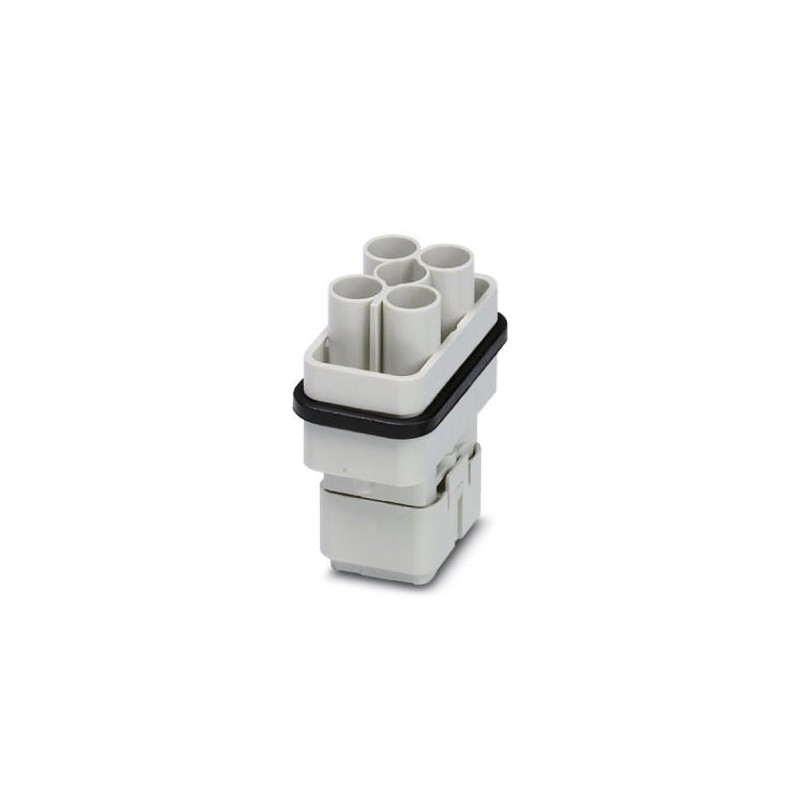

HC-COM- 4/2-ESTC 1408504 PHOENIX CONTACT Kontakteinsatz
HC-COM- 4/2-ESTC
1408504
PHOENIX_CONTACT
2
Kontakteinsatz
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1408504 |
|---|---|
| Verpackungseinheit | 2 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Mindestbestellmenge | 2 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 649 (C-2-2017) |
| GTIN | 4046356618212 |
| Gewicht pro Stück (exklusive Verpackung) | 21,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 21,380 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | CN (China) |
Allgemein
| Hinweis | Für Crimpkontakte CK4,0-ED..(Leistungskreis), CK1,6-ED... (Steuerkreis) |
|---|---|
| Anschlusstechnik | Crimpanschluss (Signalkontakte) |
| Crimpanschluss (Leistungskontakte) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 4+2+PE |
| Anzahl Leistungskontakte | 4 |
| Anzahl Steuerkontakte | 2 |
| Steckzyklen | ≥ 500 |
| Baugröße | COM |
| Kontaktnummerierung | 1 - 4 |
| Anschlussquerschnitt | 0,14 mm² ... 2,5 mm² (Steuerkontakte) |
| 1,5 mm² ... 6 mm² (Leistungskontakte) | |
| Anschlussquerschnitt AWG | 16 ... 10 (Leistungskontakte) |
| 26 ... 14 (Steuerkontakte) | |
| Abisolierlänge der Einzelader | 9 mm (Leistungskreis 1,5 mm² ... 2,5 mm²) |
| 9,6 mm (Leistungskreis 4 mm² - 6 mm²) | |
| 8 mm (Steuerkreis) | |
| 6 mm (Steuerkreis 2,5 mm²) | |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (einschließlich Kontakterwärmung) |
|---|
Materialangaben
| Material Dichtung | NBR |
|---|---|
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag (alternativ Au) |
| Material Kontaktoberfläche, Leistungskontakt | Ag |
| Material Kontaktoberfläche, Steuerkontakt | Ag (alternativ Au) |
| Material Kontaktträger | PC |
Elektrische Kennwerte
| Bemessungsspannung Leistungskontakte | 400/690 V |
|---|---|
| Bemessungsspannung (III/3) | 250 V (Steuerkontakte) |
| 400 V (Leistungskontakte Phase- Erde) | |
| 690 V (Leistungskontakte Phase-Phase) | |
| Bemessungsstoßspannung | 6 kV (Leistungskontakte Phase-Phase) |
| 4 kV (Steuerkontakte) | |
| Bemessungsstrom | 40 A (Leistungskontakte) |
| 10 A (Steuerkontakte) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1408504-HC-COM- 4/2-ESTC | 129 Kbytes |
|
