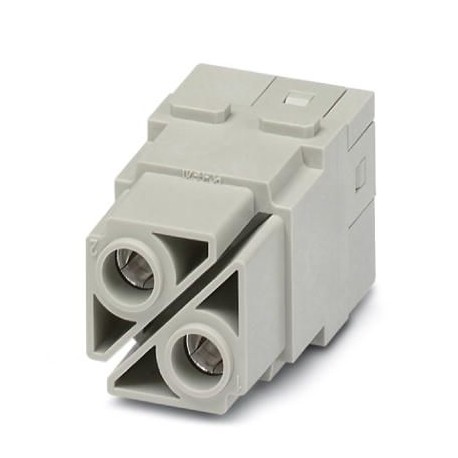

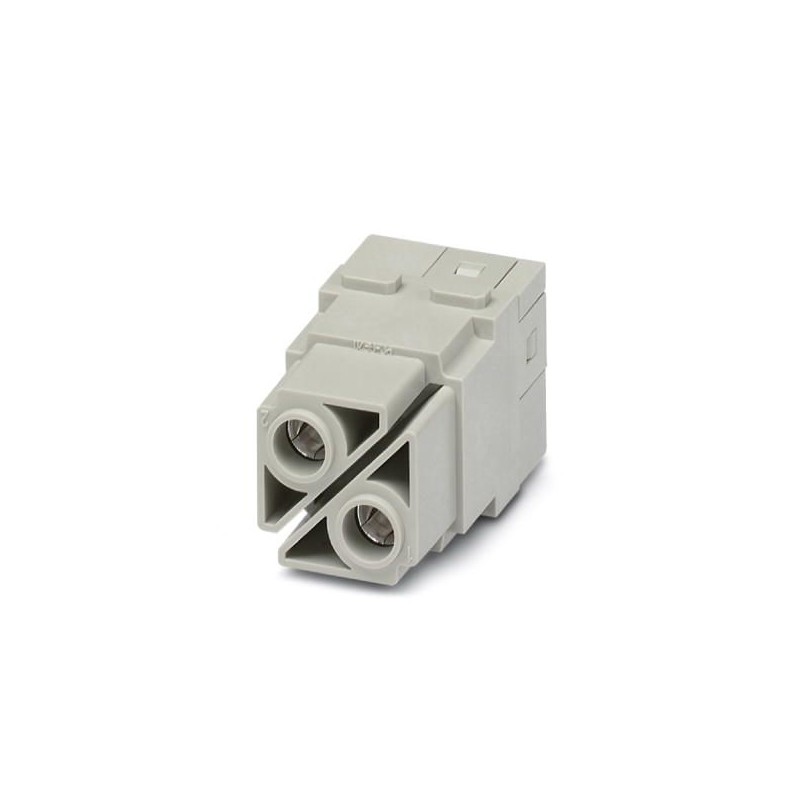

HEAVYCON Kontakteinsatzmodul, Buchse, 2-polig bis 100 A, Axialschraubanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$44.06
5+$40.73
10+$39.73
15+$39.23
20+$38.92
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse HC-B6 bis B48 (Gehäusehöhe min. 72 mm), Gelenkhalterahmen HC-M-MHR... erforderlich, Axialanschluss für 4 mm Innensechskantschlüssel
Bemessungsspannung (III/3)1000 V
Bemessungsstrom100 A
Bemessungsstoßspannung8 kV
Polzahl2

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt16 mm² ... 35 mm² (Die Querschnittsangabe gezieht sich auf den geometrischen Querschnitt der eingesetzten Leitung)
Anschlussquerschnitt AWG4 ... 2
Abisolierlänge der Einzelader13 mm
Anzugsdrehmoment6 Nm (16 mm² )
7 Nm (25 mm²)
8 Nm (35 mm²)
Aderdurchmesser inkl. Isolation11,4 mm
InnensechskantSW 4
Steckzyklen≥ 500
Minimale Gehäusehöhe72 mm

Allgemein

SerieHC-M-HS
Anzahl der Modulplätze2
AnschlusstechnikAxialschraubanschluss
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
MontagehinweisHC-Gehäuse h >= 72 mm einsetzen. Anschluss der Adern mit 4 mm, Innensechskantschlüssel.Axialschraubanschluss nur für flexible Adern.Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.
Hinweis zur Axialanschlusstechnik Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung.Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen.Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. Bsp Klasse 6 Leitungen) sind vor Einsatz zu prüfen.Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet.

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPC
