> >>HC-M-25-MOD-BU 1605005 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 25-polig., Crimpanschluss
Vorheriges Produkt Nächstes Produkt

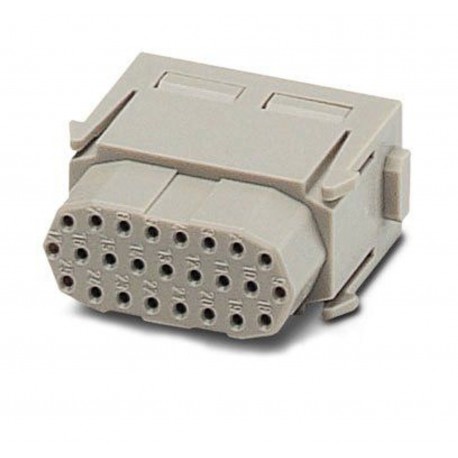

HC-M-25-MOD-BU 1605005 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 25-polig., Crimpanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-25-MOD-BU 1605005 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 25-polig., Crimpanschluss

HC-M-25-MOD-BU

1605005

PHOENIX_CONTACT

2

HEAVYCON Kontakteinsatz-Modul, weiblich, 25-polig., Crimpanschluss

Mehr Infos


Industrielle Steckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Gehen Sie zum alternativen Produkt: HC-M-25-CT-F 1414375

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich, Crimpkontakte VS-...CD-1,0... (Crimpkontakte nicht im Lieferumfang)
Bemessungsspannung (III/3)50 V
Bemessungsstrom4 A
Bemessungsstoßspannung0,8 kV
Polzahl25

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt0,08 mm² ... 0,5 mm²
Anschlussquerschnitt AWG28 ... 20
Abisolierlänge der Einzelader4,2 mm
Steckzyklen≥ 500

Allgemein

SerieHC-M-25
Anzahl der Modulplätze1
AnschlusstechnikCrimpanschluss
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
MontagehinweisGehäusehöhe >= 52 mm.
Steckverbindungen dürfen nur last-/ spannungslos betätigt werden. Es wird die Verwendung der Kodierstifte HC-CST (1676857) und Kodierbuchsen HC-CBU (1676860) vorgeschrieben.

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAu
Material KontaktträgerPC

Normen und Bestimmungen

Anschluss gemäß NormUL
Brennbarkeitsklasse nach UL 94V0

eCl@ss

eCl@ss 4.027140816
eCl@ss 4.127140816
eCl@ss 5.027143424
eCl@ss 5.127143424
eCl@ss 6.027143424
eCl@ss 7.027440209
eCl@ss 8.027440207

ETIM

ETIM 2.0EC000438
ETIM 3.0EC000438
ETIM 4.0EC000438
ETIM 5.0EC000438

UNSPSC

UNSPSC 6.0130211923
UNSPSC 7.090139121522
UNSPSC 1139121522
UNSPSC 12.0139121522
UNSPSC 13.239121522

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf 57 Mbytes
PHOENIX CONTACT-1605005-HC-M-25-MOD-BU 120 Kbytes PHOENIX CONTACT-1605005-HC-M-25-MOD-BU
