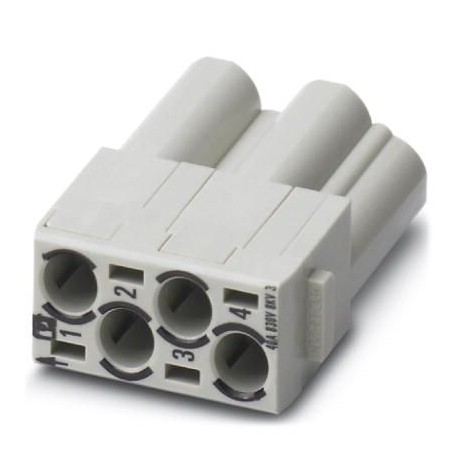

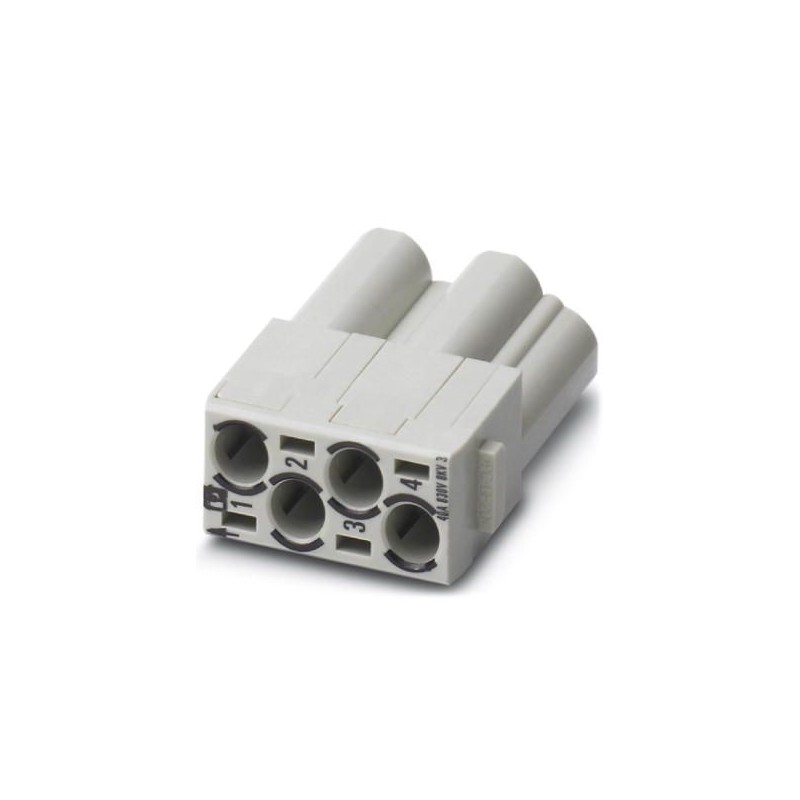

HC-M-04-MOD-STC 1585618 PHOENIX CONTACT Kontakteinsatzmodul
HC-M-04-MOD-STC
1585618
PHOENIX_CONTACT
2
Kontakteinsatzmodul
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1585618 |
|---|---|
| Verpackungseinheit | 2 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Mindestbestellmenge | 2 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 555 (C-4-2015) |
| GTIN | 4046356290036 |
| Gewicht pro Stück (exklusive Verpackung) | 12,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 13,300 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 830 V |
|---|---|
| Bemessungsstrom | 40 A |
| Bemessungsstoßspannung | 8 kV |
| Steckgesicht | 4 |
Mechanische Kennwerte
| Anschlussquerschnitt | 1,5 mm² ... 6 mm² |
|---|---|
| Anschlussquerschnitt AWG | 16 ... 10 |
| Abisolierlänge der Einzelader | 9 mm (für 1,5 ... 2,5 mm²) |
| 9,6 mm (4 mm² ... 6 mm²) | |
| Kontaktdurchmesser | 4 mm |
| Steckzyklen | ≥ 500 |
Allgemein
| Hinweis | Für HEAVYCON-Gehäuse HC-B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich, Crimpanschluss (Crimpkontakte nicht im Lieferumfang) |
|---|---|
| Serie | HC-M-04 |
| Anzahl der Modulplätze | 1 |
| Anschlusstechnik | Crimpanschluss |
| Kontakttyp | gedreht |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Montagehinweis | Für Gehäusehöhen ≥ 52 mm. Steckverbindungen dürfen nur last-/ spannungslos betätigt werden. |
| Das Modul kann nicht gleichzeitig mit dem Schutzdeckel HC-B..-TMB-SD-IP65 und HC-B..-TMS-SD-IP65 eingesetzt werden. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1585618-HC-M-04-MOD-STC | 115 Kbytes |
|
