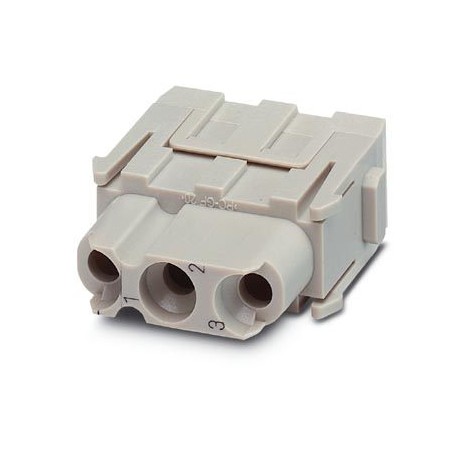

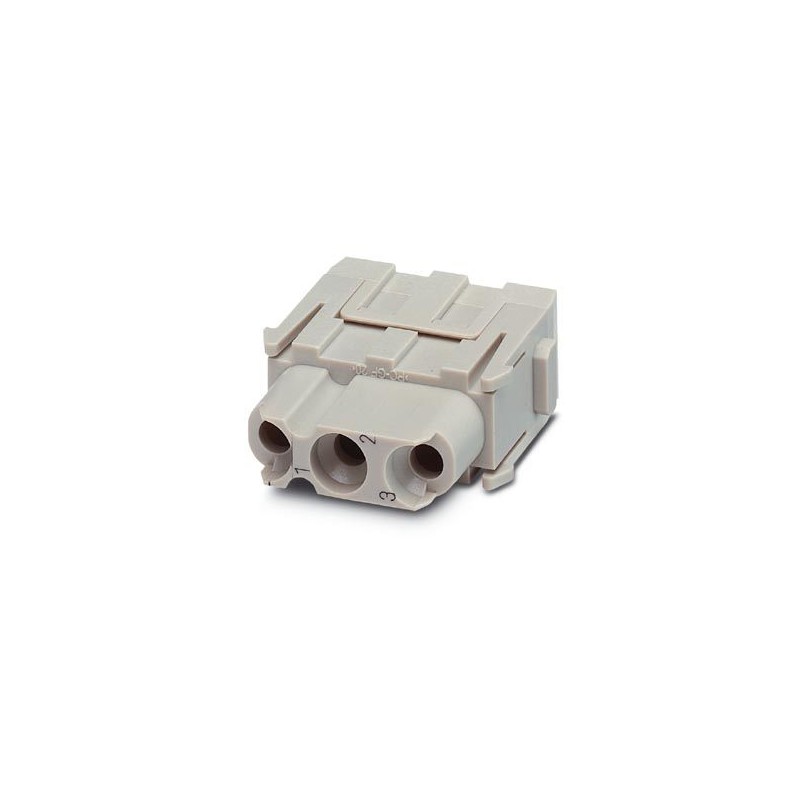

HC-M-03-MOD-BUC 1645972 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 3-Pos., Für Crimp-Verbindun.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-03-MOD-BUC 1645972 PHOENIX CONTACT HEAVYCON Kontakteinsatz-Modul, weiblich, 3-Pos., Für Crimp-Verbindun..

HC-M-03-MOD-BUC

1645972

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

HEAVYCON Kontakteinsatz-Modul, weiblich, 3-Pos., Für Crimp-Verbindung, ohne Crimpkontakte

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
2+$5.93
40+$4.97
78+$4.85
116+$4.79
156+$4.74
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse der Bauform B6 ... B48, Gelenkhalterahmen HC-M-MHR... und Crimpkontakte CK4,0... erforderlich. Crimpkontakte sind nicht im Lieferunmfang enthalten.
Bemessungsspannung (III/3)500 V
Bemessungsstrom40 A
Bemessungsstoßspannung6 kV
Polzahl3

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt1,5 mm² ... 10 mm²
Anschlussquerschnitt AWG16 ... 8
Abisolierlänge der Einzelader9 mm (für 1,5 ... 2,5 mm²)
9,6 mm (4 mm² ... 6 mm²)
15 mm (10 mm²)
15 mm (für Leiter >= 5 mm Durchmesser)
18 mm (für Leiter >= 6,4 mm Durchmesser)
Leitungsaußendurchmesser7,5 mm
Aderdurchmesser inkl. Isolation7,5 mm
Steckzyklen≥ 500

Allgemein

SerieHC-M-03
Anzahl der Modulplätze1
AnschlusstechnikCrimpanschluss
Anschluss gemäß NormIEC / EN
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
MontagehinweisGehäusehöhe ≥ 52 mm.
Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.
Für die Demontage der Crimpkontakte ist das Werkzeug CK4,0-EWZ (Art-Nr. 1662735) notwendig.
An jeder "C"-Kontaktkammer ist die Position der Kontakthaltefedern mit 2 schwarzen Markierungen auf der Anschlussseite gekennzeichnet. Das Werkzeug wird von der Anschlussseite her lageorientiert über den Kontakt geschoben, so dass es beide Haltefedern berührt. Dann bis zum Anschlag einsetzen. Das eingesetzte Werkzeug nicht drehen. Den Leiter zusammen mit dem Werkzeug von der Anschlussseite aus dem Isolierkörper ziehen.

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPC

Normen und Bestimmungen

Anschluss gemäß NormIEC / EN
UL
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027140816
[email protected] 4.127140816
[email protected] 5.027143424
[email protected] 5.127143424
[email protected] 6.027143424
[email protected] 7.027440209
[email protected] 8.027440207

ETIM

ETIM 3.0EC000438
ETIM 4.0EC000438
ETIM 5.0EC000438

UNSPSC

UNSPSC 6.0130211923
UNSPSC 7.090139121522
UNSPSC 1139121522
UNSPSC 12.0139121522
UNSPSC 13.239121522
