HC-M-03/04-MOD-STC 1585799 PHOENIX CONTACT HEAVYCON Kontakteinsatzmodul, berührgeschützte Stifte, 3 Leistung.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-03/04-MOD-STC 1585799 PHOENIX CONTACT HEAVYCON Kontakteinsatzmodul, berührgeschützte Stifte, 3 Leistung..

HC-M-03/04-MOD-STC

1585799

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

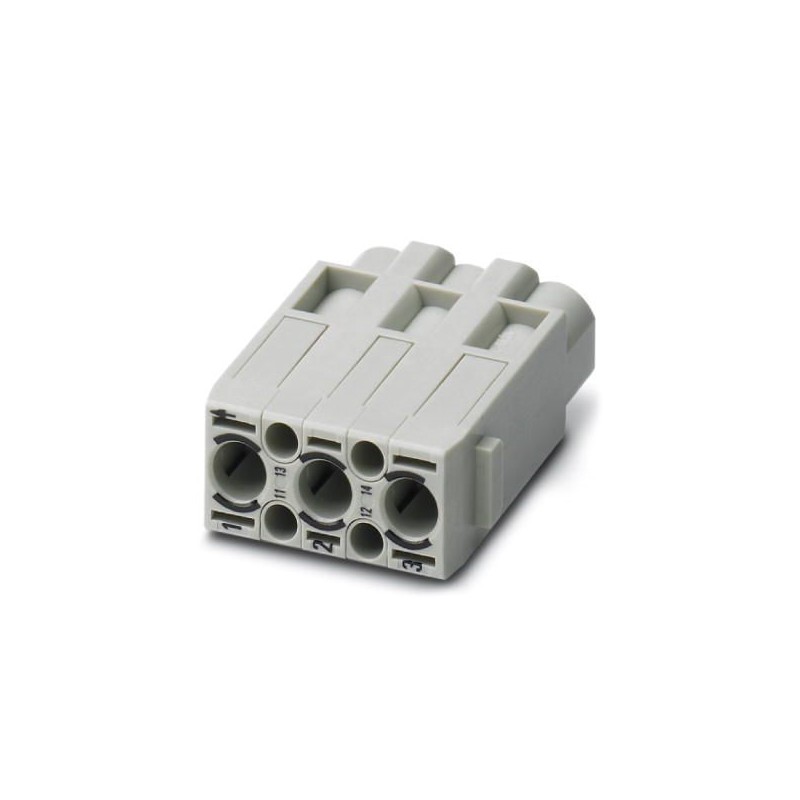

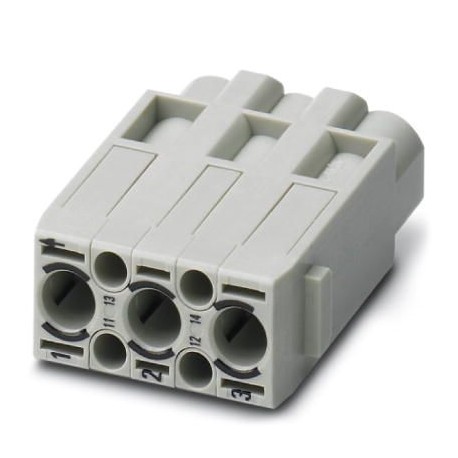

HEAVYCON Kontakteinsatzmodul, berührgeschützte Stifte, 3 Leistungskontakte / 4 Steuerkontakte, Crimpanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
2+$6.45
38+$5.44
74+$5.31
110+$5.25
146+$5.20
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse HC-B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich, Crimpanschluss, Leistungskontakte: CK 4,0-ED..., Steuerkontakte: CK 1,6-ED... (Crimpkontakte nicht im Lieferumfang)
Bemessungsspannung (III/3)830 V (Leistungskontakte)
830 V (Steuerkontakte)
Bemessungsstrom40 A (Leistungskontakte)
10 A (Steuerkontakte)
Bemessungsstoßspannung8 kV (Leistungskontakte)
8 kV (Steuerkontakte)

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt1,5 mm² ... 6 mm² (Leistungskontakte)
0,14 mm² ... 2,5 mm² (Steuerkontakte)
Anschlussquerschnitt AWG16 ... 10 (Leistungskontakte)
26 ... 14 (Steuerkontakte)
Abisolierlänge der Einzelader9 mm (9,6 mm (4-6 mm²))
8 mm (6 mm (2,5 mm²))
Aderdurchmesser inkl. Isolation5 mm (bei Leistungskontakten)
Steckzyklen≥ 500

Allgemein

SerieHC-M-03/04
Anzahl der Modulplätze1
AnschlusstechnikCrimpanschluss (Leistungskontakte)
Crimpanschluss (Steuerkontakte)
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
MontagehinweisFür Gehäusehöhen ≥ 52 mm. Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.
Das Modul kann nicht gleichzeitig mit dem Schutzdeckel HC-B...-TMB-SD-IP65 und HC-B...-TMS-SD-IP65 eingesetzt werden. Nicht für die LWL-Kontakte CK1,6-ED-...POF geeignet.

Materialangaben

Material KontaktKupferlegierung
Material KontaktträgerPC

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1585799-HC-M-03/04-MOD-STCEnglish118 KbytesPHOENIX CONTACT-1585799-HC-M-03/04-MOD-STC
