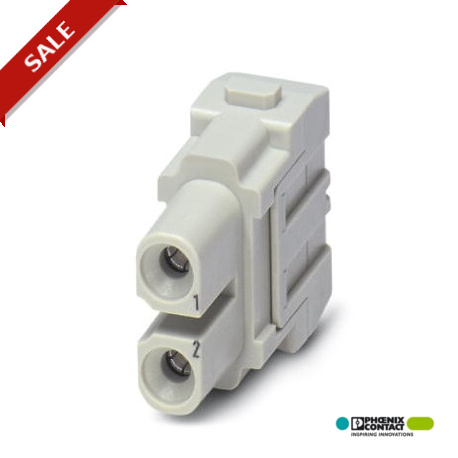

HC-M-02-MOD-BU 1679359 PHOENIX CONTACT HEAVYCON Kontakteinsatzmodul, Buchse, 2-polig, Axialschraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-02-MOD-BU 1679359 PHOENIX CONTACT HEAVYCON Kontakteinsatzmodul, Buchse, 2-polig, Axialschraubanschluss

HC-M-02-MOD-BU

1679359

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

HEAVYCON Kontakteinsatzmodul, Buchse, 2-polig, Axialschraubanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
2+$16.92
14+$15.34
28+$14.97
40+$14.81
54+$14.69
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Elektrische Kennwerte

HinweisFür HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich
Bemessungsspannung (III/3)1000 V
Bemessungsstrom40 A
Bemessungsstoßspannung8 kV
Polzahl2

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Mechanische Kennwerte

Anschlussquerschnitt2,5 mm² ... 8 mm² (Die Querschnittsangabe gezieht sich auf den geometrischen Querschnitt der eingesetzten Leitung)
Anschlussquerschnitt AWG12 ... 10
Abisolierlänge der Einzelader8 mm +1 (für 6 mm²)
5 mm +1 (für 2,5 mm² ... 4 mm²)
11 mm +1 (für 8 mm²)
Anzugsdrehmoment1,5 Nm (2,5 - 4 mm²)
2 Nm (6 -8 mm²)
Aderdurchmesser inkl. Isolation6 mm (6 mm²)
10,5 mm (8 mm²)
4 mm (2,5 mm² ... 4 mm²)
InnensechskantSW 2
Steckzyklen≥ 500

Allgemein

SerieHC-M-02
Anzahl der Modulplätze1
AnschlusstechnikAxialschraubanschluss
Anschluss gemäß NormIEC / EN
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad3
ÜberspannungskategorieIII
Montagehinweis- Anschluss der Adern mit 2 mm Innensechskantschlüssel.- Gehäusehöhe ≥ 52mm.- Axialschraubanschluss nur für flexible Adern.- Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.
Hinweis zur Axialanschlusstechnik: Nur für flexible Adern. Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung.Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen.Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. B. Klasse 6 Leitungen) sind vor Einsatz zu prüfen.Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. Zur Vermeidung von Beschädigungen am Kontakt ist die Ader / die Leitung in einem angemessenen Abstand zur Anschlussstelle mechanisch abzufangen (z. B. bei Einsatz in einem Blechausschnitt). Hinweise zur fachgerechten Ausführung bietet die DIN VDE 0100-520:2003-06.

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPC
