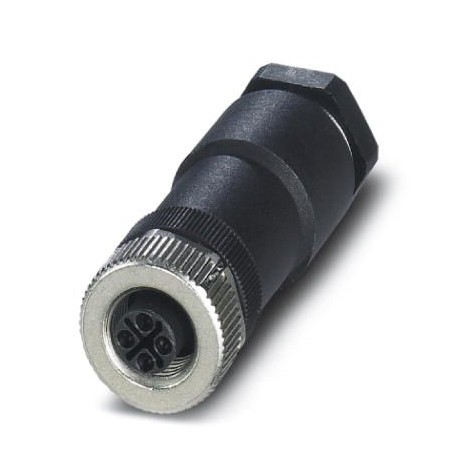

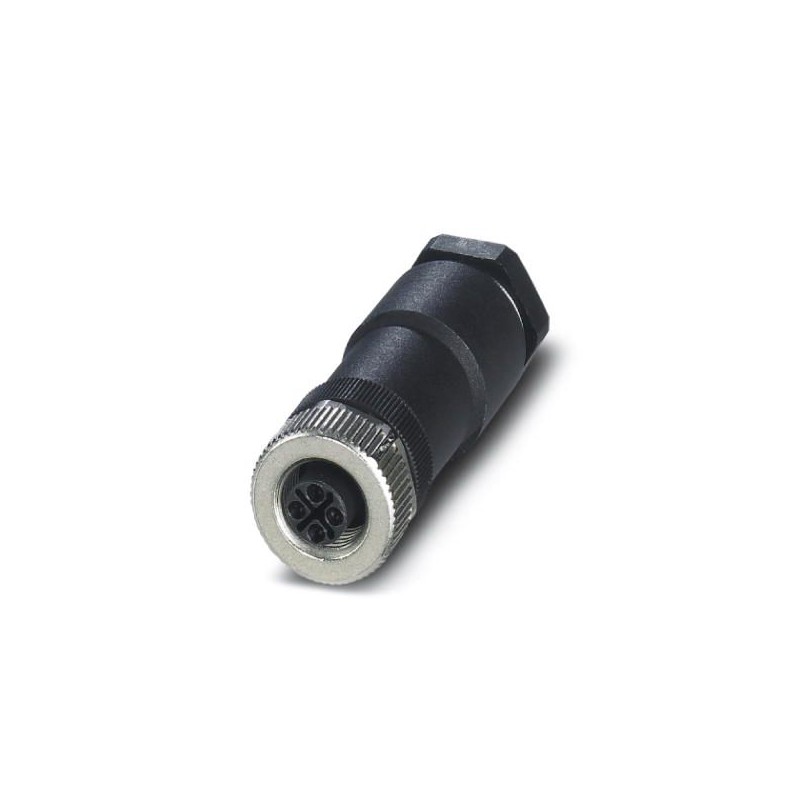

SACC-M12FSS-3PECON-PG11-M 1404642 PHOENIX CONTACT Power-Steckverbinder
SACC-M12FSS-3PECON-PG11-M
1404642
PHOENIX_CONTACT
Power-Steckverbinder
Sensoren > Sensor-Aktor-Steckverbinder
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1404642 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 286 (C-2-2017) |
| GTIN | 4046356707732 |
| Gewicht pro Stück (exklusive Verpackung) | 28,610 g |
| Gewicht pro Stück (inklusive Verpackung) | 28,650 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Schlüsselweite Überwurfmutter | 19 mm |
|---|---|
| Gehäusedurchmesser | 20 mm |
| Länge | 60,4 mm |
| Leitungsaußendurchmesser | 8 mm ... 10 mm |
| Abisolierlänge der Ummantelung | 20 mm |
| Abisolierlänge der Einzelader | 5 mm |
Allgemein
| Hinweis | Leitungsmantel 21 mm abisolieren, Aderisolation 6 mm abisolieren, Aderendhülse aufcrimpen, anschließend diese auf 5 mm kürzen. Länge der Ader mit gekürzter Aderendhülse 20 mm. Adern anschließen und die Befestigungsschrauben mit 0,2 Nm anziehen. |
|---|---|
| Bemessungsstrom bei 40 °C | 12 A (bei Verwendung von Leitern 1,5 mm²) |
| 12 A (bei 40 °C) | |
| Bemessungsspannung | 630 V AC |
| Polzahl | 4 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | > 10 GΩ |
| Kodierung | S - Power |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-111 |
| Statusanzeige | Nein |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt | 0,75 mm² ... 1,5 mm² (ohne Aderendhülse) |
| 0,75 mm² ... 1,5 mm² (mit Aderendhülse) | |
| 0,75 mm² ... 1,5 mm² (starr) | |
| Leiterquerschnitt AWG | 18 ... 16 (ohne Aderendhülse) |
| 18 ... 16 (mit Aderendhülse) | |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| 1,5 Nm ... 2 Nm (Druckschraube mit Tüllengehäuse) | |
| 0,4 Nm (Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben) | |
| 0,2 Nm (Schraubklemmen) | |
| Montagehinweis | Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA |
| Material Griffkörper | PA |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | Viton (M12-Buchse) |
| NBR (Kabelklemmung) |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-111 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404642-SACC-M12FSS-3PECON-PG11-M | 114 Kbytes |
|
