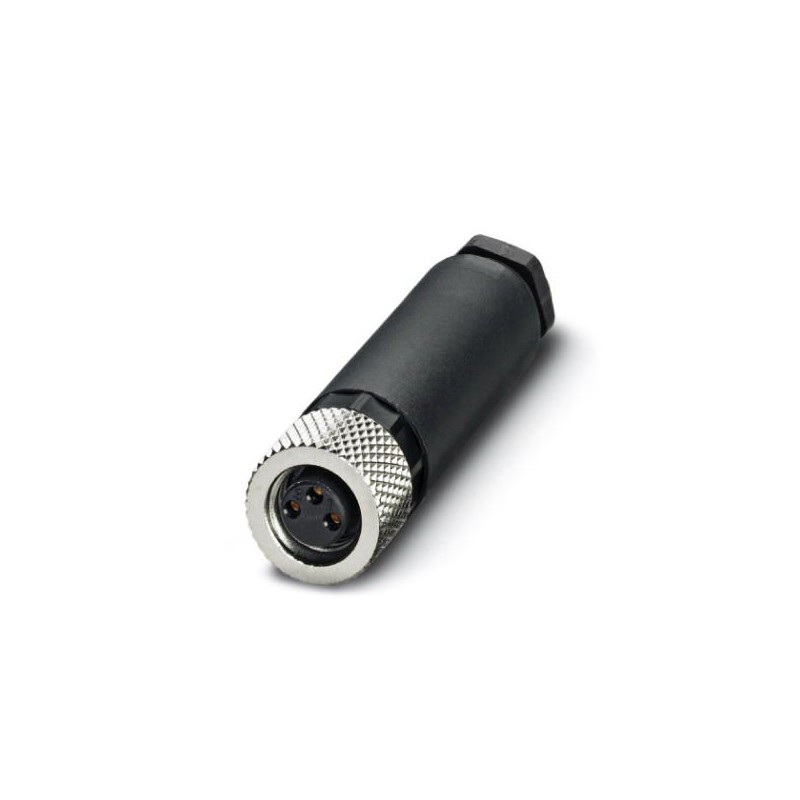

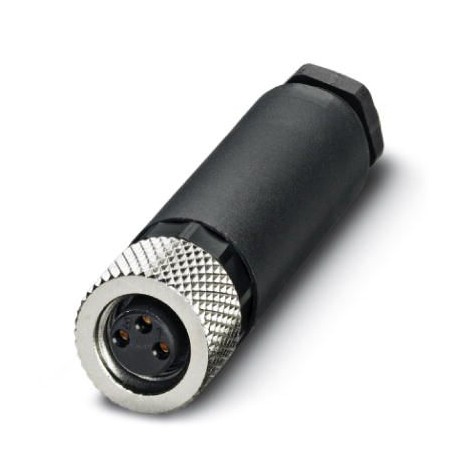

SACC-M 8FS-3CON-M-SW 1506888 PHOENIX CONTACT Steckverbinder
SACC-M 8FS-3CON-M-SW
1506888
PHOENIX_CONTACT
Steckverbinder
Stecker, Universal, 3-polig, gerade Anschlussbuchse M8, Codierung: A, Verschraubung, Rändelmaterial: Messing, vernickelt, Kabelaußendurchmesser 3,5 mm ... 5 Millimeter
Sensoren > Sensor-Aktor-Steckverbinder
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1506888 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 15 (C-2-2017) |
| GTIN | 4017918881214 |
| Gewicht pro Stück (exklusive Verpackung) | 11,010 g |
| Gewicht pro Stück (inklusive Verpackung) | 11,010 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Gehäusedurchmesser | 12 mm |
|---|---|
| Länge | 45 mm |
| Leitungsaußendurchmesser | 3,5 mm ... 5 mm |
| Abisolierlänge der Ummantelung | 12 mm |
| Abisolierlänge der Einzelader | 4 mm |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 3 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M8-Steckverbinder IEC 61076-2-104 |
| Statusanzeige | Nein |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt | 0,14 mm² ... 0,5 mm² (ohne Aderendhülse) |
| 0,14 mm² ... 0,5 mm² (mit Aderendhülse) | |
| 0,14 mm² ... 0,5 mm² (starr) | |
| Leiterquerschnitt AWG | 26 ... 20 (ohne Aderendhülse) |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,2 Nm (M8-Rändel) |
| 0,5 Nm (Steckereinsatz mit Tüllengehäuse) | |
| 0,3 Nm ... 0,4 Nm (Druckschraube bei Leitungsaußendurchmesser 3 mm ... 4 mm) | |
| 0,8 Nm ... 1 Nm (Druckschraube bei Leitungsaußendurchmesser 4 mm ... 5 mm) | |
| 0,1 Nm (Schraubklemmen) | |
| Montagehinweis | Die Adern können sowohl mit Aderendhülsen (ohne Isolation) als auch ohne Aderendhülsen angeschlossen werden |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA |
| Material Griffkörper | PBT |
| Material Rändel | Messing, vernickelt |
| Material Dichtung | NBR |
Normen und Bestimmungen
| Normbezeichnung | M8-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-104 |
| Brennbarkeitsklasse nach UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1506888-SACC-M 8FS-3CON-M-SW | 105 Kbytes |
|
