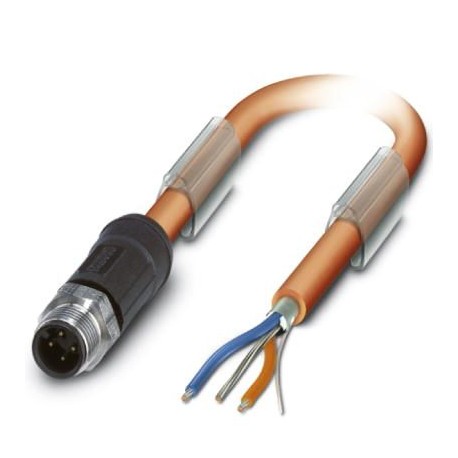

SAC-4P-M12MS/ 5,0-960 VA 1431186 PHOENIX CONTACT Bussystem-Kabel
SAC-4P-M12MS/ 5,0-960 VA
1431186
PHOENIX_CONTACT
Bussystem-Kabel
Kabel/Leitungen unkonfektioniert > Datenkabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1431186 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 435 (C-2-2017) |
| GTIN | 4046356431668 |
| Gewicht pro Stück (exklusive Verpackung) | 345,250 g |
| Gewicht pro Stück (inklusive Verpackung) | 345,250 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Allgemein
| Hinweis | Weitere Produkte mit variablem Leitungstyp und variabler Leitungslänge finden Sie im Abschnitt Zubehör |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 3 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | FOUNDATION Fieldbus, 31,25 kBit/s |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Edelstahl |
| Material Dichtung | NBR |
Leitung
| Kabeltyp | FOUNDATION Fieldbus orange |
|---|---|
| Kabeltyp (Kurzzeichen) | 960 |
| Kabelaufbau | 2xAWG18/7 + 1xAWG20/7 |
| Leiterquerschnitt | 2x 0,75 mm² (Signalleitung) |
| 1x 0,5 mm² (Beilauflitze) | |
| AWG Signalleitung | 18 |
| Leiteraufbau Signalleitung | 7x 0,40 mm |
| Aderdurchmesser inkl. Isolierung | 2,24 mm ±0,05 mm |
| Wandstärke Isolierung | 0,5 mm |
| Aderfarben | blau, orange |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 1 Paar mit 1 Beilauflitze und Füllern zur Seele |
| Schirmung | Kunststoffkaschierte Alu-Folie mit Beilauflitze |
| Optische Schirmbedeckung | 100 % |
| Außenmantel, Farbe | orange RAL 2003 |
| Wandstärke Außenmantel | 1 mm |
| Kabelaußendurchmesser D | 7,5 mm ±0,25 mm |
| Kleinster Biegeradius, fest verlegt | 75 mm |
| Kabelgewicht | 56,552 kg/km |
| Zugfestigkeit GRP | 260 N |
| Außenmantel, Material | PVC |
| Material Aderisolation | PO (Signalleitung) |
| Material Leiter | verzinnte Cu-Litze |
| Leiterwiderstand | ≤ 19,35 Ω/km (Signalleitung) |
| 26 Ω/km (Schirm) | |
| Betriebskapazität | 78 nF (bei 1 kHz) |
| Leitungs-Kapazität | 147 pF/m (bei 1 kHz, Ader/Schirm) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Signalgeschwindigkeit | 0,66 c |
| Schirmdämpfung | 3 dB/km (bei 39 kHz) |
| Leitungs-Impedanz | 100 Ω ±20 % (bei 31,25 kHz) |
| Leitungsinduktivität | 0,6233 µH/m |
| Nennspannung Leitung | 300 V |
| Besondere Eigenschaften | UL Standards PLTC-ER und ITC |
| Flammwidrigkeit | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
