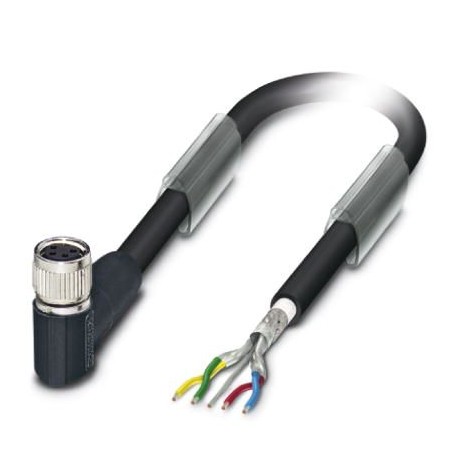

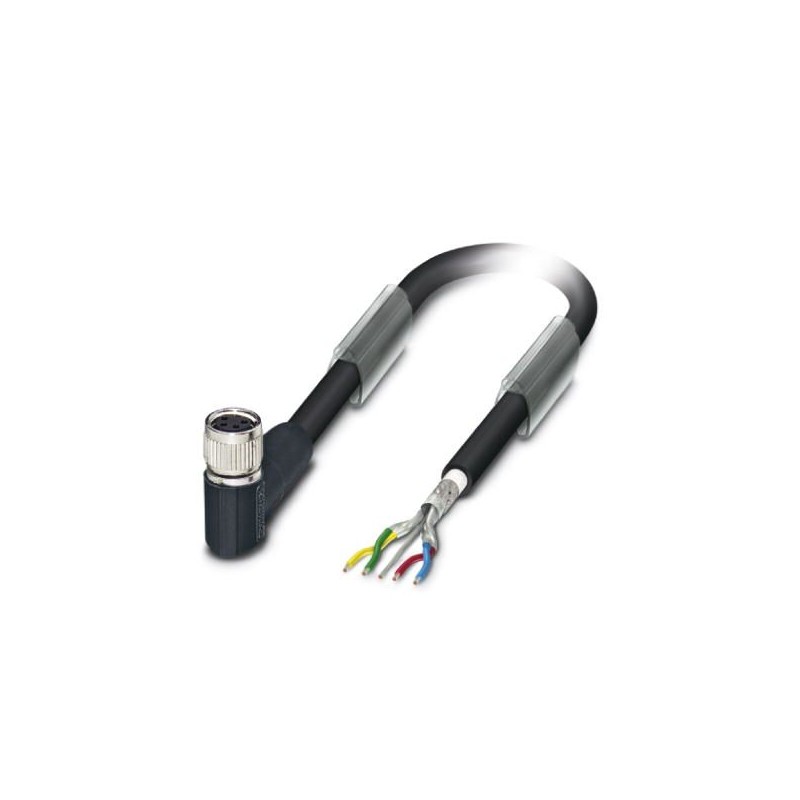

SAC-4P-20,0-950/M 8FR 1550944 PHOENIX CONTACT Bussysteemkabel
SAC-4P-20,0-950/M 8FR
1550944
PHOENIX_CONTACT
Bussysteemkabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1550944 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 222 (C-6-2017) |
| GTIN | 4046356151474 |
| Gewicht pro Stück (exklusive Verpackung) | 830,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 830,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | INTERBUS |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Prüfspannung | 800 V |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Anschlussbelegung
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 1 (Buchse) | RD (0,34 mm²) |
|---|---|
| 3 (Buchse) | BU (0,34 mm²) | |
| 2 (Buchse) | YE (0,14 mm²) | |
| 4 (Buchse) | GN (0,14 mm²) |
Leitung
| Kabeltyp | INTERBUS |
|---|---|
| Kabeltyp (Kurzzeichen) | 950 |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Kabelaufbau | 2xAWG26/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,14 mm² (Signalleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,38 mm² (Beilauflitze) | |
| AWG Signalleitung | 26 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,10 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 0,97 mm (Signalleitung) |
| 1,25 mm (Spannungsversorgung) | |
| Wandstärke Isolierung | 0,24 mm (Aderisolation Signalleitung) |
| 0,25 mm (Aderisolation Spannungsversorgung) | |
| Aderfarben | rot-blau, grün-gelb |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Alu-kaschierte Polyesterfolie |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Außenmantel | ca. 0,75 mm |
| Kabelaußendurchmesser D | 5,2 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Anzahl der Biegezyklen | 1000000 |
| Biegeradius | 110 mm |
| Verfahrweg | 6 m |
| Verfahrgeschwindigkeit | 4 m/s |
| Beschleunigung | 4 m/s² |
| Kabelgewicht | 41 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | PP |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ≤ 150 Ω/km (Signalleitung) |
| ≤ 58 Ω/km (Spannungsversorgung) | |
| Wellenwiderstand | 75 Ω ±10 Ω (Signalleitung) |
| 55 Ω ±10 Ω (Spannungsversorgung) | |
| Nennspannung Leitung | ≤ 100 V |
| Prüfspannung Ader/Ader | 1000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 1000 V (50 Hz, 1 min.) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -40 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1550944-SAC-4P-20,0-950/M 8FR | 109 Kbytes |
|
