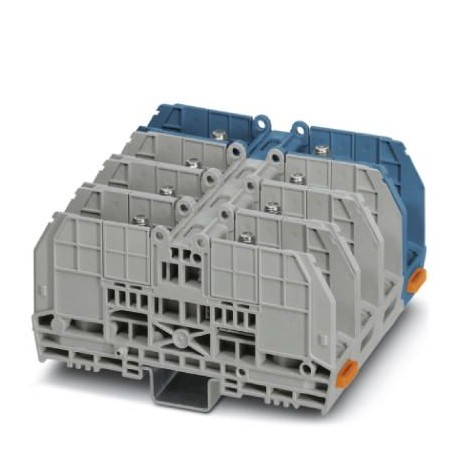

RBO 8-3L/N 3076248 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Anzahl der Position.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RBO 8-3L/N 3076248 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Anzahl der Position..

RBO 8-3L/N

3076248

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

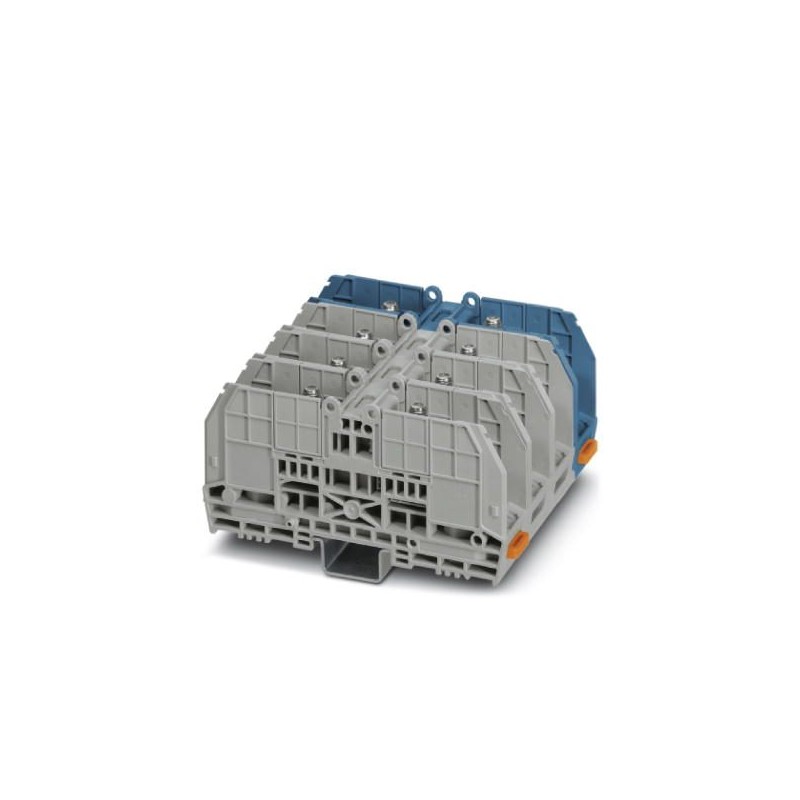

Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Anzahl der Positionen: 4, Querschnitt: 6 mm² - 70 mm², AWG: 8 - 2/0, Breite: 116 mm, Farbe: grau / blau, Montageart: NS 35 / 7,5, NS 35/15, Direkt Verschraubung

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
2+$39.13
6+$37.26
12+$36.36
16+$36.04
22+$35.71
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Polzahl4
Anzahl der Etagen1
Anzahl der Anschlüsse8
Potenziale4
Nennquerschnitt70 mm²
Farbegrau/blau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Belastungsstrom maximal192 A (bei 70 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennstrom IN192 A
Nennspannung UN1000 V
Offene SeitenwandNein

Maße

Breite116 mm
Länge136 mm
Höhe NS 35/7,567 mm
Höhe NS 35/1574,5 mm
Rastermaß29,00 mm

Anschlussdaten

HinweisAnschlussbolzen
AnschlussartBolzenanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min6 mm²
Leiterquerschnitt starr max70 mm²
Leiterquerschnitt AWG min8
Leiterquerschnitt AWG max2/0
Leiterquerschnitt flexibel min.6 mm²
Leiterquerschnitt flexibel max.70 mm²
Leiterquerschnitt flexibel AWG min8
Leiterquerschnitt flexibel AWG max2/0
Kabelschuhanschluss gemäß NormDIN 46234
Querschnitt Kabelschuhanschluss min2,5 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser min8,4 mm
Kabelschuhbreite max.22 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
Kabelschuhanschluss gemäß NormDIN 46235
Querschnitt Kabelschuhanschluss min16 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser min8,4 mm
Kabelschuhbreite max.24 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm

Normen und Bestimmungen

Anschluss gemäß NormUL
IEC 60947-7-1
DIN 46234
DIN 46235
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141120
[email protected] 4.127141120
[email protected] 5.027141120
[email protected] 5.127141120
[email protected] 6.027141120
[email protected] 7.027141120
[email protected] 8.027141120
[email protected] 9.027141120

ETIM

ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3076248-RBO 8-3L/NEnglish109 KbytesPHOENIX CONTACT-3076248-RBO 8-3L/N
