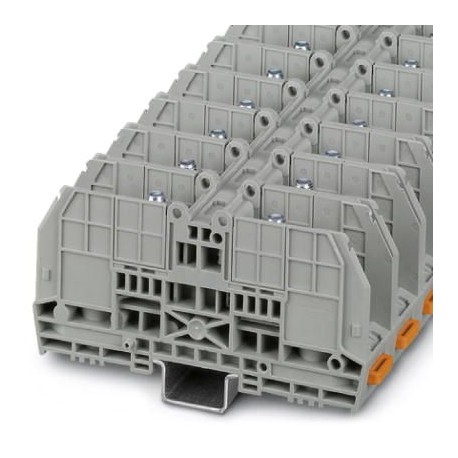

RBO 8 3213137 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschnitt:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RBO 8 3213137 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschnitt:..

RBO 8

3213137

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschnitt: 6 mm² - 70 mm², AWG: 8 - 2/0, Breite: 29 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+$9.73
25+$9.01
45+$8.83
65+$8.72
90+$8.64
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt70 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal192 A (bei 70 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennstrom IN192 A
Nennspannung UN1000 V
Offene Seitenwandnein
Polzahl1
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert9,8 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert2,2 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert10 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt70 mm²
Kurzzeitstrom8,4 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel1,857 (m/s2)2/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite29 mm
Länge136 mm
Höhe NS 35/7,567 mm
Höhe NS 35/1574,5 mm

Anschlussdaten

HinweisAnschlussbolzen
AnschlussartBolzenanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min6 mm²
Leiterquerschnitt starr max70 mm²
Leiterquerschnitt AWG min8
Leiterquerschnitt AWG max2/0
Leiterquerschnitt flexibel min.6 mm²
Leiterquerschnitt flexibel max.70 mm²
Leiterquerschnitt flexibel AWG min8
Leiterquerschnitt flexibel AWG max2/0
Kabelschuhanschluss gemäß NormDIN 46234
Querschnitt Kabelschuhanschluss min2,5 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser8,4 mm
Breite22 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
Kabelschuhanschluss gemäß NormDIN 46235
Querschnitt Kabelschuhanschluss min16 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser8,4 mm
Breite24 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
