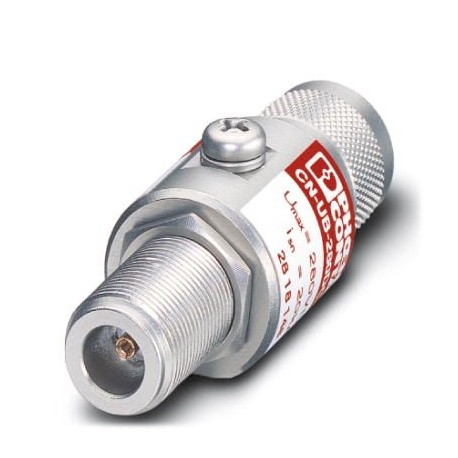

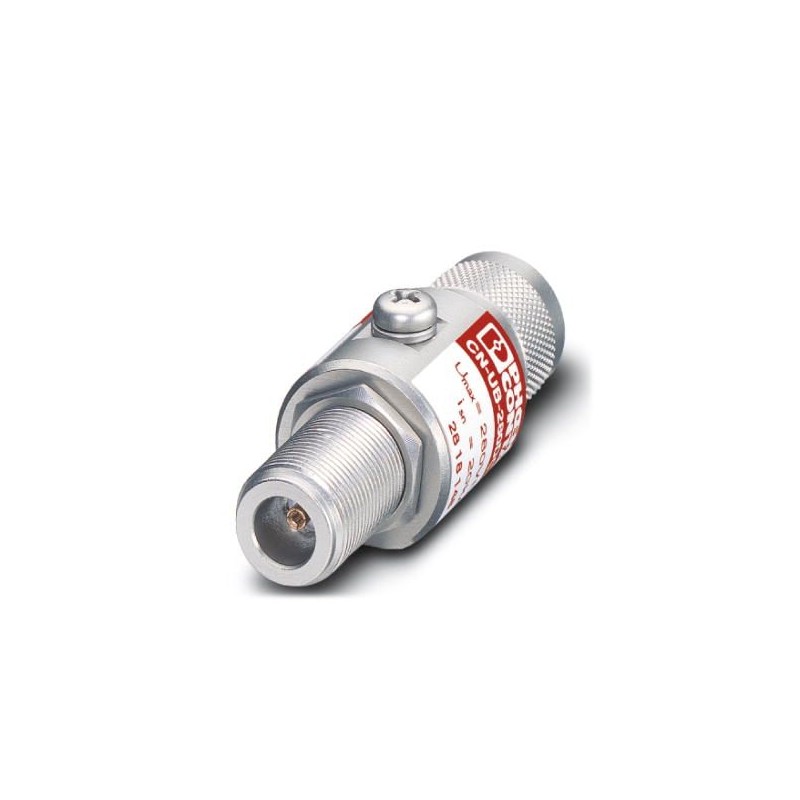

CN-UB-280DC-SB 2818148 PHOENIX CONTACT Zwischenstecker mit auswechselbarem Überspannungsschutz für koaxiale .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CN-UB-280DC-SB 2818148 PHOENIX CONTACT Zwischenstecker mit auswechselbarem Überspannungsschutz für koaxiale ..

CN-UB-280DC-SB

2818148

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Zwischenstecker mit auswechselbarem Überspannungsschutz für koaxiale Signalschnittstellen. Anschluss: N-Connector Stecker-Buchse

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for transceiver systems - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$99.30
3+$94.85
5+$93.23
7+$92.29
9+$91.80
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe25 mm
Breite25 mm
Tiefe72 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C

Allgemein

Material GehäuseMessing vernickelt
Farbenickel
ÜberspannungskategorieIII
Verschmutzungsgrad2
MontageartAnschlussspezifisches Zwischenstecken
BauformZwischenstecker
WirkungsrichtungLine-Shield/Earth Ground

Schutzschaltung

IEC PrüfklasseC1
C2
C3
D1
Höchste Dauerspannung UC280 V DC
195 V AC
Nennstrom IN5 A AC (25 °C)
Betriebswirkstrom IC bei UC≤ 1 µA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)20 kA
Nennableitstoßstrom In (8/20)µs (Ader-Schirm)20 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde)2,5 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Schirm)2,5 kA
Summenstoßstrom (8/20)µs20 kA
Summenstoßstrom (10/350)µs2,5 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde)20 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Schirm)20 kA
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)100 A
Nennimpulsstrom Ian (10/1000)µs (Ader-Schirm)100 A
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp2,5 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 900 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike≤ 900 V
Schutzpegel Up (Ader-Erde)≤ 900 V (C1 - 1 kV / 500 A)
≤ 1,1 kV (C2 - 10 kV / 5 kA)
≤ 1 kV (C3 - 25 A)
Schutzpegel Up (Ader-Schirm)≤ 900 V (C1 - 1 kV / 500 A)
≤ 1,1 kV (C2 - 10 kV / 5 kA)
≤ 1 kV (C3 - 25 A)
Ansprechzeit tA≤ 100 ns
Einfügungsdämpfung aE, asym.typ. 0,1 dB (≤ 1,2 GHz / 50 Ω)
typ. 0,2 dB (≤ 2,2 GHz / 50 Ω)
Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-Systemtyp. 3 GHz
Stehwellenverhältnis VSWR im 50-Ω-Systemtyp. 1,1 (≤ 2 GHz)
Zulässige HF-Leistung Pmax bei VSWR=xx (50-Ohm-System)700 W (VSWR = 1,1)
200 W (VSWR= ∞)
Kapazitättyp. 1,5 pF
Stoßstromfestigkeit (Ader-Erde)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
C3 - 100 A
D1 - 2,5 kA
Stoßstromfestigkeit (Ader-Schirm)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
C3 - 100 A
D1 - 2,5 kA

Anschlussdaten

AnschlussartN-Connector 50 Ω
Anschlussart INN-Connector Stecker
Anschlussart OUTN-Connector Buchse

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2818148-CN-UB-280DC-SBEnglish122 KbytesPHOENIX CONTACT-2818148-CN-UB-280DC-SB
