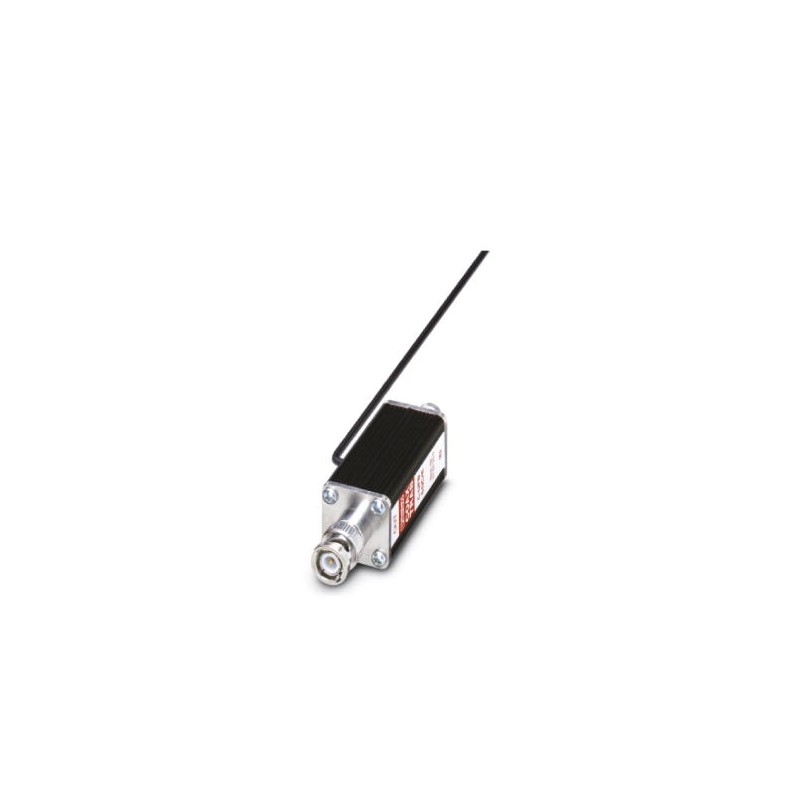

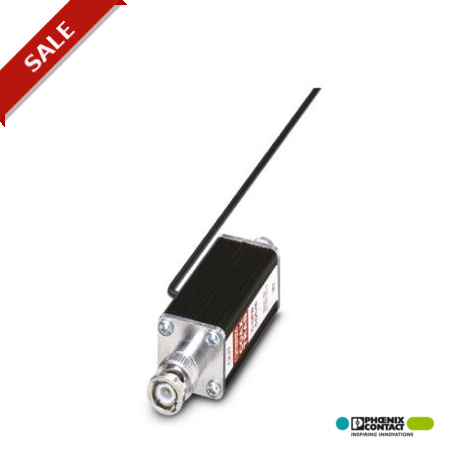

C-UFB- 5DC/E 2782300 PHOENIX CONTACT Zwischenstecker mit Überspannungsgrob und -feinschutz für koaxiale Sign..
C-UFB- 5DC/E
2782300
PHOENIX_CONTACT
10
Zwischenstecker mit Überspannungsgrob und -feinschutz für koaxiale Signalschnittstellen mit erdpotenzialfreiem Schirm, Signalspannung 5 V. Anschluss: BNC Buchse-Stecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Maße
| Höhe | 93 mm |
|---|---|
| Breite | 25,4 mm |
| Länge | 25,4 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
|---|---|
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | Aluminium |
|---|---|
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | VDE 0110-1 |
| IEC 60664-1 | |
| Montageart | Anschlussspezifisches Zwischenstecken |
| Bauform | Zwischenstecker |
| Wirkungsrichtung | Line-Shield/Earth Ground |
Schutzschaltung
| IEC Prüfklasse | C2 |
|---|---|
| C3 | |
| D1 | |
| Höchste Dauerspannung UC | 5 V DC |
| Höchste Dauerspannung UC(Ader-Erde) | 5 V DC |
| Höchste Dauerspannung UC(Ader-Schirm) | 5 V DC |
| Nennstrom IN | 185 mA (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 300 µA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Schirm) | 10 kA |
| Summenstoßstrom (8/20)µs | 20 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 500 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike | ≤ 35 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch | ≤ 15 V |
| Restspannung bei In (Ader-Schirm) | ≤ 10 V |
| Schutzpegel Up(Ader-Erde) | ≤ 500 V (C1 - 1 kV / 500 A) |
| ≤ 500 V (C3 - 10 A) | |
| Schutzpegel Up(Ader-Schirm) | ≤ 55 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C3 - 10 A) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Ansprechzeit tA (Ader-GND) | ≤ 500 ns |
| Einfügungsdämpfung aE, asym. | typ. 2 dB (≤ 20 MHz) |
| Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-System | typ. 90 MHz |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | BNC 50 Ω |
|---|---|
| Anschlussart IN | BNC-Buchse |
| Anschlussart OUT | BNC-Stecker |
Anschluss Potenzialausgleich
| Anschlussart | PVC-Litze |
|---|
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-21 |
|---|
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2782300-C-UFB- 5DC/E | 134 Kbytes |
|
