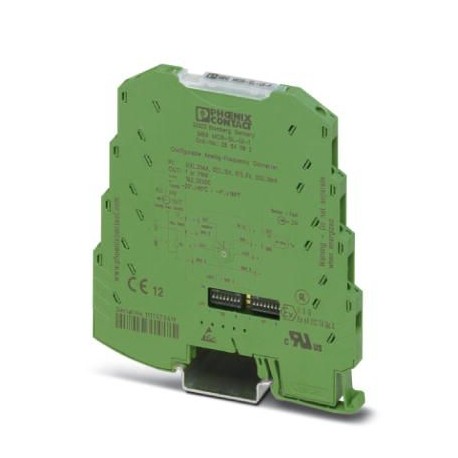

MINI MCR-SL-UI-F 2864082 PHOENIX CONTACT Analoge Frequenzwandler zum Umwandeln analoger Normsignale in Frequ.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-SL-UI-F 2864082 PHOENIX CONTACT Analoge Frequenzwandler zum Umwandeln analoger Normsignale in Frequ..

MINI MCR-SL-UI-F

2864082

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Analoge Frequenzwandler zum Umwandeln analoger Normsignale in Frequenzsignale oder PWM-Signale, konfigurierbar über DIP-Schalter, mit Schraubanschluss

Mehr Infos


Spannungsspitzen

INTERFACE Signalkonverter - PHOENIX CONTACT

Modular Converter MCR technique. Analog - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$136.77
2+$133.00
4+$129.94
5+$129.08
7+$128.36
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe93,1 mm
Tiefe102,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 65 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. Einsatzhöhe≤ 2000 m
SchutzartIP20

Eingangsdaten

Konfigurierbar/Programmierbarja
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA
0 mA ... 10 mA
2 mA ... 10 mA
Eingangswiderstand Stromeingangca. 50 Ω
Eingangssignal Spannung0 V ... 5 V
1 V ... 5 V
0 V ... 10 V
2 V ... 10 V
Eingangswiderstand Spannungseingangca. 110 kΩ

Ausgangsdaten

Anzahl der Ausgänge1
Frequenzausgang0 Hz ... 10 kHz
0 Hz ... 5 kHz
0 Hz ... 2,5 kHz
0 Hz ... 1 kHz
0 Hz ... 500 Hz
0 Hz ... 250 Hz
0 Hz ... 100 Hz
0 Hz ... 50 Hz
Belastung min4 mA ≤ (UL / RL) ≤ 20 mA
Ausgangssignal PWM7,8 kHz (10 Bit)
3,9 kHz (10 Bit)
1,9 kHz (12 Bit)
977 Hz (12 Bit)
488 Hz (14 Bit)
244 Hz (14 Bit)
122 Hz (16 Bit)
61 Hz (16 Bit)
Belastung min12 mA ≤ (UL / RL) ≤ 20 mA
Schaltspannung maximal30 V
Laststrom maximal20 mA
Messbereichsüber-/unterschreitungeinstellbar (über DIP-Schalter)
SchutzbenennungKurzschlussschutz, Verpolschutz
Sprungantwort (0-99%)< 15 ms (+ (1/f) kleinster Filter)
< 1 s (+ (1/f) größter Filter)

Versorgung

Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme maximal< 10 mA (bei 24 V DC)
Leistungsaufnahme< 200 mW

Anschlussdaten

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge12 mm
SchraubengewindeM3

Allgemein

Anzahl der Kanäle1
Übertragungsfehler maximal≤ 0,1 % (> 7 kHz ≤ 0,2 %)
Temperaturkoeffizient maximal< 0,02 %/K
Temperaturkoeffizient typisch< 0,02 %/K
Galvanische TrennungBasisisolierung nach EN 61010
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung50 V AC/DC
Prüfspannung Eingang/Ausgang/Versorgung1,5 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
StörfestigkeitEN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Farbegrün
Material GehäusePBT
Einbaulagebeliebig
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5, beantragt
GLGL EMC 2 D

EMV-Daten

BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
typische Abweichung vom Messbereichsendwert2 %
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
typische Abweichung vom Messbereichsendwert2 %
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
typische Abweichung vom Messbereichsendwert2 %

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
StörabstrahlungEN 61000-6-4
Anschluss gemäß NormCUL
BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
EN 61000-4-4
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
Galvanische TrennungBasisisolierung nach EN 61010
KonformitätCE-konform
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5, beantragt
GLGL EMC 2 D

[email protected]

[email protected] 4.027210120
[email protected] 4.127210120
[email protected] 5.027210120
[email protected] 5.127210120
[email protected] 6.027210120
[email protected] 7.027210120
[email protected] 8.027210120
[email protected] 9.027210120

ETIM

ETIM 2.0EC001485
ETIM 3.0EC001485
ETIM 4.0EC001485
ETIM 5.0EC002653

UNSPSC

UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.239121008

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2864082-MINI MCR-SL-UI-FEnglish147 KbytesPHOENIX CONTACT-2864082-MINI MCR-SL-UI-F
