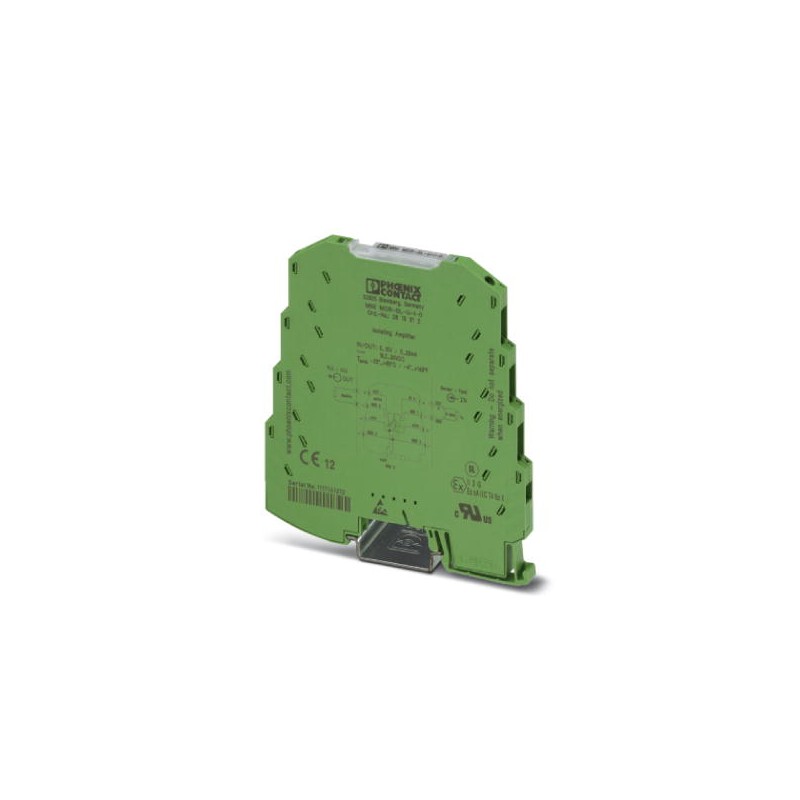

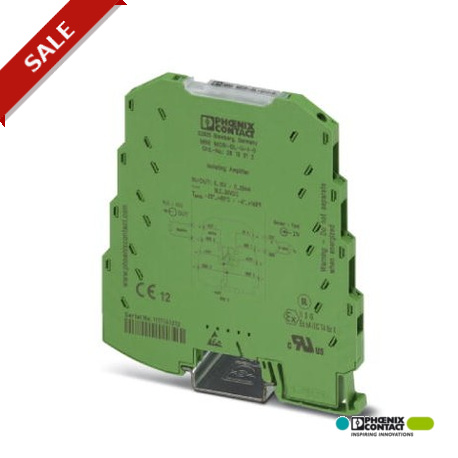

MINI MCR-SL-U-I-0 2813512 PHOENIX CONTACT MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogsi..
MINI MCR-SL-U-I-0
2813512
PHOENIX_CONTACT
MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogsignalen, mit Schraubanschluss, Eingangssignal: 0 V ... 10 V, Ausgangssignal: 0 mA ... 20 mA
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Produktbeschreibung
Der 6,2 mm schmale Normsignal-3-Wege-Trennverstärker MINI MCR-SL-U-I-... wird zur galvanischen Trennung, Umsetzung, Verstärkung und Filterung von Standard-Normsignalen eingesetzt.
Eingangsseitig werden 0...10 V erfasst und am Modulausgang als galvanisch getrenntes 0...20-mA- bzw. 4...20-mA-Signal zur Verfügung gestellt.
Die Spannungsversorgung (19,2 V DC bis 30 V DC) kann wahlweise über die Anschlussklemmen der Module oder im Verbund über den Tragschienen-Busverbinder erfolgen.
Maße
| Breite | 6,2 mm |
|---|---|
| Höhe | 93,1 mm |
| Tiefe | 102,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 65 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Eingangsdaten
| Anzahl der Eingänge | 1 |
|---|---|
| Konfigurierbar/Programmierbar | nein |
| Eingangssignal Spannung | 0 V ... 10 V |
| max. Eingangsspannung | 30 V |
| Eingangswiderstand Spannungseingang | ca. 100 kΩ |
Ausgangsdaten
| Anzahl der Ausgänge | 1 |
|---|---|
| Konfigurierbar/Programmierbar | nein |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| max. Ausgangsstrom | 28 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω |
Versorgung
| Versorgungsnennspannung | 24 V DC |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715) |
| Stromaufnahme maximal | < 20 mA |
| Leistungsaufnahme | < 450 mW |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Abisolierlänge | 12 mm |
| Schraubengewinde | M3 |
Allgemein
| Anzahl der Kanäle | 1 |
|---|---|
| Übertragungsfehler maximal | ≤ 0,1 % (vom Endwert) |
| Temperaturkoeffizient maximal | < 0,01 %/K |
| Temperaturkoeffizient typisch | < 0,002 %/K |
| Grenzfrequenz (3 dB) | ca. 100 Hz |
| Sprungantwort (10-90%) | ca. 3,5 ms |
| Galvanische Trennung | Basisisolierung nach EN 61010 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Bemessungsisolationsspannung | 50 V AC/DC |
| Prüfspannung Eingang/Ausgang/Versorgung | 1,5 kV (50 Hz, 1 min.) |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen. |
| Farbe | grün |
| Material Gehäuse | PBT |
| Einbaulage | beliebig |
| Montagehinweis | Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715. |
| Konformität | CE-konform |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5, beantragt | |
| GL | GL EMC 2 D |
EMV-Daten
| Benennung | Elektromagnetisches HF-Feld |
|---|---|
| Normen/Bestimmungen | EN 61000-4-3 |
| typische Abweichung vom Messbereichsendwert | 5 % |
| Benennung | Schnelle transiente Störungen (Burst) |
| Normen/Bestimmungen | EN 61000-4-4 |
| typische Abweichung vom Messbereichsendwert | 5 % |
| Benennung | Leitungsgeführte Störgrößen |
| Normen/Bestimmungen | EN 61000-4-6 |
| typische Abweichung vom Messbereichsendwert | 5 % |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2813512-MINI MCR-SL-U-I-0 | 136 Kbytes |
|
