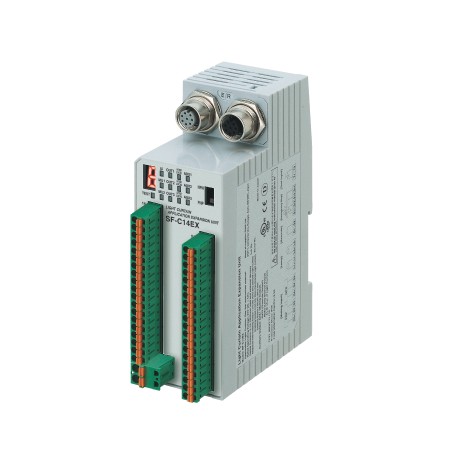

SFC14EX SF-C14EX PANASONIC Sicherheits-sensor-Zubehör
SFC14EX
SF-C14EX
PANASONIC
Sicherheits-sensor-Zubehör
SF-C14EX_Exclusive-Steuerung für Sicherheits-Lichtgitter Curtain_Exclusive-Steuerung für sicherheitslichtgitter-SF-C10_Applicantion expansion unit für die SF4B-Serie
Safety - PANASONIC > SF4B thru-beam type 4, IP67. ACCE - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Mehr Infos
▲| Produkt Anzahl | SF-C14EX |
| Teilenummer | SF-C14EX |
| Produkt | Exklusive Steuerung für sicherheitslichtgitter |
| Details | Applicantion expansion unit für die SF4B-Serie |
| Produkt-name | Exklusive Steuerung für sicherheitslichtgitter-SF-C10 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | SF-C14EX |
| Teilenummer | SF-C14EX |
| Anschließbare Sicherheits-Lichtvorhänge | SF4B / SF4B-GSerie (Hinweis：Die handy-controllerSFB-HC(optional) verwendet werden kannSF-C14EX-01.) |
| Geltenden standards:Internationaler standard | IEC 61496-1 (Typ 4, IEC 61496 (Typ 4),ISO 13849-1 (Kategorie 4, PLe) |
| CE-Kennzeichnung-Richtlinie compliance | Maschinen-Richtlinie, EMV-Richtlinie, RoHS-Richtlinie |
| Kontrolle Kategorie | ISO 13849-1 (EN ISO 13849-1, JIS B 9705-1) übereinstimmung bis Kategorie 4, PLe-standards |
| Anwendbare Normen:Japan | JIS B 9704-1 (Typ 4), JIS B 9705-1 (Kategorie 4, PLe) |
| Anwendbare Normen:Europa (EU) | EN 55011, EN ISO 13849-1 (Kategorie 4, PLe) |
| Anwendbare Normen:Nordamerika | ANSI/UL 61496-1 (Typ 4), UL 1998 (Klasse 2) |
| Spannung | 24 V DC plus oder minus 10 % Restwelligkeit P-P 10 % oder weniger |
| Stromaufnahme | 0,2 A oder weniger (Ausgenommen Sicherheits-Lichtgitter und anderen externen Gerät verbinden) |
| Sicherheits-Ausgänge(Sicherheits-Ausgang 1 -, Sicherheits-Ausgang 2-Sicherheits-Ausgang 3) | PNP open-Kollektor transistor 2 Ausgänge × 3 oder NPN open-Kollektor transistor 2 Ausgänge × 3 (wählbar über einen Schiebeschalter) <Wenn PNP-Ausgang ausgewählt ist> ・Maximale source-Strom: 200 mA ・Angelegte Spannung: wie Versorgungsspannung (zwischen dem safety-Ausgang und +V) ・Restspannung: 2 V oder weniger (bei 200 mA source-Strom) <Wenn NPN-Ausgang ausgewählt ist> ・Maximale sink-Strom: 200 mA ・Angelegte Spannung: wie Versorgungsspannung (zwischen dem safety-Ausgang und 0 V) ・Restspannung: 2 V oder weniger (bei 200 mA sink current) |
| Sicherheits-Ausgänge(Sicherheits-Ausgang 1 -, Sicherheits-Ausgang 2 sicherheitsausgang 3):Betriebs-Modus(Output-operation) | Sicherheit Ausgang 1: ON, wenn der Sicherheits-Lichtvorhang ist in Licht empfangenden Zustand AUS, wenn der Sicherheits-Lichtvorhang ist in Licht unterbrochen Zustand (Note 3) Sicherheit Ausgang 2: eingeschaltet, wenn das sicherheitslichtgitter ist für den Empfang von Licht Zustand oder die muting-Funktion gültig ist AUS, wenn der Sicherheits-Lichtvorhang ist in Licht unterbrochen ist-Zustand und die muting-Funktion ist ungültig (Note 3) Sicherheit Ausgabe 3: wenn der not-halt ist ungültig, AUSGESCHALTET, wenn der not-halt gültig ist |
| Sicherheits-Ausgänge(Sicherheits-Ausgang 1 -, Sicherheits-Ausgang 2 sicherheitsausgang 3):Schutzschaltung(Kurzschluss-Schutz) | Aufgenommen |
| Sicherheits-Ausgänge(Sicherheits-Ausgang 1 -, Sicherheits-Ausgang 2 sicherheitsausgang 3):Reaktionszeit | AUS response: 14 ms oder weniger (Sicherheits-Ausgang 1 und 2:, darunter die Ansprechzeit des sicherheitslichtgitters) AUF die Antwort: 90 ms oder weniger (auto-reset) / 140 ms oder weniger (manual reset) (Hinweis) (Hinweis) Die auto-reset kann nicht verwendet werden mit Sicherheit-Ausgabe 3. |
| Aux-Ausgänge(Aux output 1 -, Hilfs-Ausgang 2 Aux-Ausgang 3, Aux-Ausgang 4) | PNP open-collector transistor × 3 oder NPN open-collector transistor × 3 (wählbar über einen Schiebeschalter) <Wenn PNP-Ausgang ausgewählt ist> ・Maximale source-Strom: 60 mA ・Angelegte Spannung: wie Versorgungsspannung (zwischen den aux-Ausgang und +V) ・Restspannung: 2 V oder weniger (bei 60 mA source-Strom) <Wenn NPN-Ausgang ausgewählt ist> ・Maximale sink-Strom: 60 mA ・Angelegte Spannung: wie Versorgungsspannung (zwischen den aux-Ausgang und 0 V) ・Restspannung: 2 V oder weniger (bei 60 mA sink current) |
| Aux-Ausgänge(Aux output 1 -, Hilfs-Ausgang 2 Aux-Ausgang 3, Aux-Ausgang 4):Betriebs-Modus(Output-operation) | Aux-Ausgang 1: ON, wenn die muting-Funktion ist ungültig, AUSGESCHALTET, wenn die muting-Funktion gültig ist Hilfs-Ausgang 2: eingeschaltet, wenn die override-Funktion ist ungültig, AUSGESCHALTET, wenn die override-Funktion ist gültig Aux-Ausgang 3: wenn die muting-Lampe wird normal AUSGESCHALTET, wenn die muting-Lampe ist Fehler Hilfsausgang 4: wenn der Lichtvorhang ist in Licht unterbrochen Bedingung AUS, wenn sich der Lichtvorhang ist in Licht empfangenden Zustand (Hinweis：Der aux-Ausgang integriert in dieSF4BSerie ausgegeben wird.) |
| Aux-Ausgänge(Aux output 1 -, Hilfs-Ausgang 2 Aux-Ausgang 3, Aux-Ausgang 4):Schutzschaltung(Kurzschluss-Schutz) | Aufgenommen |
| Muting-Lampen-Ausgang | Gültigen muting-Lampe: 24 V DC, 3,6 bis 30 W (L1, L2 jeder Einheit) |
| Muting lamp output:Protection circuit | Aufgenommen |
| PFHD | 1.66 × 10-10 (Hinweis：Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde) |
| MTTFD | 100 Jahre oder mehr (Hinweis：die Mittlere Zeit bis zu einem gefährlichen Ausfall (in Jahren)) |
| Umwelt Beständigkeit:Schutzart | Gehäuse: IP40 Terminal: IP20 |
| Umgebungstemperatur | -10 bis +55 ℃+14 bis +131℉ (Keine kondensation oder Eisbildung erlaubt), Lagerung: -25 bis +70 ℃-13 bis +158 ℉ |
| Luftfeuchtigkeit | 30 bis 85 % RH, Lagerung: 30 bis 95 % RH |
| Umwelt-Widerstand:Dielektrische Festigkeit Spannung | 1.000 V AC für eine min. zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr bei 500 V DC megger zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Vibration Widerstand | 10 bis 55 Hz Frequenz, 0,35 mmIn 0.014doppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 30 G Beschleunigung in X -, Y-und Z-Richtung je dreimal |
| Material | Gehäuse: ABS |
| Anschluss-terminal | Abnehmbare spring-cage terminal |
| Gewicht | Netto-Gewicht: 250 g ca. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: SFC14EX - SFC14EX | SF-C14EX | 77 Kbytes |
 |
