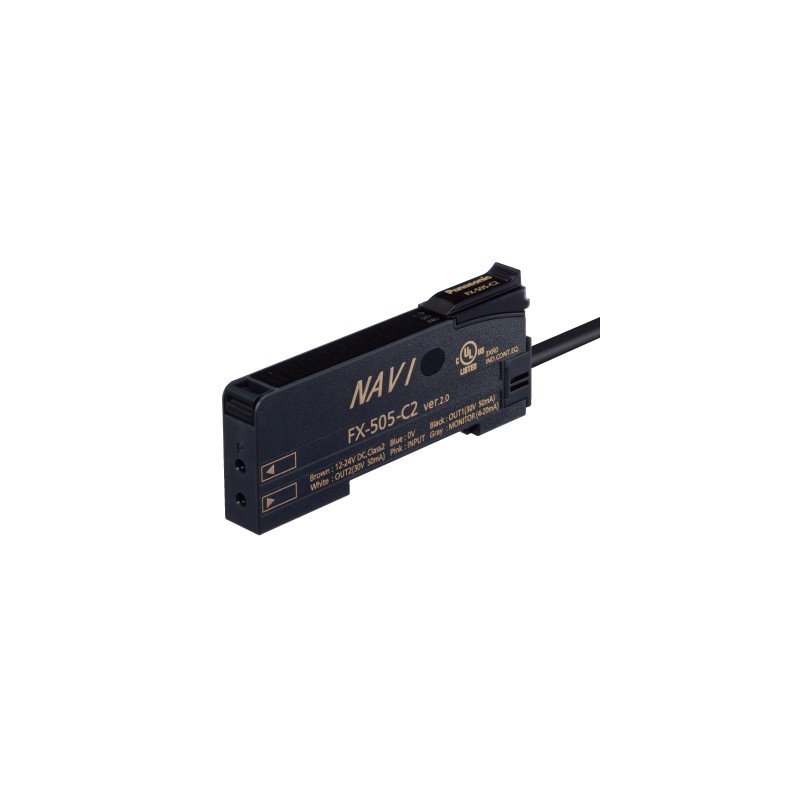

FX-505-C2 PANASONIC Faser-Verstärker, NPN, Analogausgang, Doppel-display
FX-505-C2
PANASONIC
Faser-Verstärker, NPN, Analogausgang, Doppel-display
Fiber - PANASONIC > FX500 high performance digital fiber sensor - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Mehr Infos
▲| Produkt Anzahl | FX-505-C2 |
| Teilenummer | FX-505-C2 |
| Produkt | Digital Fiber Sensor |
| Details | Kabel-Typ |
| Produkt-name | Digital Faser-Sensor FX-500 Ver.2 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | FX-505-C2 |
| Teilenummer | FX-505-C2 |
| CE-Kennzeichnung-Richtlinie compliance | EMV-Richtlinie RoHS-Richtlinie |
| Versorgungsspannung | 12 bis 24 V DC+10-15 % Restwelligkeit P-P 10 % oder weniger |
| Stromverbrauch | Normaler Betrieb: 960 mW oder weniger (Stromaufnahme 40 mA oder weniger bei 24 V Versorgungsspannung, ohne Analogausgang) ECO-Modus: 680 mW oder weniger (Stromaufnahme 28 mA oder weniger bei 24 V Versorgungsspannung, ohne Analogausgang) |
| Ausgang 1, Ausgang 2 | NPN open-Kollektor transistor - Maximale sink-Strom: 50 mA (Note 1) - Spannung: 30 V DC oder weniger (zwischen Ausgang und 0 V) - Restspannung: 2 V oder weniger (Note 2) (maximum sink current) (Hinweis 1) 50 mA max. wenn 5 oder mehr standard-Typen miteinander verbunden sind. (Hinweis 2) 50 mA max. wenn 5 oder mehr standard-Typen miteinander verbunden sind. (25 mA bei 2-Ausgang Typ-und Kabeltyp) |
| Ausgang 1, Ausgang 2:Ausgang Punkte | 2 Punkte |
| Ausgang 1, Ausgang 2:Ausgang Betrieb | Umschaltbar entweder Light-ON oder Dark-ON von L/D-Modus |
| Ausgang 1, Ausgang 2:Kurzschluss-Schutz | Aufgenommen |
| Reaktionszeit | H-SP: 25 micro s oder weniger SCHNELL: 60 micro s oder weniger STD: 250 micro s oder weniger Länge: 2 ms oder weniger U-LG: 4 ms oder weniger HYPR: 24 ms oder weniger, wählbar |
| Analog-Ausgang | Ausgangsstrom: 4 bis 20 mA-ca. [H-SP, FAST-STD: Bei 0 4.000 Ziffern, LANGE: Bei 0 8.000 stellen (Hinweis) ] Reaktionszeit: 2 ms oder weniger Nullpunkt: Innerhalb von 4 mA plus oder minus 1 % F. S. Span: Innerhalb von 16 mA plus oder minus 5 % F. S. Linearität: Innerhalb von plus oder minus 3 % F. S. Lastwiderstand: 0 bis 250 Ohm (Hinweis) Wenn die Anzeige Abgleich durchgeführt wurde, ist es nicht in diesem Bereich. |
| Externer Eingang | NPN-nicht-Kontakt-Eingang - Signal-Zustand High: +8 V bis +V DC oder Offen Low: 0 bis +1,2 V DC(bei 0,5 mA source-Strom) - Eingangsimpedanz: 10 kOhm ca. |
| Externer Eingang(schaltbar mit Ausgang 2) | - |
| Möglich externer Eingang-Funktion | Emissions-halt / Lehre (Voll-auto, Limit, 2-Punkt - / Logik-Betrieb, Einstellung / Kopie-Sperre / Display-Einstellungen / - Daten bank laden / Daten bank zu speichern, wählbare |
| Einstellung der Empfindlichkeit | 2-Punkt-teach / Limit Lehr - / Full-auto Lehr - / Manuelle Einstellung |
| Einfallenden Lichtintensität display-Bereich | H-SP / SCHNELL / STD: 0 bis 4.000 Länge: 0 bis 8.000 U-LG / HYPR: 0 bis 9.999 |
| Timer-Funktion | Aufgenommen mit variabler AUS-Verzögerung / EIN-Verzögerung, One-shot - / EIN-Verzögerung - AUS-Verzögerung / EIN-Verzögerung, One-shot-timer, zuschaltbare entweder wirksam oder unwirksam ist Aufgenommen mit variabler AUS-Verzögerung / EIN-Verzögerung, One-shot-timer, zuschaltbare entweder wirksam oder unwirksam ist |
| Timer-Funktion:Timer-Periode | Timer Bereich "ms": 0,5 ms ca., 1 bis 9.999 ms) ca., 1 ms ca. Timer Bereich "Sek.": 0,5 s ca., 1 bis 32 s, ca., 1 s ca. Timer Bereich "1/10 ms: 0,05 ms ca., 0,1-999,9 ms ca., 0,1 ms ca. jeder Ausgang ist individuell festgelegt |
| Emission amount-Einstellung-Funktion | Integriert, 3 Stufen (jede Stufe 25 bis 100 %) + Auto-Einstellung [1-Ebene (25 bis 100 %) bei Verwendung der H-SP-Modus] |
| Störschutz-Funktion | Incorporated (Hinweis) , wählbar entweder automatische Störschutz oder andere Frequenz (Anmerkung) Anzahl der sensor-Köpfe, die möglich ist, montiert werden eng im auto-Störschutz-Funktion hängt von der Reaktionszeit, wie gezeigt in der Tabelle unten.Anzahl der sensor-Köpfe, die möglich ist, montiert werden eng in verschiedene Frequenz-Störschutz-Funktion ist bis zu 3 Einheiten. - Anzahl der sensor-Köpfe montierbar eng (Einheit: set) Reaktionszeit: IP-1 H-SP: 0 SCHNELL: 2 STD: 4 LÄNGE: 8 U-LG: 8 HYPR: 12 |
| Verschiedene Einstellungen | Hysterese-Einstellung / Shift amount-Einstellung / Emission power setting / Display drehen die Einstellung / ECO-Einstellung / Daten bank laden Einstellung zu speichern / Kopieren Einstellungen / Code-Einstellung / Reset Einstellung / Logische Berechnung einstellen / Schwellenwert-tracking-Einstellung, etc. |
| Schutz | IP40 (IEC) |
| Umgebungstemperatur | -10 bis +55 ° f+14 bis +131 ℉[Wenn 4 bis 7 Einheiten montiert sind, die in Kaskade: -10 bis +50 ℉+14 bis +122 ℉oder wenn 8 bis 12 Einheiten montiert sind, die in Kaskade: -10 bis +45 ° f+14 bis +113 ℉] (Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +70 ℉-4 bis +158 ℉ |
| Emitting element (moduliert) | Rote LED (Peak emission Wellenlänge: 643 nm0.025 mil) |
| Material | Gehäuse, Gehäuse-Deckel: Polycarbonat Schalter: Polyacetal |
| Kabel | 0,2 mmZwei6-core-cabtyre-Kabel, 2 m6.562 ftlange |
| Kabel-Verlängerung | Eine Verlängerung auf bis zu insgesamt 100 m328.084 ftmöglich ist mit 0,3 mmZweioder noch mehr Kabel. (jedoch Versorgungsspannung 12 V DC oder mehr) |
| Gewicht | Netto-Gewicht: 60 g ca. Brutto-Gewicht: 100 g ca. |
| Zubehör | FX-MB1 (Verstärker Schutz-Versiegelung): 1 Satz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: FX505C2 - FX-505-C2 | FX-505-C2 | 2 Mbytes |
 |
