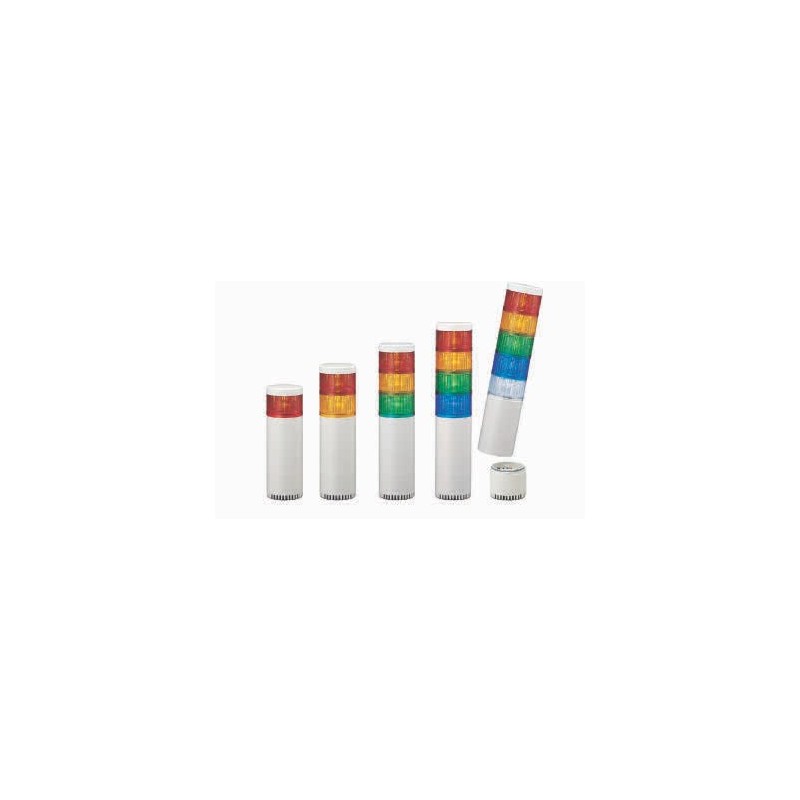

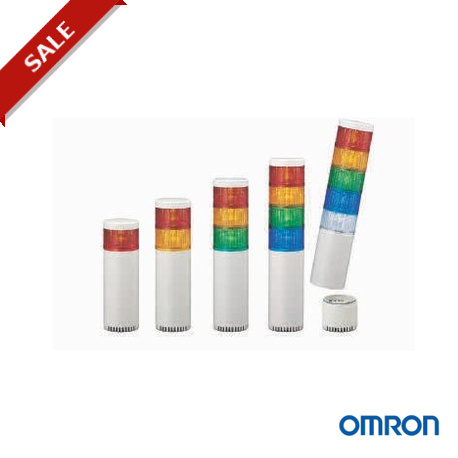

LU7-E-C 187144 OMRON Sicherheitsprodukt, LED-Modul LU7 transparent Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LU7-E-C 187144 OMRON Sicherheitsprodukt, LED-Modul LU7 transparent

LU7-E-C

187144

OMRON

Verfügbar

Schiff am heute

Sicherheitsprodukt, LED-Modul LU7 transparent

Mehr Infos


Sicherheit

Sicherheitstechnik. Befehls- und Meldegeräte - Signaleinrichtungen - OMRON

Sicherheitstechnik. Befehls- und Meldegeräte - Signaleinrichtungen - LU7 - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$37.03
7+$33.58
14+$32.76
20+$32.41
27+$32.16
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



LU7 Signaleinrichtungen
Vertrieb durch Omron
Vielseitige, modulare Signalsäule inklusive Verdrahtung zur einfachen Montage für alle Anforderungen.
LU7 bietet ultrahelle LEDs in Kombination mit einem innovativen Prismen-Streuscheibendesign. Es können 1 bis 5 Module übereinander angeordnet werden.
• Durchmesser: 70 mm
• Basismodule in 2 Größen und 3 Farben
• Unterschiedliche Module: Standard-LED, Stroboskop-LED und Ton
• Zwei im Basismodul integrierte, durch den Benutzer auswählbare Alarme mit einer einstellbaren Lautstärke von bis zu 90 dB in 1 m
• Farblich markierter Federklemmenblock
Bestellinformationen
LED-Modul
Typ Modulfarbe Strom-/ Leistungsaufnahme
Nennspannung Betriebsspannung Betriebstemperaturbereich Masse Bestellbezeichnung
Standard Rot 52 mA/1,25 W 24 V DC Nennspannung ±10 % –30 °C bis +60 °C 60 g ±10 % LU7-E-R
Gelb
(21,6 bis 26,4 V)
LU7-E-Y
Grün 42 mA/1,0 W LU7-E-G Blau LU7-E-B Klar/Weiß LU7-E-C
Stroboskop Rot 290 mA 24 V DC Nennspannung ±10 % –30 °C bis +60 °C 0,07 kg LU7-XE-R
Gelb
(21,6 bis 26,4 V)
LU7-XE-Y
Grün 140 mA LU7-XE-G Blau 270 mA LU7-XE-B Klar/Weiß 280 mA LU7-XE-C
Basismodul
Typ Alarm/Blinksignal Leistungsaufnahme Nennspannung Betriebsspannung Betriebstemperaturbe- reich
Masse Offener
Kollektor
Bestellbezeichnung
Kurze Bauform Dauerlicht 1,2 W 24 V DC Nennspannung ±10 % –30 °C bis +60 °C 150 g ±10 % PNP/NPN LU7-02S*1
Standardbauform Dauerlicht
(21,6 bis 26,4 V)
250 g ±10 % LU7 - 02*1
2 Töne/Blinklicht 280 g ±10 % LU7-02FB*1
*1 Elfenbeinweiß: Schwarz, Schwarz: "K" hinzufügen, Silber: "U" hinzufügen
Optionale Teile
Typ Material Bestellbezeichnung
Typ Höhe Material Bestellbezeichnung
Montagewinkel für
Wandmontage
Aluminiumlegierung-Druckguss SZ-017
PBT-/ABS-Kunstharz SZ-018
SZ-018U SZ-018K
ABS-Kunstharz SZ-020
Rohr 100 mm Aluminium Pole-100A21
Stahl Pole-100S21
300 mm Aluminium Pole-300A21
Stahl Pole-300S21
800 mm Aluminium Pole-800A21
Obere Halterung Metall SZ-50U SZ-50UU SZ-50KU SZ-50NPT
Montagewinkel Aluminiumlegierung-Druckguss SZ-016A
SZ-70B
Stahl Pole-800S21
Sprach- und Tonmodul (einzigartiges Tonmodul in alle Richtungen)
Nennspannung Leistungsaufnahme Masse Bestellbezeichnung
24 V DC 3,5 W 0,17 kg LU7-V1
Funktionsmerkmale
Einfache Zuordnung: Farblich markierter Klemmenblock: Entspricht der Linsenfarbe für eine schnelle Überprüfbarkeit der Verdrahtung in der Basisbaugruppe.
LU7
Standardbauform
70
LU7-02S Kurze Bauform
70
Einbauabmessungen
Kabelein- führungsbohrung
Typenschild
Befestigungs- bohrung
LU7-02FB
Höhe (mm)
1 Leuchte: 211
2 Leuchten: 252
3 Leuchten: 293
4 Leuchten: 334
5 Leuchten: 375
Höhe (mm)
1 Leuchte: 118
2 Leuchten: 159
3 Leuchten: 200
4 Leuchten: 241
5 Leuchten: 282
Akustischer Alarm
419
LU7 Signaleinrichtungen
Bestellanleitung
Sprach- und Tonmodul
Produktbezeichnung
Typ Nennspannung Leistungsaufnahme Gewicht
LU7-V1
Sprachsynthesizer
24 V DC
3,5 W
0,17 kg
LED-Einheiten
Produktbezeichnung Farbe der Einheit Nennspannung
Betriebsspannungsbereich
LU7-E-R
LU7-E-Y LU7-E-G LU7-E-B LU7-E-C
24 V DC
Nennspannung ±10 % (21,6 bis 26,4 V)
Strom-/Leistungsaufnahme Betriebstemperaturbereich Masse
52 mA/1,25 W 42 mA/1,0 W
–30 bis +60 °C
60 g ±10 %
LED-Stroboskopmodul
Produktbezeichnung Farbe der Einheit Nennspannung
LU7-XE-R
LU7-XE-Y LU7-XE-G LU7-XE-B LU7-XE-C
24 V DC
Leistungsaufnahme
Masse
290 mA 290 mA 140 mA 270 mA 280 mA
0,07 kg
ROT GELB GRÜN BLAU KLAR/WEISS
Basiseinheiten
Modell
Farbe
LU7-02S
LU7-02
LU7-02FB
Bauform Nennspannung Betriebsspannungsbereich
Kurz Standard
24 V DC
Nennspannung ±10 % (21,6 bis 26,4 V)
Summer
Stromaufnahme
- *Summer 1
- 50 ±10 mA
**Summer 2
24 ±10 mA
Standardbauform
Leistungsaufnahme
Tonlaustärke
Blinkzyklus
Betriebstemperaturbereich
-
-
-
–30 °C bis +60 °C
1,2 ±0,25 W 0,58 ±0,25 W Max: 90 ±5 dB (bei 1 m)
Min: 70 dB oder weniger (bei 1 m)
60 ±12 Blinksignale pro Minute
Einbaulage Schutzklasse Masse
Offener Kollektor
150 g ±10 %
Aufrecht, nur für geschlossenen Räume
IP65
250 g ±10 % 280 g ±10 % PNP/NPN
Optionale Teile
Kurze Bauform
* Summer 1: Kontinuierlicher Ton **Summer 2: Intermittierender Ton
Elfenbeinweiß Silberfarben (U) Schwarz (K)
420
LU7 Signaleinrichtungen
Optionale Teile
Montagewinkel für Wandmontage
Produktbe- zeichnung
Farbe
SZ-18
Elfenbeinweiß
SZ-18U Silberfarben (U)
SZ-18K Schwarz (K)
Obere Halterung
SZ-50NPT(für 1/2”-NPT-Rohr)
Obere Halterung
Produktbe- zeichnung
Farbe
SZ-50-U Elfenbeinweiß
SZ-50U-U Silberfarben (U)
SZ-50K-U Schwarz (K)
Rohr
Stahlrohr
Produktbe- zeichnung
Höhe
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Aluminiumrohr
21 mm
Produktbe- zeichnung
Höhe
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Montagewinkel
Montagewinkel für Wandmontage
SZ-016A
(Für Rohr mit Ø21,7)
SZ-70-B
(Nur für Aluminiumrohr
mit Ø21,7 mm)
SZ-020
(Für Rohr mit Ø21,7)
SZ-017
(Für Rohr mit Ø21,7)
Technische Daten
Größe 70 mm Durchmesser Eingangsspannungsoptionen • 24 V DC Verfügbare Funktionen • Nur Dauerlicht
• Dauerlicht, Blinken, Alarme
Montageoptionen Nur Direktmontage: 3 Montagemuttern enthalten
Bauform • Komponentenstil, Verdrahtungsklemmen enthalten
• nach Anschaffung austausch- und aufstockbar
Gehäusefarbe • Beige
• Schwarz
• Silber
Ebenen 1–5 Module können übereinander angeordnet werden
Modulfarben • Rot/Gelb/Grün/Blau/Klar
• Standard-LED-Module
• Stroboskopblitz-LED-Module (nur 24-V-Basismodelle)
Alarme (nur FB-Ausführung) • Alarm 1: auswählbarer, kontinuierlicher Alarm mit einem Ton, 90 dB (bei 1 m)
• Alarm 2: auswählbarer, intermittierender Alarm (langsamer, gleichbleibender Piepton), 90 dB (bei 1 m)
Zertifizierungen • CE
• UL-gelistet (USA)
• UL-gelistet (Kanada)
• RoHS
Schutzgrad • IP65
• Typ 4/4X/13 (nur in geschlossenen Räumen)
Ansteuerungsoptionen • Ansteuerung von potentialfreien Kontakten wie Schaltern oder Relaiskontakten
• Transistor mit offenem Kollektor (NPN oder PNP für 24 V DC)
• Direktes Schalten von Spannung bei 24 V DC, nur Dauerlicht und Alarmfunktionen
421

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoLU7-Signalsäule, 70mm - LED-Modul, klar - für Dauer- und Blinklicht - Montage belieb - OMRON - German248 Kbytespdf1-mostradoLU7-Signalsäule, 70mm - LED-Modul, klar - für Dauer- und Blinklicht - Montage belieb - OMRON -
pdf2-mostradoLU7-Signalsäule, 70mm - LED-Modul, klar - für Dauer- und Blinklicht - Montage belieb - OMRON - English2 Mbytespdf1-mostradoLU7-Signalsäule, 70mm - LED-Modul, klar - für Dauer- und Blinklicht - Montage belieb - OMRON -
