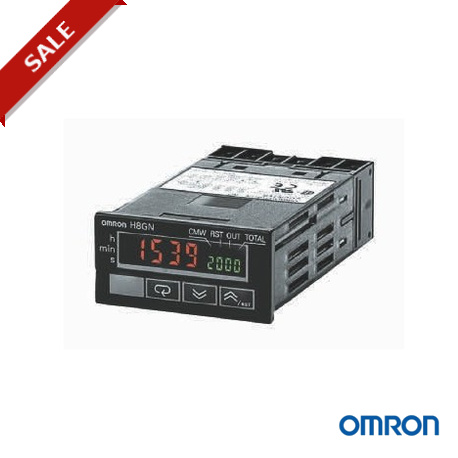

H8GN-AD 232278 OMRON Zähler, Zähler / Timer 24x48 SPDT 24VDC

H8GN Vorwahlzähler
Vorwahlzähler/Zeitrelais mit unübertroffen kleinen Abmessungen
Der H8GN im 1/32-DIN-Format ist Zeitrelais und Vorwahlzähler in einem, wobei
das Umschalten zwischen Zeitrelais- oder Zählerfunktion einfach handhabbar ist. Bei Verwendung als Vorwahlzähler kann die Anzeige während des Betriebs auf
den Istwert der achtstelligen Gesamtsumme umgeschaltet werden. Der H8GN
ist standardmäßig mit einer Vielzahl anspruchsvoller Funktionen ausgestattet.
• Größe in mm (H × B × T) 24 × 48 × 83, 1/32 DIN-Gehäuse
• Achtstellige Anzeige, vierstelliger Istwert und vierstelliger Sollwert
• Schalttafelmontage
• –999 bis 9999
• 24 V DC
Bestellinformationen
Funktionen Versorgungs- spannung
Ausgang Bestellbezeichnung
Kommunikation
Zähler Zeitrelais Keine
Kommunikationsfunktion
RS-485
Zähler: Aufwärts/abwärts/umkehrbar,
4 Stellen, Ausgangsbetriebsarten N, F, C oder K
Summenzähler: 8 Stellen
A: Ansprechverzögerung
B: Blinken
D: Rückfallverzögerung
E: Einschaltwischer
F: Kumulativ
Z: Taktgeber mit einstellbarem
EIN-/AUS-Verhältnis
24 V DC 1 Wechsler H8GN-AD H8GN-AD-FLK
Technische Daten
Nenn-Versorgungsspannung 24 V DC
Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung Leistungsaufnahme max. 1,5 W (bei max. DC-Last) (Einschaltstrom: max. 15 A) Installationsmöglichkeiten Fronttafeleinbau
Externe Anschlüsse Schraubklemmen (M3-Schrauben)
Anzugsdrehmoment für die Schrauben der Anschlussklemmen max. 0,5 Nm
Im Lieferumfang enthalten Wasserfeste Dichtung, Adapter für Fronttafeleinbau
Anzeige Hell/dunkel-invertierte 7-Segment-LCD-Anzeige Zeitanzeige (h, Min., s) CMW, OUT, RST, TOTAL Istwert (rot, Zeichenhöhe 7 mm), Sollwert (grün, Zeichenhöhe 3,4 mm)
Stellen Istwert: 4 Stellen, Sollwert: 4 Stellen, bei Anzeige des Summenzählwerts: 8 Stellen (Nullen werden unterdrückt)
Speichersicherung EEPROM (nicht-flüchtiger Speicher) (Anzahl Schreibvorgänge: 100000)
Zähler Maximale Zählgeschwindigkeit 30 Hz oder 5 kHz
Zählbereich –999 bis 9999
Eingangsbetriebsarten Inkrementierung, Dekrementierung, Individuell, Phasenverschoben Zeitrelais Zeitrelais-Betriebsarten Verstrichene Zeit (aufwärts zählend), verbleibende Zeit (abwärts zählend) Eingänge Eingangssignale Für Zähler: CP1, CP2 und Rücksetzung
Für Zeitrelais: Start, Gate und Rücksetzung
Eingangsart Potenzialfreier Eingang (Kontakt kurzgeschlossen und Eingang geöffnet) Impedanz geschaltet (EIN): max. 1 k (ca. 2 mA Leckstrom bei 0 ) Restspannung geschaltet (EIN): max. 2 V DC
Impedanz bei offenem Eingang (AUS): min. 100 k, angelegte Spannung: max. 30 V DC
Start, Rücksetzung, Gate Mindest-Eingangssignalweite: 1 bzw. 20 ms (auswählbar)
Rücksetzen durch Ausschalten der Versorgungsspannung
Min. Versorgungsspannungs-Unterbrechungszeit: 0,5 s
Schaltausgang 1 Wechsler: 3 A bei 250 V AC/30 V DC, ohmsche Last (cos = 1)
Minimal verwendbare Last 10 mA bei 5 V DC (Fehlerebene: P, Referenzwert)
Rücksetzsystem Externe und manuelle Rücksetzung sowie Rücksetzung durch Ausschalten der Versorgungsspannung
(bei Zeitfunktion A, B, D, E oder Z)
Sensorwartezeit max. 260 ms
(Kein Eingangsempfang während der Sensor-Wartezeit bei ausgeschalteten Schaltausgängen)
Zeitrelaisfunktion Genauigkeit der Arbeitszeit und Einstellfehler
(einschl. Temperatur- und Spannungseinflüssen)
Signalstart: max. ±0,03 % ±30 ms
Start durch Einschalten der Versorgungsspannung: max. ±0,03 %, ±50 ms
Umgebungs- temperatur
Betrieb/Lagerung –10 bis 55 °C (ohne Eis- oder Kondensatbildung)
–25 bis 65 °C (ohne Eis- oder Kondensatbildung)
Gehäusefarbe Hinterer Gehäuseteil: Dunkelgrau Gehäusefront: N1.5 (schwarz)
Schutzart Gerätefront: IP66 und NEMA Typ 4X (geschlossene Räume) Gehäuserückseite: IP20, Anschlussklemme: IP20
Abmessungen in mm (H × B × T) 24 × 48 × 83
