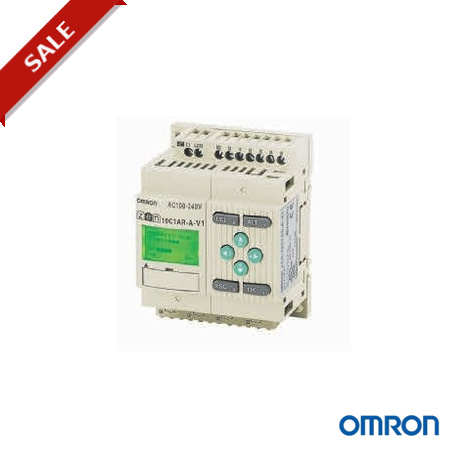

ZEN-KIT01-EV4 ( AC ) 240978 OMRON Kit, Zen:CPU, AC, kabel, software und Handbuch

ZEN-10C Kleinsteuergeräte
Flexible Automatisierung
Das ZEN-10C bietet einfache logische Steuerung in einer Auswahl von vier
CPU-Baugruppen. Erweiterungen sind bei drei dieser CPUs auf bis zu 34 E/A möglich die vierte (C3-Baugruppen) ist auf 10E/A festgelegt. Alle DC-Modelle besitzen einen Analogeingang und einen Schneller-Zähler-Eingang von bis zu 150 Hz.
• DC-Eingangs-/Spannungsversorgungs-Basisgeräte besitzen einen Analogeingang und schnellen Zähler
• Das ZEN-10C4 bietet RS-485-Kommunikation
• Erweiterbar mit Relaisausgang oder Transistorausgang
• ZEN-Kits – Die beste Wahl für den Start!
Bestellinformationen
Bezeich- Anzahl der Eingänge (I)/
Ausgänge
Typ LCD, Bedien- Analogein-
Achtstelliger Bitzahl 16 Bitzahl 8 Abmessungen Bestellbezeichnung
nung
E/A-Punkte Spannungsversor-
(Q)
tasten (B),
gang/
Zähler (F)/
in mm
gung
Kalender und Vergleicher
Vergleicher
(H × B × T)
Wochen- schaltuhr
(A)
(G)
Basis- 10
6 100 bis
4 Relais LCD ja – – Merker (M)
Remanente
90 × 70 × 56 ZEN-10C1AR-A-V2
Geräte
Erweiterbar auf bis zu
240 V AC
LED – – –
Haftmerker (H) Zeitrelais (T)
Zeitfunktionen (#) Befehlstaste (B)
ZEN-10C2AR-A-V2
34 E/A
12 bis 24 V DC LCD ja ja/4 ja/4
LED – ja/4 ja/4
Zähler (C) Wochenschalt-
ZEN-10C1DR-D-V2
ZEN-10C2DR-D-V2
Transi- storen
LCD ja ja/4 ja/4
LED – ja/4 ja/4
uhren (@)
LCD-Anzeige (D) Zeitfunktions-/
ZEN-10C1DT-D-V2
ZEN-10C2DT-D-V2
Feste E/A 100 bis
240 V AC
Relais LCD ja – ja/4
Zähler- vergleicher (P)
ZEN-10C3AR-A-V2
12 bis 24 V DC LCD ja ja/4 ja/4 ZEN-10C3DR-D-V2
10
Erweiterbar
100 bis
240 V AC
3 LCD/ Komm.
ja – ja/4 ZEN-10C4AR-A-V2
auf bis zu
33 E/A
12 bis 24 V DC ja ja/4 ja/4 ZEN-10C4DR-D-V2
ZEN-Kit Set enthält Basisgerät (ZEN-10C1AR-A-V2), Verbindungskabel, ZEN-Supportsoftware und Handbuch.
Set enthält Basisgerät (ZEN-10C1DR-D-V2), Verbindungskabel, ZEN-Supportsoftware und Handbuch.
ZEN-KIT01-EV4
ZEN-KIT02-EV4
Technische Daten
Eigenschaft Technische Daten
ZEN-10C_AR-A-V2 ZEN-10C_D_-D-V2
Versorgungsspannung 100 bis 240 V AC, 50/60 Hz 12 bis 24 V DC (Restwelligkeit: 5 %) Nenn-Versorgungsspannung 85 bis 264 V AC 10,8 bis 28,8 V DC Leistungsaufnahme max. 9 VA Max. 4 W
Einschaltstrom max. 3 A max. 30 A
Umgebungstemperatur 0 bis 55 °C (–25 bis 55 °C für ZEN-10C2-Modelle (LED)) Umgebungstemperatur bei Lagerung –20 bis 55 °C (–40 bis 75 °C für ZEN-10C2-Modelle (LED)) Regelungsbetriebsart Gespeichertes Steuerungsprogramm
E/A-Steuerbetrieb Zyklische Abfrage
Programmiersprache Kontaktplan
Programmkapazität 96 Zeilen mit jeweils 3 Eingängen und einem Ausgang
LCD-Anzeige 4 Zeilen à 12 Zeichen, mit Hintergrundbeleuchtung (nur LCD-Ausführungen)
Bedientasten 8 (vier Cursor-Tasten und vier Eingabetasten) (nur LCD-Ausführungen)
Überbrückungsdauer bei Stützung durch Hochleistungskondensator
Lebensdauer des Batteriemoduls
(ZEN-BAT01)
min. 2 Tage (bei 25 °C)
min. 10 Jahre (bei 25 °C)
Kalender- & Zeitfunktionen Genauigkeit: ±15 s/Monat (bei 25 °C)
Zubehör
Bezeichnung Beschreibung Bestellbezeichnung
EEPROM-Modul EEPROM (für Datensicherung und zum Kopieren) ZEN-ME01
Batteriemodul Batterie (erhält Uhrzeit, Datum und Bit-Werte über 10 Jahre bei 25 °C) ZEN-BAT01
Verbindungskabel Für die Programmiersoftware: RS-232C-Kabel, 9-poliger „D“-Stecker für PC ZEN-CIF01
USB/seriell-Adapterkabel USB/seriell-Adapterkabel (zu verwenden in Verbindung mit ZEN-CIF01) CS1W-CIF31
ZEN-Supportsoftware Läuft unter Windows ME, 2000, XP, NT4.0 Service Pack 3, Vista ZEN-SOFT01-V4
