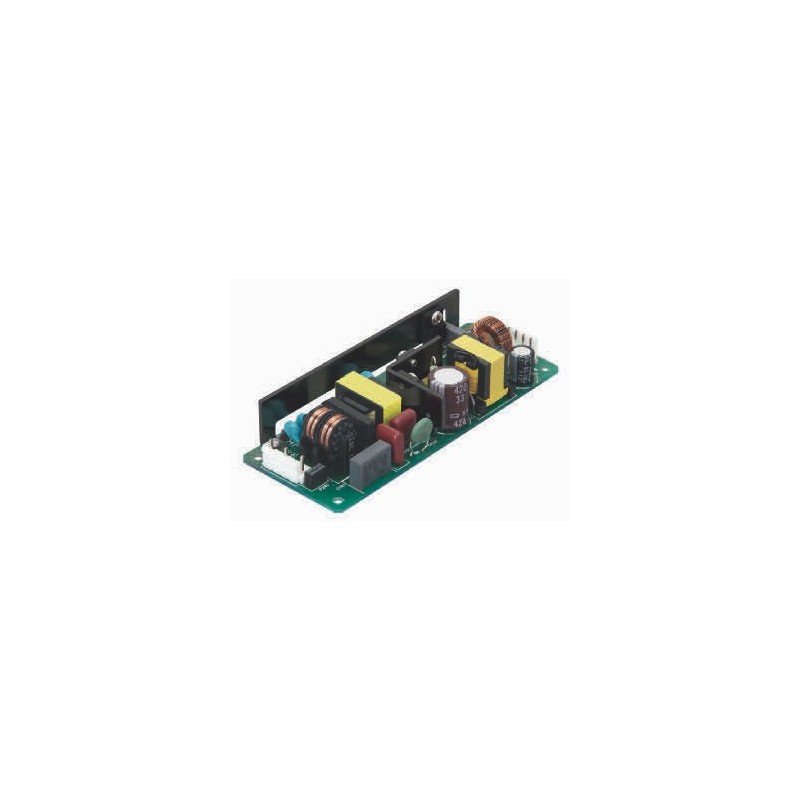

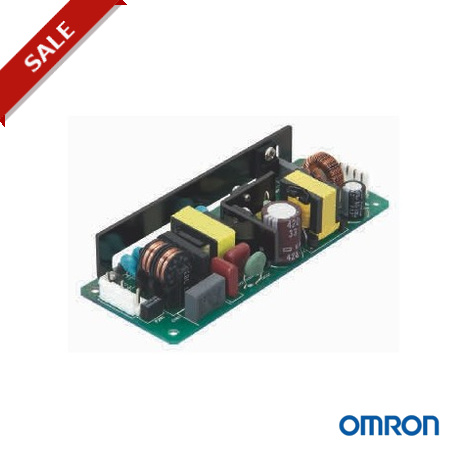

S8EX-BP10024 368058 S8EX1006E OMRON Netzteil 100W 24Vdc

S8EX Einphasig
Netzteil in offener Ausführung – die beste Lösung zur Integration in Kleingeräte
Das S8EX ist ein Netzteil in offener Ausführung für die direkte Montage in
Kleingeräten. Die große Auswahl an Ausgangsspannungen und die Power-Boost-
Funktion von 200 % unterstützen die Entwicklung hin zu immer kleineren Geräten und die Standardisierung der Spannungsversorgung.
• Power-Boost-Funktion von 200 %
• Steckverbinderklemmen
• Verschiedene Installationsmöglichkeiten.
• Großer Betriebstemperaturbereich: –10 bis 70 °C
Bestellinformationen
Nennleistung Eingangsspannung Ausgangspannung Ausgangsstrom Größe (B ×H× T) [mm] Bestellbezeichnung
15 W 100 bis 240 V AC 5 V 3 A 50 × 22 × 105 S8EX-N01505
12 V 1,3 A S8EX-N01512
15 V 1 A S8EX-N01515
24 V 0,7 A S8EX-N01524
48 V 0,32 A S8EX-N01548
30 W 5 V 6 A 50 × 27 × 105 S8EX-N03005
12 V 2,5 A S8EX-N03012
15 V 2 A S8EX-N03015
24 V 1,3 A S8EX-N03024
48 V 0,65 A S8EX-N03048
50 W 5 V 10 A 50 × 28,5 × 132 S8EX-BP05005
12 V 4,3 A S8EX-BP05012
24 V 2,1 A S8EX-BP05024
48 V 1,1 A S8EX-BP05048
100 W 5 V 20 A 62 × 35,5 × 155 S8EX-P10005
12 V 8,5 A S8EX-BP10012
24 V 4,3 A S8EX-BP10024
48 V 2,1 A S8EX-BP10048
150 W 5 V 30 A 75 × 37,5 × 160 S8EX-P15005
12 V 12,5 A S8EX-BP15012
24 V 6,3 A S8EX-BP15024
48 V 3,2 A S8EX-BP15048
240 W 24 V 10 A 84 × 42,5 × 180 S8EX-BP24024
36 V 6,7 A S8EX-BP24036
48 V 5 A S8EX-BP24048
Technische Daten
Spezifikationen 15 W 30 W 50 W 100 W 150 W 240 W Wirkungsgrad (typ. bei 200 V AC) 78 % (24 V) 86 % (24 V) 85 % (24 V) 86 % (24 V) 87 % (24 V) 90 % (24 V) Eingang Nenn-Eingangsspannung 100 bis 240 V AC
Zulässiger Bereich 85 bis 264 V AC
Ausgang Spannungseinstellbereich (mit V.ADJ) ±10 %
Einfluss von Schwankungen der Versorgungsspannung
max. 0,5 % (bei 85 bis 264 V AC Versorgungsspannung und 100 % Last)
Einfluss von Lastschwankungen max. 2,0 % (5 V), max. 1,5 % (12, 24, 36, 48 V), bei 0 bis 100 % Last
Einfluss von Temperaturschwankungen max. 0,05 %/°C
Überlastschutz Ja
Power-Boost – 150 % des Nennstroms (5 V bei 50 W, 12 V)
200 % des Nennstroms (24 V, 36 V, 48 V)
Überspannungsschutz Ja
Umgebungstemperatur (Betrieb) –10 bis 70 °C (14 bis 158 °F)
EMI Entspricht EN 61204-3, EN55011, Klasse B EMS Entspricht EN 61204-3, hohe Schweregrade Oberwellenabstrahlung Entspricht EN 61000-3-2
Zulassungen UL: UR 60950-1, cUR: CSA C22.2 Nr. 60950-1,
EN/VDE: EN 50178 (= VDE 0160), EN 60950-1 (= VDE 0805)
