E2E-X1R5F1-M1
238444
E2EX1R5F1M1OMS
OMRON
1
Verfügbar Schiff am heute
Kurz-3h-dc Enr 1,5 mm M8-PNP NA M12-Stecker
Sensoren > Induktiver Näherungsschalter
Näherungssensor > E2E
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.

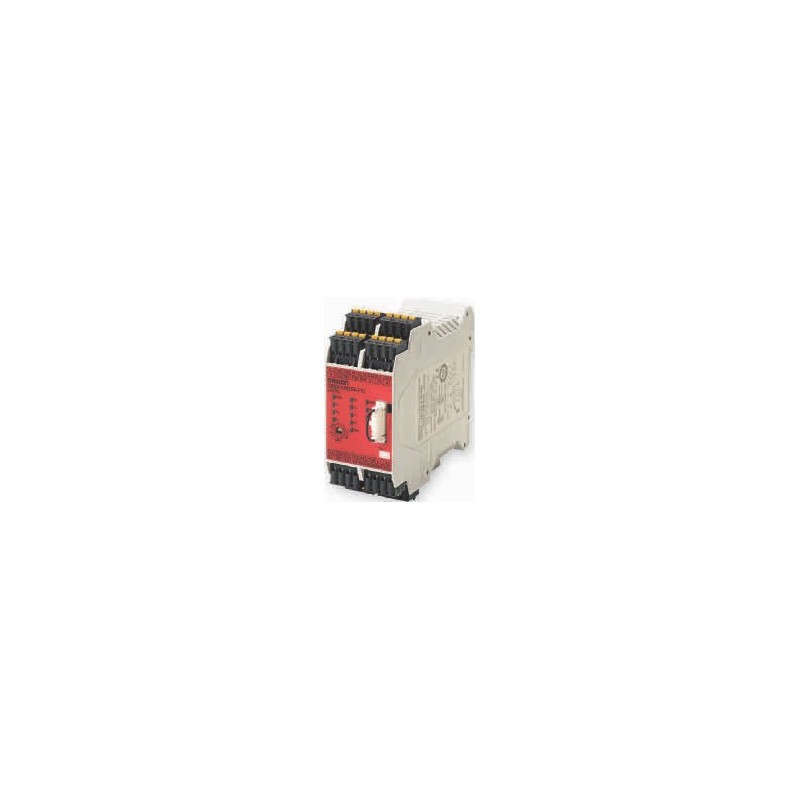

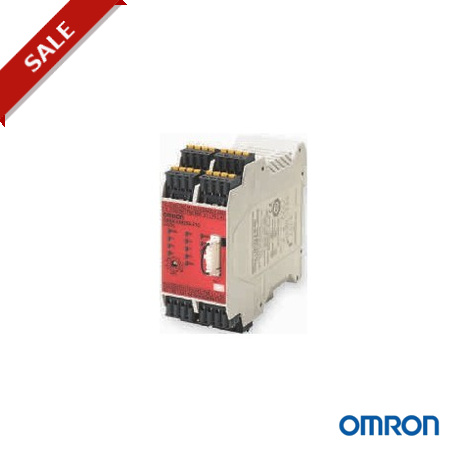

G9SX-LM Sicherheitssteuerungen
Sicherer Drehzahlwächter
Modul zur sicheren Überwachung der Drehzahlbegrenzung für vollständige Unterstützung des Wartungsmodus der Maschine
• Voreinstellung der Drehzahlbegrenzungsfrequenz mithilfe von integrierten
Wahlschaltern
• Einfache Integration in G9SX-Systeme durch einzigartige logische „UND“-Verknüpfung
• Klare LED-Diagnose aller Ein- und Ausgangssignale für einfache Wartung
• Anwendbar bis PLd gemäß EN ISO 13849-1 unter Verwendung von Omron- Näherungssensoren
Bestellinformationen
Näherungssensoren
Klassifizierung Bestellbezeichnung
Näherungssensor bündig M8 E2E-X1R5F1
M12 E2E-X2F1
M18 E2E-X5F1 nicht bündig M8 E2E-X2MF1
M12 E2E-X5MF1
M18 E2E-X10MF1
Nennwerte des sicheren Drehzahlwächters
Sicherheitsausgänge *1
Hilfs-
Eingang für logische Nenn-
Spannungsversorgungs-
Klemmenblockausführung Bestellbezeichnung
Ohne Verzögerung
ausgänge *2
UND-Verknüpfung
spannung
klemmen des Sensors
4 (Halbleiter) 4 (Halbleiter) 1 24 V DC 2 Schraubklemmen G9SX-LM224-F10-RT Schraublos-Federklemmen G9SX-LM224-F10-RC
*1 P-Kanal-MOS-FET-Ausgang
*2 PNP-Transistorausgang
Technische Daten
Nennwerte des sicheren Drehzahlwächters
Spannungsversorgung
Eigenschaft G9SX-LM224-F10-_ Nenn-Versorgungsspannung 24 V DC
Eingänge
Eigenschaft G9SX-LM224-F10-_
Sicherheitseingang Betriebsspannung: 20,4 V DC bis 26,4 V DC
Rückführkreis-/Rücksetzeingang
Eingang für Betriebsartenauswahl
Interne Impedanz: ca. 2,8 k
Rotationserfassungseingang Betriebsspannung 20,4V DC bis 26,4 V DC Interne Impedanz: ca. 2,8 k Eingangsfrequenz: max. 1 kHz
Ausgänge
Eigenschaft G9SX-LM224-F10-_
Halbleiter-Sicherheitsausgang P-Kanal-MOS-FET-Transistorausgang
Laststrom: max. 0,8 A DC
Drehzahlerfassungs- Sicherheitsausgang
P-Kanal-MOS-FET-Transistorausgang
Laststrom: max. 0,3 A DC
Ausgang für externe Anzeige PNP-Transistorausgang
Laststrom: max. 100 mA
502
G9SX-LM Sicherheitssteuerungen
Anwendungsbeispiel
Sicherer Drehzahlwächter
S5 Freigabeschalter
S2 Verriegelungsschalter mit Zuhaltung
E1 E2 Motorsteuerung
42
41
12
11 Rückführkreis
KM1
KM2
S6 Zustimmschalter
Schutztür
S1 11
KM1
M1
KM2
S7 Auswahl- schalter
offen
+24 V
S3
Stoppsignal
12
S4
Rücksetztas-
ter
A1 T11
Öffner
T12 T21 T22 Y1
M1 M2
T61
T62
T71
T72
n. belegt
Y2
T31
T32
+24 V
T33
T41
T42
Geräte
S1
S2
Sicherheitspositionsschalter
Verriegelungsschalter mit Zuhaltung
G9SX-LM224-F10
Steuerschaltung
UND
AUS
S3 Stoppsignal
S4 Rücksetztaster
S5 Entriegelungsschalter
S6 Zustimmschalter
S7 Wahlschalter
A2 S14
S24
ES1 ES2 L1 X1
X2 X3 X4
D11
D12
D21
D22
KM1, KM2
M1
Schütz
Drehstrommotor
braun
schwarz braun
schwarz
+24 V
KM1 KM2
Anzeige
blau
Schaltverhalten im normalen Betriebsmodus (M1: EIN, M2: AUS)
Tür offen geschlossen
Tür geschlossen offen
GND_(Erdung)
Drehachse (verbunden mit Motor M1)
Sicherheitspositionsschalter S1
Verriegelungsschalter S2 mit
Zuhaltung
Zustimmschalter S6
Rücksetztaster S4
Dieses Beispiel entspricht Kategorie 3 (EN954-1 oder PL=d (EN ISO13849-1)
KM1, KM2 - Öffnerkontakt KM1, KM2 - Schließerkontakt (Signal für Motor)
Motordrehung
Freigabesignal (Erkennung der sicheren Drehzahl) ES1
Entriegelungsschalter S5
Zustand hohe Geschwindigkeit
Tür freigegeben
Schaltzustand im Wartungsmodus (M1:AUS, M2:EIN)
Sicherheitspositionsschalter S1 Verriegelungsschalter mit
Zuhaltung S2
Zustimmschalter S6
Rücksetztaster S4
KM1, KM2 - Öffnerkontakt
KM1, KM2 - Schließerkontakt
Frequenzumrichterbetrieb (Signal
für Motor)
Motordrehung
Freigabesignal (Erkennung der sicheren Drehzahl) ES1
Zustand niedrige Geschwindigkeit Zustand niedrige Geschwindigkeit
Zustand hohe Geschwindigkeit
503
